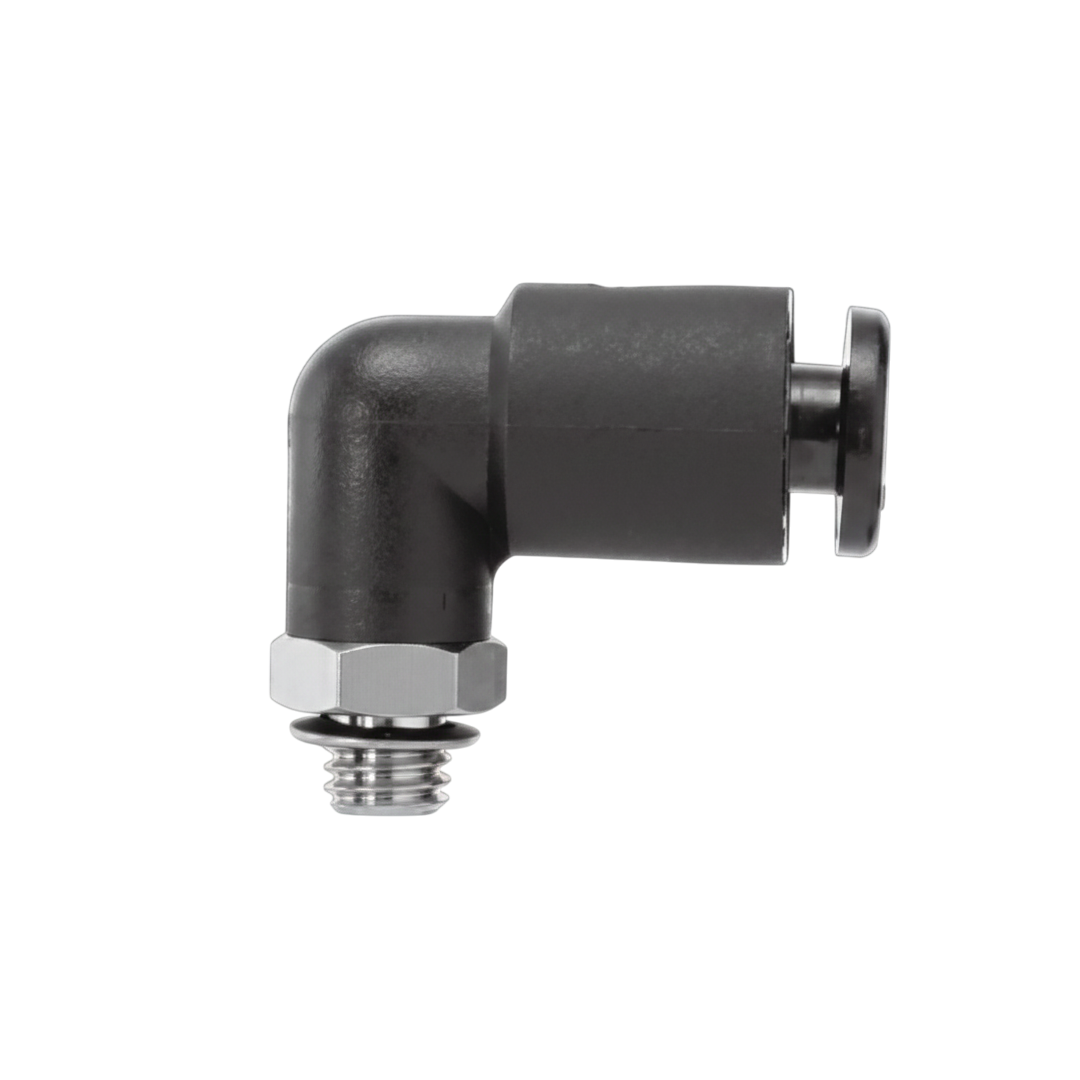

ข้อต่อลม Fittings SMC One-touch code KAL23-M5

ข้อต่อลม SMC ซีรีส์ KA ออกแบบมาเพื่อลดการเกิดไฟฟ้าสถิตในระบบลม เหมาะสำหรับงานที่ต้องการป้องกันการช็อตไฟฟ้าหรือการดูดติดของฝุ่น เช่น อุตสาหกรรมอิเล็กทรอนิกส์และการผลิตชิ้นส่วนละเอียด ตัวเรือนผลิตจาก วัสดุ PBT ป้องกันไฟฟ้าสถิตและทนไฟ (UL-94 V-0) พร้อมซีลและโอริงที่ทำจาก NBR ชนิดนำไฟฟ้า (Conductive NBR) ทำให้สามารถถ่ายประจุไฟฟ้าได้อย่างปลอดภัย ใช้งานง่ายด้วยระบบ One-touch ติดตั้งรวดเร็ว รองรับแรงดันตั้งแต่ สูญญากาศถึง 1 MPa และมีการเคลือบนิกเกิลไร้ไฟฟ้าบนชิ้นส่วนทองเหลืองเพื่อป้องกันการกัดกร่อน

คุณสมบัติ

• ป้องกันไฟฟ้าสถิต (Antistatic) ด้วยวัสดุนำไฟฟ้าในตัวเรือนและซีล
• ทนไฟสูง (UL-94 V-0) ปลอดภัยในสภาพแวดล้อมการผลิต
• แรงยึดท่อสูง ด้วยโครงสร้าง Chuck & Collet ที่มั่นคง
• ติดตั้งง่ายแบบ One-touch ช่วยประหยัดเวลาในการเดินท่อลม
• ใช้งานได้ตั้งแต่สูญญากาศถึงแรงดัน 1 MPa
• วัสดุทุกชิ้นผ่านการเคลือบนิกเกิลไร้ไฟฟ้า ป้องกันสนิมและการกัดกร่อน
• พื้นผิวตัวเรือนสีดำ ป้องกันการดูดติดฝุ่นจากไฟฟ้าสถิต
• เหมาะสำหรับระบบลมในอุตสาหกรรมอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ และห้องคลีนรูม

ข้อมูลจำเพาะ

• ซีรีส์ KA Series
• ประเภท Antistatic One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน 0 ถึง 40°C
• วัสดุตัวเรือน PBT (นำไฟฟ้าและทนไฟ UL-94 V-0)
• วัสดุโลหะ ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า / Stainless Steel 304
• วัสดุซีลและโอริง Conductive NBR
• ค่าความต้านทานผิว 10⁴ ถึง 10⁷ Ω
• วัสดุปุ่มปลดล็อก PBT สีดำ (นำไฟฟ้า)
• ขนาดท่อที่รองรับ Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12 mm
• ชนิดเกลียว M, Uni, Rc, G, NPT, NPTF
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ ปลอดทองแดง (Copper-free), ระบบ One-touch, ทนไฟและป้องกันไฟฟ้าสถิต

Applicable tubing O.D. (mm)	Connection thread M thread Uni thread	Model	H (width across flats)	øD1	øD2	L1	L2	A*	M	Effective area (mm²)		Weight (g)
										Soft nylon	Urethane
3.2	M5 x 0.8	KAL23-M5	8	9.6	8	17.5	15.5	16	15.5	3.4	2.9	6
	M6 x 1	KAL23-M6					15	16				7
	1/8	KAL23-U01	10				19.5	21				8
4	M5 x 0.8	KAL04-M5	8	10.4	8	18	15.5	16	16	3.5	3.5	4
	M6 x 1	KAL04-M6					16	16				5
	1/8	KAL04-U01	10				20	20.5		4.2	4.2	8
	1/4	KAL04-U02	14				22	21.5				14
6	M5 x 0.8	KAL06-M5	8	12.8	10	20	16	18	17	3.5	3.5	6
	M6 x 1	KAL06-M6					16.5	18				5
	1/8	KAL06-U01	10				23	23.5		11.4	11.4	9
	1/4	KAL06-U02	14				23	23				15
8	1/8	KAL08-U01	12	15.2	12	23	22.5	25.5	18.5	14.9	14.9	11
	1/4	KAL08-U02	14				24.5	26				16
	3/8	KAL08-U03	17				25.5	27				24
10	1/8	KAL10-U01	17	18.5	17	26.5	25	29.5	21	14.9	14.9	24
	1/4	KAL10-U02					26.5	30				21
	3/8	KAL10-U03					27	30.5		25.0	25.0	25
	1/2	KAL10-U04	22				30	31.5				45
12	1/4	KAL12-U02	17	20.9	17	28.5	27	31	22	39.7	39.7	23
	3/8	KAL12-U03	17				28	32.5				27
	1/2	KAL12-U04	22				31	33.5				48

ข้อมูลทางเทคนิค

Fluid	Air
Operating pressure range	-100 kPa to 1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	0 to 40°C
Thread	Uni thread
	JIS B 0209 (Metric coarse thread)
Seal (Thread portion)	Gasket
Copper-free	Brass parts are all electroless nickel plated.
Surface resistance	10⁵ to 10⁹ Ω

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KAL23-M5 Data sheet
