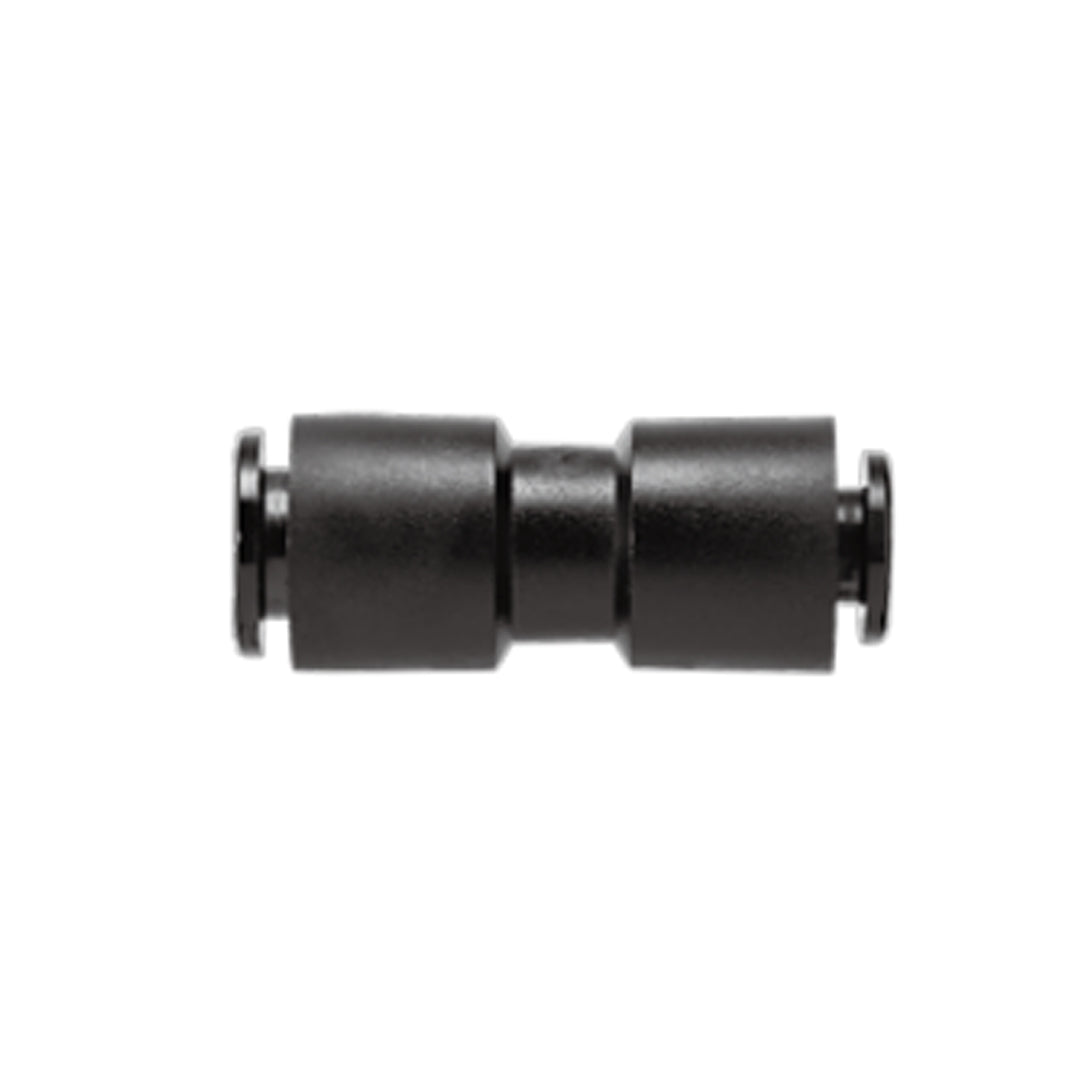

ข้อต่อลม Fittings SMC One-touch code KAH06-08

ข้อต่อลม SMC ซีรีส์ KA ออกแบบมาเพื่อลดการเกิดไฟฟ้าสถิตในระบบลม เหมาะสำหรับงานที่ต้องการป้องกันการช็อตไฟฟ้าหรือการดูดติดของฝุ่น เช่น อุตสาหกรรมอิเล็กทรอนิกส์และการผลิตชิ้นส่วนละเอียด ตัวเรือนผลิตจาก วัสดุ PBT ป้องกันไฟฟ้าสถิตและทนไฟ (UL-94 V-0) พร้อมซีลและโอริงที่ทำจาก NBR ชนิดนำไฟฟ้า (Conductive NBR) ทำให้สามารถถ่ายประจุไฟฟ้าได้อย่างปลอดภัย ใช้งานง่ายด้วยระบบ One-touch ติดตั้งรวดเร็ว รองรับแรงดันตั้งแต่ สูญญากาศถึง 1 MPa และมีการเคลือบนิกเกิลไร้ไฟฟ้าบนชิ้นส่วนทองเหลืองเพื่อป้องกันการกัดกร่อน

คุณสมบัติ

• ป้องกันไฟฟ้าสถิต (Antistatic) ด้วยวัสดุนำไฟฟ้าในตัวเรือนและซีล
• ทนไฟสูง (UL-94 V-0) ปลอดภัยในสภาพแวดล้อมการผลิต
• แรงยึดท่อสูง ด้วยโครงสร้าง Chuck & Collet ที่มั่นคง
• ติดตั้งง่ายแบบ One-touch ช่วยประหยัดเวลาในการเดินท่อลม
• ใช้งานได้ตั้งแต่สูญญากาศถึงแรงดัน 1 MPa
• วัสดุทุกชิ้นผ่านการเคลือบนิกเกิลไร้ไฟฟ้า ป้องกันสนิมและการกัดกร่อน
• พื้นผิวตัวเรือนสีดำ ป้องกันการดูดติดฝุ่นจากไฟฟ้าสถิต
• เหมาะสำหรับระบบลมในอุตสาหกรรมอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ และห้องคลีนรูม

ข้อมูลจำเพาะ

• ซีรีส์ KA Series
• ประเภท Antistatic One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน 0 ถึง 40°C
• วัสดุตัวเรือน PBT (นำไฟฟ้าและทนไฟ UL-94 V-0)
• วัสดุโลหะ ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า / Stainless Steel 304
• วัสดุซีลและโอริง Conductive NBR
• ค่าความต้านทานผิว 10⁴ ถึง 10⁷ Ω
• วัสดุปุ่มปลดล็อก PBT สีดำ (นำไฟฟ้า)
• ขนาดท่อที่รองรับ Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12 mm
• ชนิดเกลียว M, Uni, Rc, G, NPT, NPTF
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ ปลอดทองแดง (Copper-free), ระบบ One-touch, ทนไฟและป้องกันไฟฟ้าสถิต

Applicable tubing O.D. (mm)		Model	øD	L	M1	M2	Effective area (mm²)		Weight (g)
(a)	(b)						Soft nylon	Urethane
3.2	4	KAH23-04	10.4	32.5	15.5	16	3.2	2.7	3
4	6	KAH04-06	12.8	34.5	16	17	4.2	4.2	4
6	8	KAH06-08	15.2	38.5	17	18.5	10.7	10.7	6
8	10	KAH08-10	18.5	42	18.5	21	16.7	16.7	11
10	12	KAH10-12	20.9	44.5	21	22	28.2	28.2	14

ข้อมูลทางเทคนิค

Fluid	Air
Operating pressure range	-100 kPa to 1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	0 to 40°C
Thread	Uni thread
	JIS B 0209 (Metric coarse thread)
Seal (Thread portion)	Gasket
Copper-free	Brass parts are all electroless nickel plated.
Surface resistance	10⁵ to 10⁹ Ω

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KAH06-08 Data sheet
