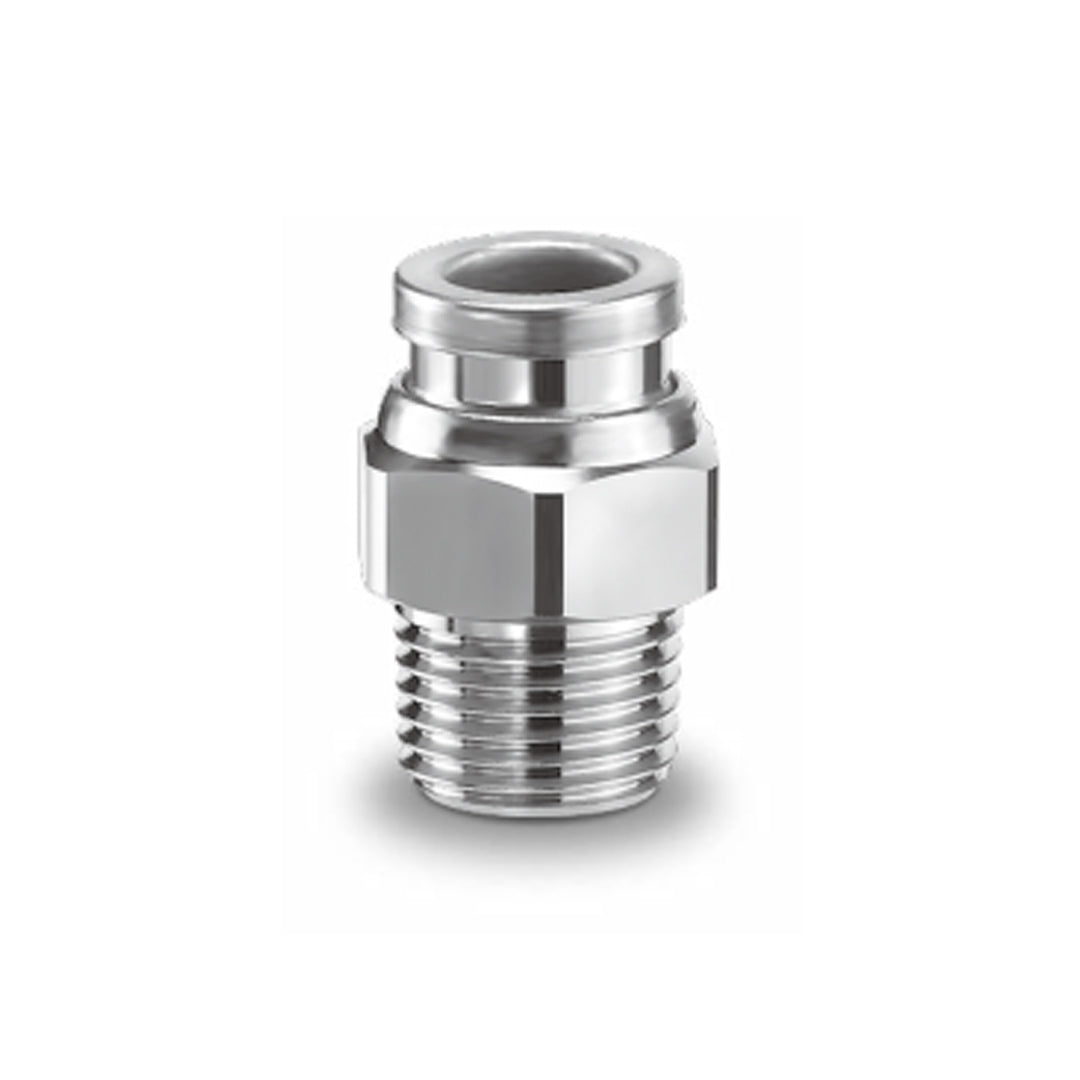

ข้อต่อลม Fittings SMC Hygienic Design code KQG2H06-M5-F

ข้อต่อแบบ Hygienic Design จาก SMC รุ่น EHEDG Series ได้รับการออกแบบตามมาตรฐาน EHEDG (European Hygienic Engineering & Design Group) เพื่อรองรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา ที่ต้องการความสะอาดสูงสุด ตัวข้อต่อผลิตจาก สแตนเลสเกรด 316L ซึ่งมีความทนทานต่อการกัดกร่อนสูงและสามารถทำความสะอาดได้ง่าย โครงสร้างภายในถูกออกแบบให้มีพื้นผิวเรียบ ไม่มีจุดสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงถึง 150°C และสามารถใช้งานร่วมกับไอน้ำ (Steam) ได้ เหมาะสำหรับระบบลม น้ำ หรือไนโตรเจนในสายการผลิตที่ต้องการมาตรฐานความสะอาดระดับสูง

คุณสมบัติ

• ผ่านการรับรองมาตรฐาน EHEDG สำหรับงานอาหารและยา
• วัสดุสแตนเลส 316L ทั้งตัว ทนต่อการกัดกร่อนและทำความสะอาดง่าย
• พื้นผิวเรียบ (Smooth Bore Design) ป้องกันการสะสมของจุลินทรีย์และสิ่งสกปรก
• ซีล FKM พิเศษ ทนความร้อนสูงและใช้ได้กับไอน้ำ
• Grease-free Design ปลอดการหล่อลื่น ป้องกันการปนเปื้อน
• ติดตั้งง่ายแบบ One-touch เพิ่มความสะดวกในการบำรุงรักษา
• รองรับแรงดันสูงถึง 1 MPa และสูญญากาศได้
• เหมาะสำหรับระบบลม น้ำ และไนโตรเจนในกระบวนการผลิตอาหาร/ยา
• ผ่านมาตรฐาน RoHS และ Japan Food Sanitation Law

ข้อมูลจำเพาะ

• ซีรีส์ EHEDG Certified Series
• ประเภท Hygienic Design Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ, น้ำ, ไนโตรเจน, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316L
• วัสดุซีล Special FKM (ทนไอน้ำและความร้อนสูง)
• การหล่อลื่น ไม่มี (Grease-free)
• พื้นผิวภายใน ขัดเงาเรียบ ป้องกันการสะสมของสิ่งสกปรก
• วัสดุท่อที่รองรับ FEP, PFA, Polyolefin
• ขนาดท่อที่รองรับ Ø4 ถึง Ø12 mm
• มาตรฐานที่ผ่านการรับรอง EHEDG, Japan Food Sanitation Law, RoHS
• คุณสมบัติพิเศษ Hygienic Design, Cleanroom Compatible, High Temperature Resistant

Applicable tubing O.D. [mm]	Connection thread R, M	Model	H (Width across flats)	ØD	Ød	L	A *1	M	Effective area [mm²] *2	Weight [g]
Ø3.2	M5 x 0.8	KQG2H23-M5-F	8	—	8	17.8	13.8	12	3	3.6
	1/8	KQG2H23-01-F	10	—	—	15.4	12.3			5.7
	1/4	KQG2H23-02-F	14	—	—	21	16.3			16.9
Ø4	M5 x 0.8	KQG2H04-M5-F	8	—	8	18.4	14.4	12.6	4	5.5
	1/8	KQG2H04-01-F	10	—	—	15.3	12.2		5.6	4.7
	1/4	KQG2H04-02-F	14	—	—	20.9	16.2		5.6	15.8
Ø6	M5 x 0.8	KQG2H06-M5-F	8	—	8	19.6	15.6	13.6	4	7.7
	1/8	KQG2H06-01-F	12	—	—	18.1	15		13.1	7
	1/4	KQG2H06-02-F	14	—	—	20.8	16.1			14.5
	3/8	KQG2H06-03-F	17	—	—	23	17.9			27.3
Ø8	1/8	KQG2H08-01-F	14	—	—	24.5	21.4	16.1	26.1	12.8
	1/4	KQG2H08-02-F	14	—	—	22.3	17.6			12.9
	3/8	KQG2H08-03-F	17	—	—	23.7	18.6			24.7
Ø10	1/8	KQG2H10-01-F	17	—	—	25.5	22.4	17	26.1	18.9
	1/4	KQG2H10-02-F	17	—	—	27.9	23.2			21.6
	3/8	KQG2H10-03-F	17	—	—	23	17.9			20.6
	1/2	KQG2H10-04-F	22	—	—	28.6	22.2			51.1
Ø12	1/4	KQG2H12-02-F	19	—	—	30.5	25.8	18.6	58.3	27.4
	3/8	KQG2H12-03-F	19	—	—	24.7	19.6			20.5
	1/2	KQG2H12-04-F	22	—	—	28.7	22.3			44.6
Ø16	3/8	KQG2H16-03-F	24	24.6	—	33.6	28.5	20.8	81	46
	1/2	KQG2H16-04-F	24	24.6	—	29.5	23.1		113	37.4

ข้อมูลทางเทคนิค

Fluid	Air, Water *1, Steam *2
Operating pressure range *3	-100 kPa to 1 MPa *4
Proof pressure	3.0 MPa
Ambient and fluid temperatures *5	-5 to 150°C (No freezing) *4
Lubricant	NSF H1 grease
Seal on the threads	Without sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Hygienic Design code KQG2H06-M5-F Data sheet
