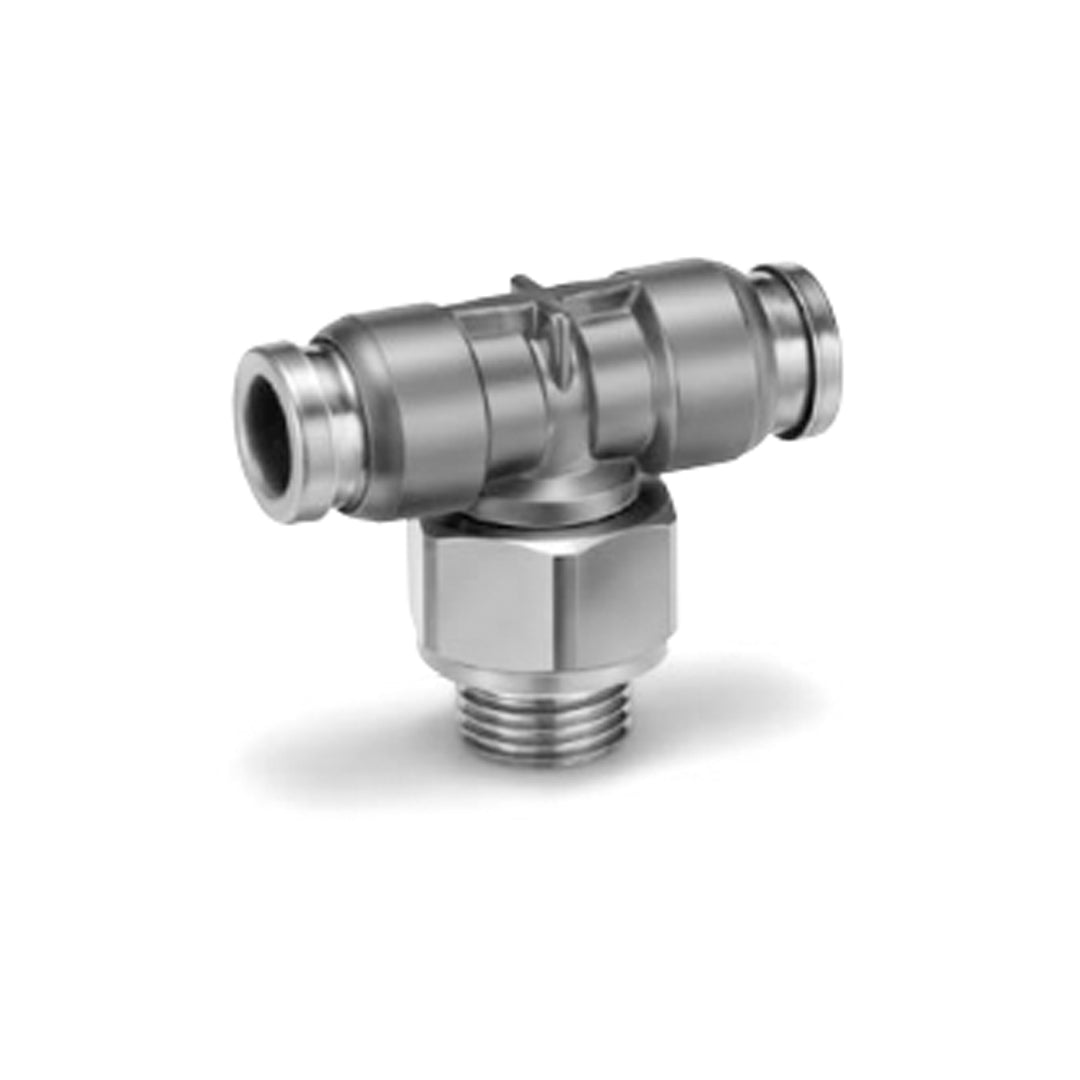

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2T04-G02-F

ข้อต่อแบบ Hygienic Design จาก SMC รุ่น EHEDG Series ได้รับการออกแบบตามมาตรฐาน EHEDG (European Hygienic Engineering & Design Group) เพื่อรองรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา ที่ต้องการความสะอาดสูงสุด ตัวข้อต่อผลิตจาก สแตนเลสเกรด 316L ซึ่งมีความทนทานต่อการกัดกร่อนสูงและสามารถทำความสะอาดได้ง่าย โครงสร้างภายในถูกออกแบบให้มีพื้นผิวเรียบ ไม่มีจุดสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงถึง 150°C และสามารถใช้งานร่วมกับไอน้ำ (Steam) ได้ เหมาะสำหรับระบบลม น้ำ หรือไนโตรเจนในสายการผลิตที่ต้องการมาตรฐานความสะอาดระดับสูง

คุณสมบัติ

• ผ่านการรับรองมาตรฐาน EHEDG สำหรับงานอาหารและยา
• วัสดุสแตนเลส 316L ทั้งตัว ทนต่อการกัดกร่อนและทำความสะอาดง่าย
• พื้นผิวเรียบ (Smooth Bore Design) ป้องกันการสะสมของจุลินทรีย์และสิ่งสกปรก
• ซีล FKM พิเศษ ทนความร้อนสูงและใช้ได้กับไอน้ำ
• Grease-free Design ปลอดการหล่อลื่น ป้องกันการปนเปื้อน
• ติดตั้งง่ายแบบ One-touch เพิ่มความสะดวกในการบำรุงรักษา
• รองรับแรงดันสูงถึง 1 MPa และสูญญากาศได้
• เหมาะสำหรับระบบลม น้ำ และไนโตรเจนในกระบวนการผลิตอาหาร/ยา
• ผ่านมาตรฐาน RoHS และ Japan Food Sanitation Law

ข้อมูลจำเพาะ

• ซีรีส์ EHEDG Certified Series
• ประเภท Hygienic Design Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ, น้ำ, ไนโตรเจน, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316L
• วัสดุซีล Special FKM (ทนไอน้ำและความร้อนสูง)
• การหล่อลื่น ไม่มี (Grease-free)
• พื้นผิวภายใน ขัดเงาเรียบ ป้องกันการสะสมของสิ่งสกปรก
• วัสดุท่อที่รองรับ FEP, PFA, Polyolefin
• ขนาดท่อที่รองรับ Ø4 ถึง Ø12 mm
• มาตรฐานที่ผ่านการรับรอง EHEDG, Japan Food Sanitation Law, RoHS
• คุณสมบัติพิเศษ Hygienic Design, Cleanroom Compatible, High Temperature Resistant

Applicable tubing O.D. [mm]	Connection thread G	Model	H (Width across flats)	øD *1	ød	L1	L2	A	M	Effective area [mm²] *2	Weight [g]
ø4	1/8	KGQ2T04-G01-F	14	9.1	13.8	14.4	18.9	17.9	12.6	6	16.9
	1/4	KGQ2T04-G02-F	19		17.8		22.3	20.3			34.2
ø6	1/8	KGQ2T06-G01-F	14	11.4	13.8	15.9	20	20.2	13.6	13.9	19.9
	1/4	KGQ2T06-G02-F	19		17.8		23.4	22.6			37.2
	3/8	KGQ2T06-G03-F	22		21.8		25.9	24.1			56.2
ø8	1/8	KGQ2T08-G01-F	14	13.7	13.8	19.1	21.3	22.6	16.1	26.3	25
	1/4	KGQ2T08-G02-F	19		17.8		24.7	25			39.8
	3/8	KGQ2T08-G03-F	22		21.8		27.2	26.5			58.4
ø10	1/8	KGQ2T10-G01-F	14	16.6	13.8	21	22.7	25.5	17	40.8	33.4
	1/4	KGQ2T10-G02-F	19		17.8		26.1	27.9			44.8
	3/8	KGQ2T10-G03-F	22		21.8		28.6	29.4			62.9
	1/2	KGQ2T10-G04-F	27		26.5		32.6	31.9			102.6
ø12	1/4	KGQ2T12-G02-F	19	18.7	17.8	23.6	27.2	30	18.6	57.2	51.5
	3/8	KGQ2T12-G03-F	22		21.8		29.6	31.4			58.1
	1/2	KGQ2T12-G04-F	27		26.5		33.6	33.9			100.6
ø16	3/8	KGQ2T16-G03-F	22	24.6	21.8	26.3	32.4	36.5	20.8	71	80.4
	1/2	KGQ2T16-G04-F	27		26.5	27.3	36.4	39		100	108.5

ข้อมูลทางเทคนิค

Characteristic	Specification
Fluid	Air, Water *1, Steam *2
Operating pressure range *3	-100 kPa to 1 MPa *4
Proof pressure	3.0 MPa
Ambient and fluid temperatures *5	-5 to 150°C (No freezing) *4
Lubricant	NSF H1 grease
Seal on the threads	O-ring seal

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2T04-G02-F Data sheet
