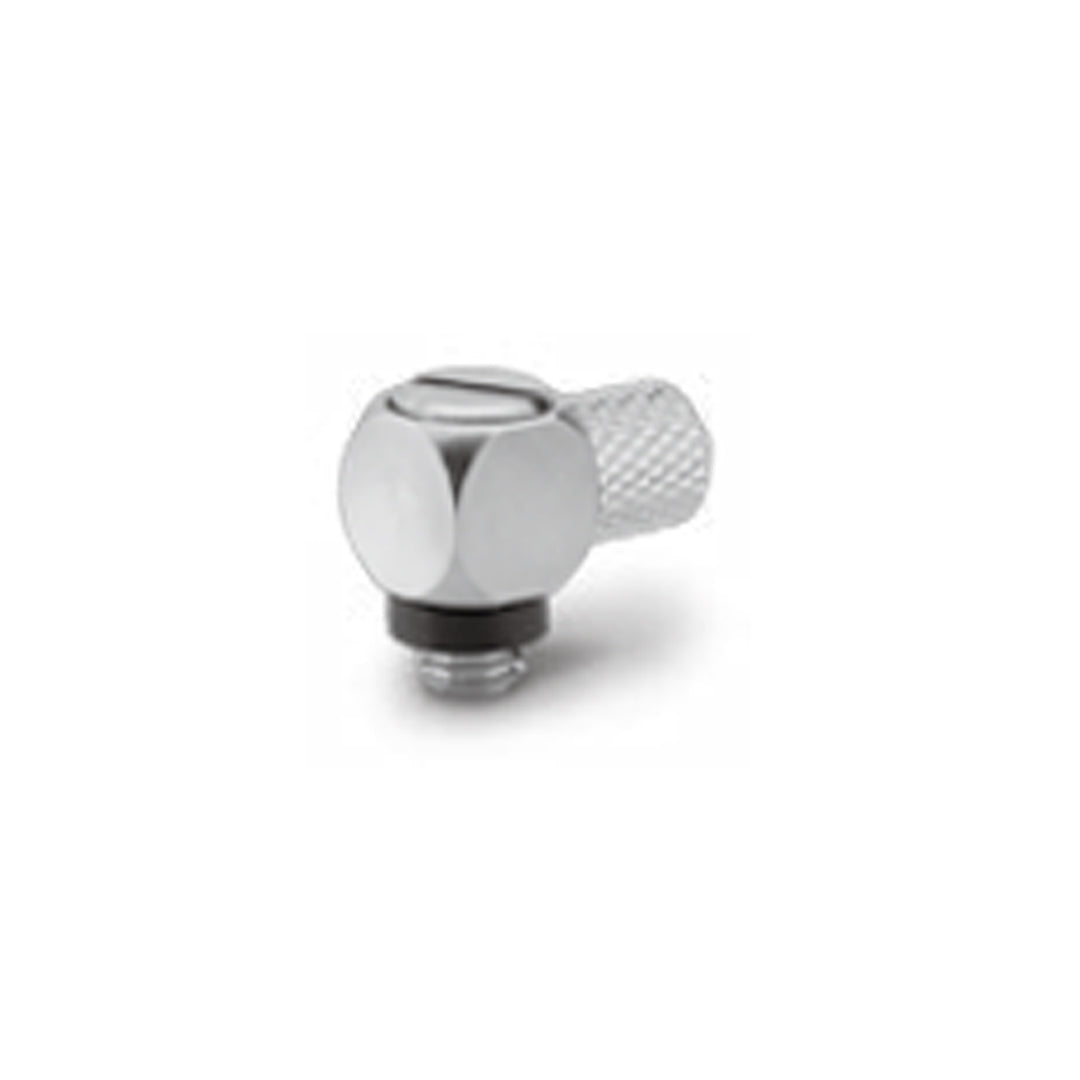

ข้อต่อลม Fittings SMC ข้อต่อขนาดเล็ก code M-5HL-6

ข้อต่อขนาดเล็ก SMC M Series ถูกออกแบบมาสำหรับงานระบบลมที่ต้องการความกะทัดรัด ใช้ได้ทั้งกับท่อ Nylon, Soft Nylon และ Polyurethane เหมาะสำหรับพื้นที่จำกัดในเครื่องจักรขนาดเล็ก ให้การเชื่อมต่อท่อที่แน่นหนา ป้องกันการรั่วซึม ตัวเรือนทำจากทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plated) เพื่อความทนทานต่อการกัดกร่อน และสามารถหมุนรอบตัวได้ 360° ในบางรุ่น เพิ่มความยืดหยุ่นในการติดตั้ง เหมาะสำหรับงานอัตโนมัติขนาดเล็กและระบบควบคุมลมทั่วไป

คุณสมบัติ

• ขนาดกะทัดรัด เหมาะกับพื้นที่จำกัดในเครื่องจักร
• รองรับการเชื่อมต่อท่อหลากหลายชนิด (Nylon, Soft Nylon, Polyurethane)
• ตัวเรือนทองเหลืองชุบนิกเกิล ป้องกันการกัดกร่อน
• หมุนรอบตัวได้ 360° (บางรุ่น) เพื่อความสะดวกในการติดตั้ง
• ซีลแน่น ป้องกันการรั่วของลมและน้ำ
• แรงยึดท่อสูง ถอดเปลี่ยนง่าย
• เป็นไปตามมาตรฐาน RoHS

ข้อมูลจำเพาะ

• ซีรีส์ M Series
• ของไหลที่ใช้ได้ อากาศ (Air), ไนโตรเจน (N₂), น้ำ (Water)*
• แรงดันใช้งานสูงสุด 1.0–1.5 MPa (ตามรุ่น)
• อุณหภูมิใช้งาน −5 ถึง 60°C (น้ำ: 0–40°C, ห้ามแช่แข็ง)
• ขนาดพอร์ต (Thread) M3, M5, R1/8
• วัสดุตัวเรือน ทองเหลือง C3604 ชุบนิกเกิลไร้ไฟฟ้า
• วัสดุปะเก็น (Gasket) NBR หรือ FKM (ขึ้นอยู่กับรุ่น)
• วัสดุท่อที่รองรับ Nylon, Soft Nylon, Polyurethane
• มาตรฐานเกลียว JIS B0205 (Metric Fine Thread) / JIS B0203 (Taper Thread)
• การใช้งานพิเศษ มีรุ่นสั่งผลิตพิเศษ (Made to Order)

Model	A	B	C	D	øE	øF	M	Effective area (mm²)	Weight (g)
M-5HL-4	16.5	12.5	8.5	7	1.8	6.5	5	1.4	4.4
M-5HL-6	17.5	13.5	9.5	8	2.5	8.5	6	2.4	5.2

ข้อมูลทางเทคนิค

Applicable tubing material		Nylon	Soft nylon	Polyurethane	PFA (1)	FEP (2)	Modified PTFE (3)	Wear resistant polyurethane (4)
Applicable tubing O.D. / I.D.	M3	—	Ø3.18/Ø2.18	Ø3.18/Ø2 Ø4/Ø2.5	—	—	—	—
	M5, R⅛	Ø4/Ø2.5 Ø6/Ø4	Ø4/Ø2.5 Ø6/Ø4	Ø3.18/Ø2 Ø4/Ø2.5 Ø6/Ø4	Ø4/Ø2.5 Ø6/Ø4	Ø4/Ø2.5 Ø6/Ø4	Ø4/Ø2.5 Ø6/Ø4	Ø4/Ø2.5 Ø6/Ø4
Fluid		Air, N2, Water (5, 6, 7)
Max. operating pressure (at 20°C)	1.5 MPa	1 MPa	0.8 MPa	1 MPa		1.5 MPa	1.4 MPa	0.8 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Connection size		M3, M5, R⅛			M5, R⅛
Thread		JIS B0205, Class 2 (Metric fine thread)
		JIS B0203 (Taper thread for piping)

เอกสารข้อมูล

ข้อต่อลม Fittings SMC ข้อต่อขนาดเล็ก code M-5HL-6 Data sheet
