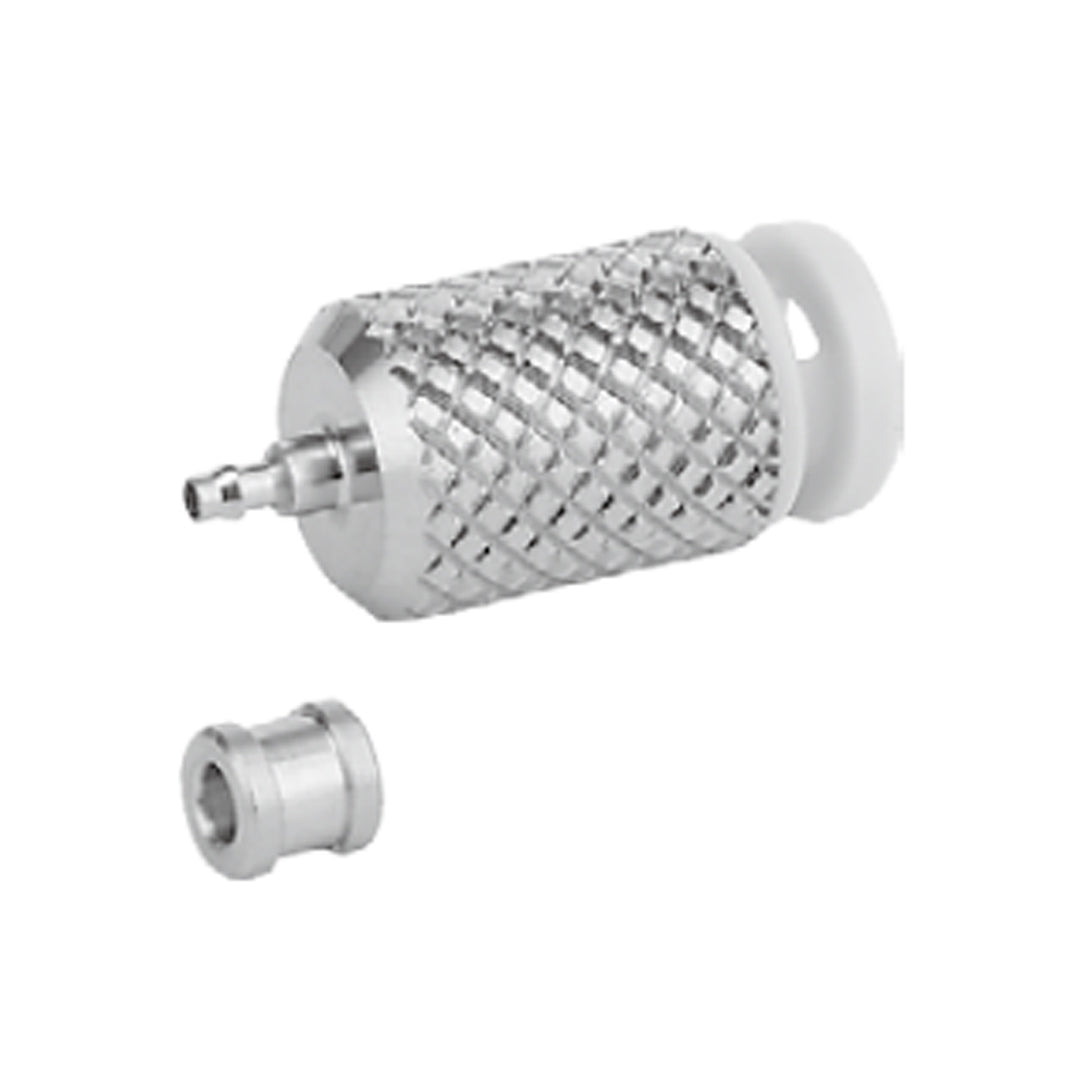

ข้อต่อลม Fittings SMC ข้อต่อขนาดเล็ก code M-32F-2

ข้อต่อขนาดเล็ก SMC M Series ถูกออกแบบมาสำหรับงานระบบลมที่ต้องการความกะทัดรัด ใช้ได้ทั้งกับท่อ Nylon, Soft Nylon และ Polyurethane เหมาะสำหรับพื้นที่จำกัดในเครื่องจักรขนาดเล็ก ให้การเชื่อมต่อท่อที่แน่นหนา ป้องกันการรั่วซึม ตัวเรือนทำจากทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plated) เพื่อความทนทานต่อการกัดกร่อน และสามารถหมุนรอบตัวได้ 360° ในบางรุ่น เพิ่มความยืดหยุ่นในการติดตั้ง เหมาะสำหรับงานอัตโนมัติขนาดเล็กและระบบควบคุมลมทั่วไป

คุณสมบัติ

• ขนาดกะทัดรัด เหมาะกับพื้นที่จำกัดในเครื่องจักร
• รองรับการเชื่อมต่อท่อหลากหลายชนิด (Nylon, Soft Nylon, Polyurethane)
• ตัวเรือนทองเหลืองชุบนิกเกิล ป้องกันการกัดกร่อน
• หมุนรอบตัวได้ 360° (บางรุ่น) เพื่อความสะดวกในการติดตั้ง
• ซีลแน่น ป้องกันการรั่วของลมและน้ำ
• แรงยึดท่อสูง ถอดเปลี่ยนง่าย
• เป็นไปตามมาตรฐาน RoHS

ข้อมูลจำเพาะ

• ซีรีส์ M Series
• ของไหลที่ใช้ได้ อากาศ (Air), ไนโตรเจน (N₂), น้ำ (Water)*
• แรงดันใช้งานสูงสุด 1.0–1.5 MPa (ตามรุ่น)
• อุณหภูมิใช้งาน −5 ถึง 60°C (น้ำ: 0–40°C, ห้ามแช่แข็ง)
• ขนาดพอร์ต (Thread) M3, M5, R1/8
• วัสดุตัวเรือน ทองเหลือง C3604 ชุบนิกเกิลไร้ไฟฟ้า
• วัสดุปะเก็น (Gasket) NBR หรือ FKM (ขึ้นอยู่กับรุ่น)
• วัสดุท่อที่รองรับ Nylon, Soft Nylon, Polyurethane
• มาตรฐานเกลียว JIS B0205 (Metric Fine Thread) / JIS B0203 (Taper Thread)
• การใช้งานพิเศษ มีรุ่นสั่งผลิตพิเศษ (Made to Order)

Applicable tubing (mm)		Model	A	B	C	D	E	M1	M2	Weight (g)
a (O.D. / I.D.)	b (O.D.)
ø2 / ø1.2	ø3.2	M-32F-2	17.7	13.7	7.5	4	0.9	12.7	2.5	2.4
	ø4	M-04F-2	18	14	8.5					2.9

ข้อมูลทางเทคนิค

Applicable tubing material	Polyurethane
Applicable tubing (O.D. / I.D.)	Ø2 / Ø1.2
Fluid	Air, N2, Water (1, 2, 3)
Max. operating pressure	1 MPa (4)
Ambient and fluid temperature	-5 to 60°C, Water: 0 to 40°C (No freezing)
Port size	M3, M5, Ø3.2, Ø4
Thread	JIS B0205 (Metric fine thread)

เอกสารข้อมูล

ข้อต่อลม Fittings SMC ข้อต่อขนาดเล็ก code M-32F-2 Data sheet
