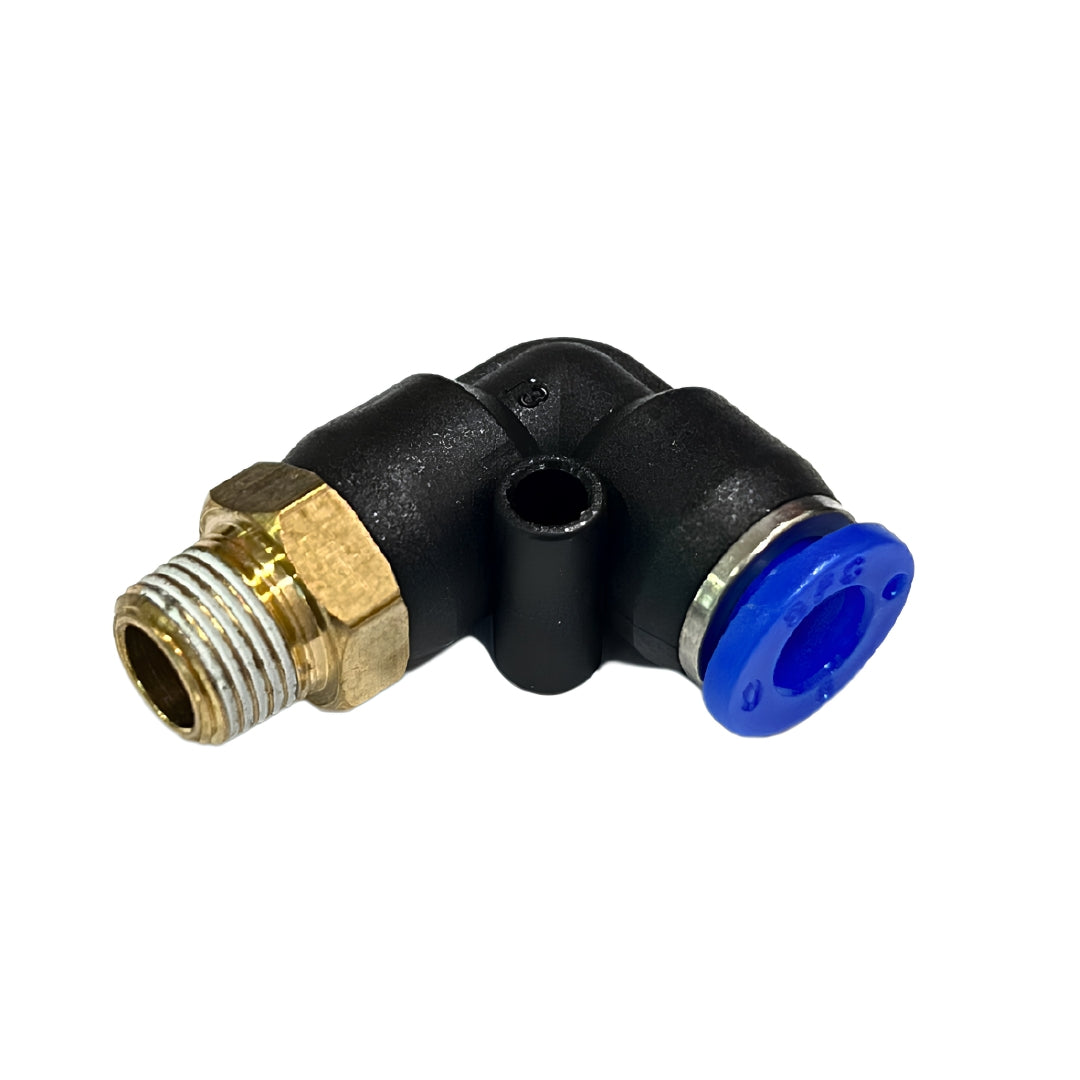

ข้อต่อลม Fitting SFC code SPL10-01

ข้อต่อลม Fitting SFC code SPL10-01 นวัตกรรมเพื่อการเชื่อมต่อสายลมขนาดใหญ่ 10 มิลลิเมตร เข้ากับเกลียวขนาดเล็ก 1/8 นิ้ว แบรนด์ SFC ออกแบบมาเพื่อแก้ไขปัญหาพื้นที่จำกัดแต่ต้องการปริมาณลมหล่อเลี้ยงมหาศาล ระบบ One-Touch ของ SFC สามารถรองรับขนาดท่อที่ใหญ่ขึ้นโดยยังคงรักษาความง่ายในการถอดประกอบไว้ได้ การทำงานของข้อต่อจะใช้แรงดันลมภายในช่วยดันซีลยางให้แนบสนิทกับผนังท่อ เป็นการเสริมความแข็งแรงของการซีลอัตโนมัติ เหมาะกับกลไกที่ต้องการลดขนาดพอร์ตแต่ต้องการปริมาตรลมสูง

คุณสมบัติ

• ต่อใช้งานท่อลมขนาด 10 มม. เพื่อเชื่อมเข้ากับพอร์ตเกลียวเล็กขนาด 1/8 นิ้ว
• ตอบโจทย์ลักษณะงานที่ต้องลดขนาดพอร์ตลมแต่ยังต้องการปริมาตรรองรับลมในท่อที่กว้างขึ้น
• ใช้กลไกล็อคสายลมแบบฟันเฟืองสแตนเลสรัดรอบทิศทาง ให้แรงดึงที่สมดุล
• เนื้อพลาสติกวิศวกรรมหนาแน่น ทนต่อแรงดันลมสะสมไม่ให้เกิดการขยายตัวหรือโป่งพอง
• ลักษณะซีลบริเวณเกลียวออกแบบให้กดแนบสนิทไปกับหน้าแปลนของวาล์วได้อย่างพอดี

ข้อมูลจำเพาะ

• หัวสวมเร็วออกแบบเฉพาะสำหรับสายลมขนาดเส้นผ่านศูนย์กลาง 10 มิลลิเมตร
• ขนาดเกลียวติดตั้งเล็กพิเศษ 1/8 นิ้ว เพื่อใช้งานบน Manifold Block ที่มีพื้นที่จำกัด
• อัตราการไหลของอากาศผ่านข้อต่อลื่นไหล ไม่เกิดเสียงหวีดดังขณะเครื่องจักรทำงาน
• ระบบกริปเปอร์ (Gripper) ล็อกสายลมรอบทิศทาง ป้องกันปัญหาท่อบิดตัวขณะมีแรงดัน
• ทนต่อความชื้นในบรรยากาศโรงงานอุตสาหกรรมได้โดยไม่ก่อให้เกิดสนิมที่ชิ้นส่วนภายนอก

สัญลักษณ์ / รายการ	คำอธิบาย	ขนาด	หน่วย
A	ความยาวเกลียว	8.0	มิลลิเมตร
B	ความกว้างช่วงข้อต่อฝั่งเกลียว	33.0	มิลลิเมตร
L	ความยาวรวมตัวข้อต่อ	37.8	มิลลิเมตร
φP	เส้นผ่านศูนย์กลางภายนอกของแหวนปลดสายลม	17.5	มิลลิเมตร
C	ระยะความลึกฝั่งเสียบสายลม	20.2	มิลลิเมตร
E	ความสูงรวมช่วงโครงสร้างงอ	26.2	มิลลิเมตร
Hex. H	ขนาดประแจขันน็อต/ความกว้างปากประแจ	17	มิลลิเมตร
Orifice Bore	ขนาดรูทะลุภายในของช่องลม	6.0	มิลลิเมตร

ข้อมูลทางเทคนิค

• เชื่อมต่อท่อส่งลมขนาดใหญ่ 10 มิลลิเมตร เข้ากับอุปกรณ์เกลียวขนาดเล็ก 1/8 นิ้ว ได้โดยตรง
• ตอบโจทย์การขยายท่อลมเพื่อเพิ่มปริมาตรลมในระบบ (Air buffer) สำหรับวาล์วบังคับทิศทางขนาดเล็ก
• วัสดุตัวเกลียวรับแรงดึงจากการงอของสายลมเส้นใหญ่ได้ดีเยี่ยม โดยไม่ทำให้เกลียวรูดหรือคลายตัว
• กลไกซีลตัวยู (U-packing) ภายในช่วยให้มั่นใจว่าลมจะไม่รั่วแม้สายลมจะถูกดึงไปในทิศทางด้านข้าง
• ช่วยให้การจัดระเบียบสายลมในเครื่องจักรทำได้เรียบร้อยยิ่งขึ้นด้วยข้อต่อที่หมุนตั้งมุมได้อิสระ
