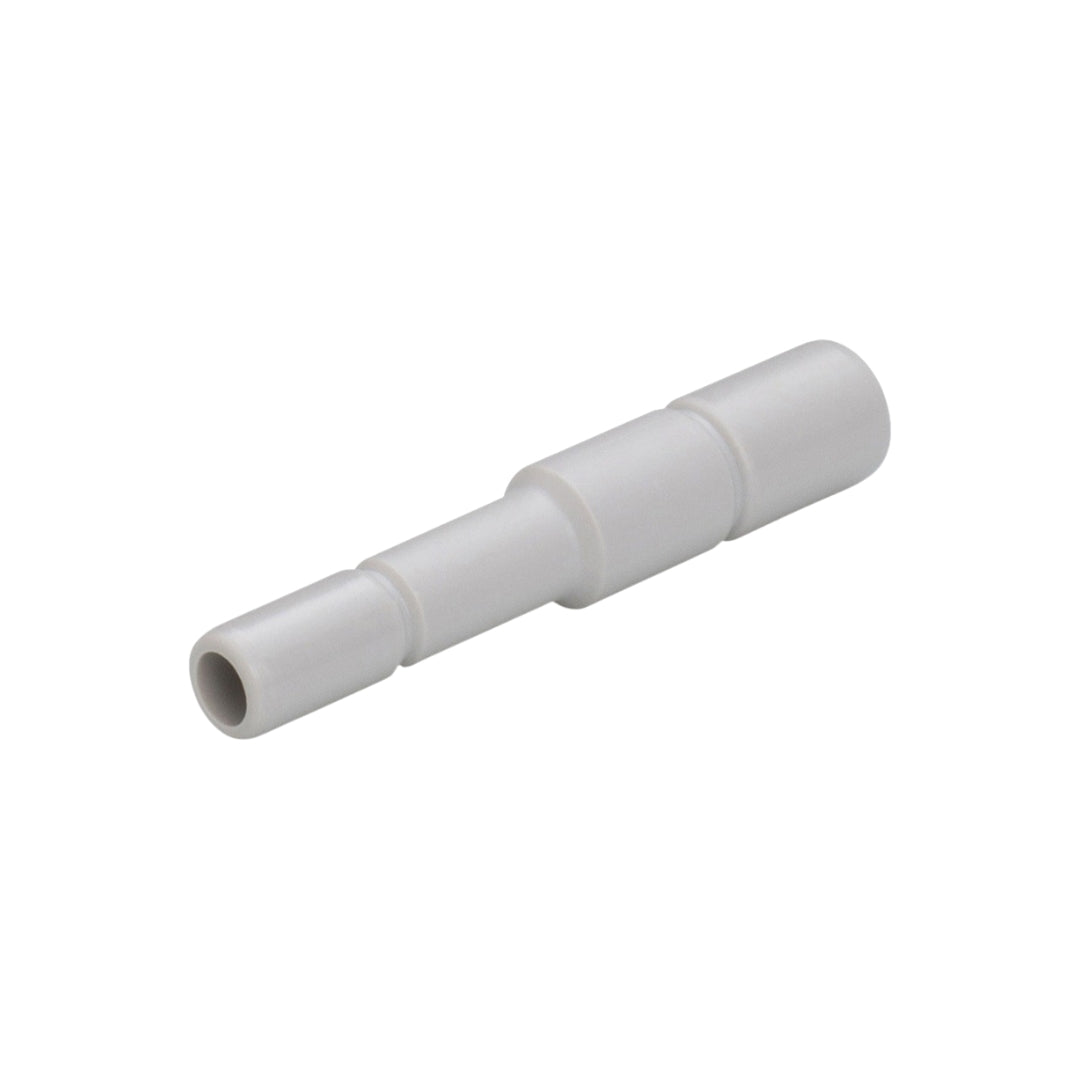

ข้อต่อฟิตติ้ง Fitting Pisco code APIG6-4

ข้อต่อฟิตติ้ง Fitting Pisco code APIG6-4 นวัตกรรมข้อต่อลมลดขนาดจาก 6 มม. เป็น 4 มม. มาตรฐานวิศวกรรมญี่ปุ่นที่ออกแบบมาเพื่อระบบนิวเมติกส์ขนาดเล็กที่ต้องการความแม่นยำสูง จุดเด่นของแบรนด์ Pisco คือกลไกการล็อคสายลมแบบพิเศษ (Lock Claws) ที่ช่วยยึดเกาะสายลมได้อย่างแน่นหนา ป้องกันปัญหารั่วซึมแม้ในสภาวะที่มีการสั่นสะเทือนของเครื่องจักรอย่างต่อเนื่อง การเลือกใช้ฟิตติ้งคุณภาพสูงตัวนี้จะช่วยรักษาเสถียรภาพของแรงดันลมในระบบอัตโนมัติได้อย่างสมบูรณ์แบบ เคล็ดลับความรู้เชิงวิศวกรรมคือการลดขนาดสายลมที่ถูกต้องและแนบสนิทจะช่วยเพิ่มความเร็วในการตอบสนองของกระบอกลมขนาดจิ๋ว ลดการสูญเสียพลังงานลมอัด เหมาะอย่างยิ่งสำหรับงานประกอบชิ้นส่วนอิเล็กทรอนิกส์หรือระบบโรโบติกส์ที่เน้นความละเอียดอ่อน ช่วยยืดอายุการใช้งานของระบบรวมและลดค่าใช้จ่ายในการซ่อมบำรุงระยะยาวได้อย่างเห็นผล

คุณสมบัติ

• วัสดุโครงสร้าง ผลิตจากเรซินชนิดพิเศษ PPS (Polyphenylene Sulfide) ทั้งชิ้น มอบความแข็งแกร่งทนทานในระดับสูง
• ความทนทานต่อสภาพแวดล้อม ทนความร้อน รองรับการใช้งานในสภาวะอุณหภูมิสูงได้เป็นอย่างดี ทนไฟ ได้รับมาตรฐาน UL94 V-0 ปลอดภัยจากการติดไฟ ทนต่อสารเคมี เหมาะสำหรับการใช้งานในสภาวะที่มีการกัดกร่อนสูง
• ความปลอดภัยต่อผลิตภัณฑ์ ไร้สนิมและปราศจากโลหะ หมดปัญหาเรื่องการปนเปื้อนของไอออนโลหะ (Metal Ion Free) สะอาดปราศจากน้ำมัน (Oil-Free) เหมาะสำหรับกระบวนการผลิตที่เข้มงวด
• ขอบเขตการใช้งานที่เหมาะสม อุตสาหกรรมเฉพาะทาง รองรับงานในกลุ่ม อุตสาหกรรมเคมี, การแพทย์, เภสัชกรรม และ อุตสาหกรรมอาหาร ซึ่งต้องการมาตรฐานความสะอาดและความปลอดภัยสูงสุด
• วัสดุซีลยาง มีตัวเลือกซีลให้เหมาะสมกับประเภทสารเคมีที่ใช้ ได้แก่ FKM วัสดุมาตรฐาน (แนะนำสำหรับงานมาตรฐานอาหาร) NBR สำหรับงานทั่วไป EPDM สำหรับการใช้งานเฉพาะทาง

ข้อมูลจำเพาะ

• ตัวกลางที่รองรับ (Fluid) ประเภท อากาศ, น้ำ (คำเตือน โปรดระมัดระวังแรงดันกระชาก/Water Hammer), และสารเคมีอื่นๆ
• ขีดจำกัดด้านแรงดัน (Pressure Limits) แรงดันใช้งานสูงสุด 0.9 MPa แรงดันสูญญากาศสูงสุด -100 kPa
• ช่วงอุณหภูมิใช้งาน (Temperature Range)อุณหภูมิมาตรฐาน 0 ถึง 80°C กรณีใช้ซีลยาง NBR 0 ถึง 60°C ข้อควรระวัง ห้ามใช้งานในสภาวะที่เกิดน้ำแข็งเกาะ (Must be free from freezing)

Model code	Tube dia. øD1	Tube dia. øD2	B	Effective area (mm2)	Weight (g)	CAD file name
APIG6-4 ⑥	6	4	40	2.5	0.8	APIG6-4
APIG8-6 ⑥	8	6	43.5	9	1.5	APIG8-6
APIG10-8 ⑥	10	8	47.5	23	2.4	APIG10-8
APIG12-10 ⑥	12	10	53	38	3.8	APIG12-10

ข้อมูลทางเทคนิค

• การติดตั้งท่อ ต้องสอดท่อเข้าไปจนสุดถึงปลายด้านในของข้อต่อ เพื่อป้องกันการรั่วซึม
• การขันเกลียวควรขันด้วยมือจนแน่นแล้วใช้ประแจขันเพิ่มอีกประมาณ 2-3 รอบ ห้ามขันแน่นเกินไปเพราะอาจทำให้เกลียวพลาสติกเสียหายได้ หากใช้เทปพันเกลียว ให้เว้นปลายเกลียวไว้ 1.5 - 2 เกลียว
• ข้อควรระวังพิเศษ วัสดุ PPS อาจมีการเปลี่ยนสีได้เมื่อถูกแสงแดดหรือหลอดไฟเป็นเวลานาน แต่ไม่มีผลต่อประสิทธิภาพการทำงาน ควรตรวจสอบความทนทานต่อสารเคมีก่อนการใช้งานจริง ห้ามใช้ในสภาพแวดล้อมที่มีการสั่นสะเทือนหรือแรงกระแทกทางกายภาพ หากใช้กับน้ำหรือของเหลว ควรใช้วงแหวนเสริม (Insert Ring) ที่ปลายท่อเพื่อป้องกันท่อหลุด

เอกสารข้อมูล

ข้อต่อฟิตติ้ง Fitting Pisco code APIG6-4 Data Sheet
