กับดักไอน้ำ Steam trap ARMSTRONG Thermostatic Wafer Steam Trap code WT-2000

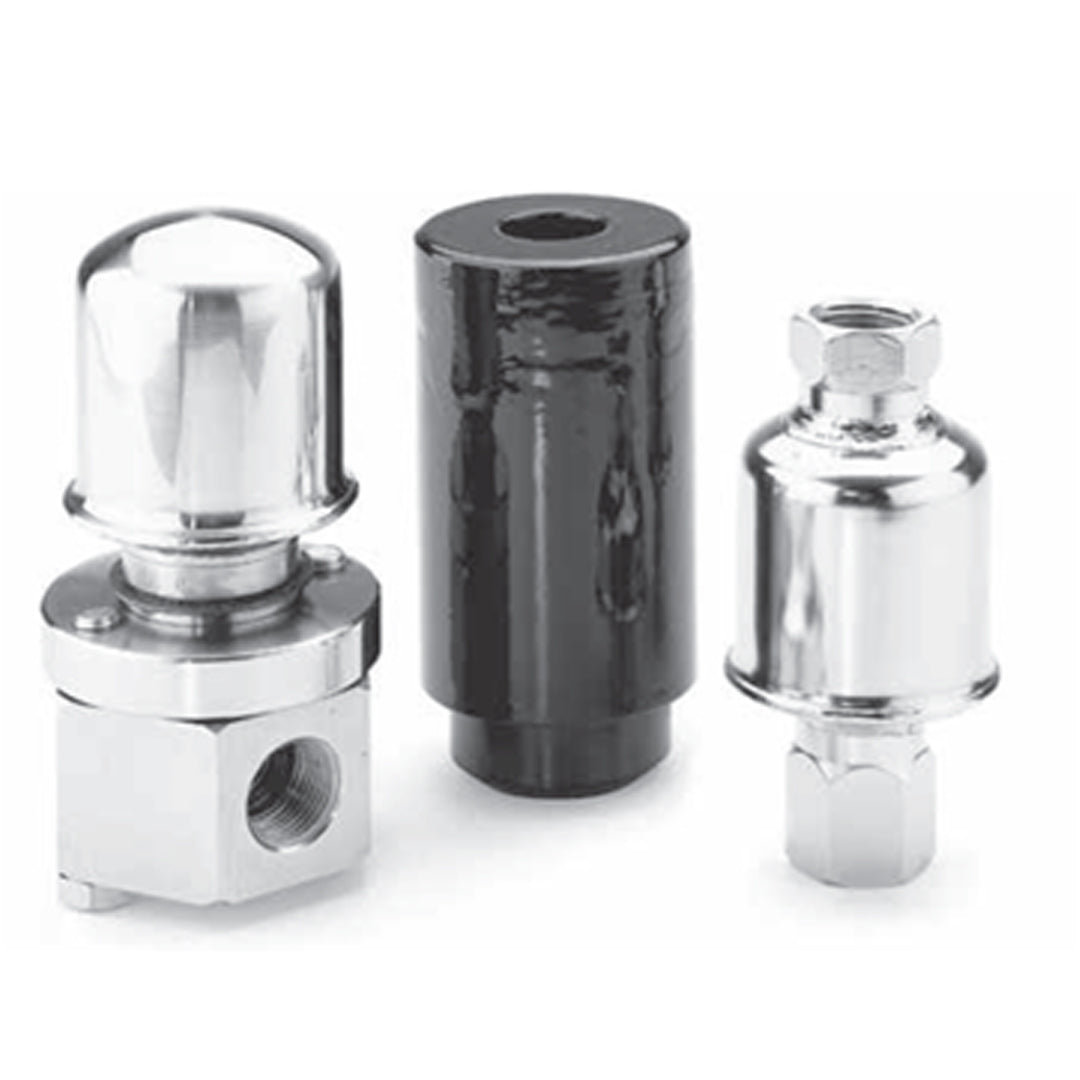

กับดักไอน้ำแบบแผ่น (wafer traps) รุ่น WT-1, WT-2000, และ WT-3 ถูกออกแบบมาเพื่อการใช้งานเฉพาะทาง WT-1 มีขนาดเหมาะสมสำหรับงานคอนเดนเสทต่ำในท่อไอน้ำสำหรับเครื่องมือวัด (steam tracers) มีตัวกรองภายในขนาดใหญ่และตัวเรือนสแตนเลสสตีล ส่วน WT-2000 มีความยืดหยุ่นในการติดตั้งสูง สามารถปรับเข้ากับข้อต่อ 360° และใช้ได้กับข้อต่อ IS-2 และ TVS-4000 ขณะที่ WT-3 เป็นกับดักเหล็กกล้าคาร์บอนที่ออกแบบมาเพื่อทนต่อไอน้ำร้อนยวดยิ่ง (superheated steam) ด้วยดีไซน์แบบไม่เชื่อม (non-welded) ที่ทนทานต่อแรงกระแทกจากน้ำ โดยทุกรุ่นมีตัวเลือกการเชื่อมต่อแบบเกลียวหรือแบบเชื่อมซ็อกเก็ต

คุณสมบัติ

• ความยืดหยุ่น: สามารถปรับเข้ากับข้อต่อ 360° เพื่อเพิ่มตัวเลือกการวางแนวท่อและทำให้การติดตั้งง่ายขึ้น
• การใช้งานร่วม: สามารถใช้ร่วมกับข้อต่อสแตนเลสสตีลรุ่น IS-2 ที่มีไส้กรองในตัวและยังสามารถใช้กับรุ่น TVS-4000 ได้
• การเชื่อมต่อ: มีให้เลือกทั้งแบบเกลียว NPT หรือ BSPT และแบบเชื่อมซ็อกเก็ต (socket weld)

ข้อมูลจำเพาะ

ตัวดักไอน้ำแบบแผ่นรังผึ้งแบบเทอร์มอสแตติก, ประเภท WMT-1 ทำจากสแตนเลสสตีล แรงดันย้อนกลับสูงสุดที่อนุญาตคือ 99% ของแรงดันขาเข้า

ข้อมูลทางเทคนิค

Model	WT-1	WT-3	WT-2000
Capacities To	1600 lb/hr (726 kg/hr)	1600 lb/hr (726 kg/hr)	1600 lb/hr (726 kg/hr)
Maximum Allowable Pressure	400 psig (28 bar)	600 psig (41 bar)	400 psig (28 bar)
Maximum Allowable Temperature	650°F (343°C)	750°F (399°C)	650°F (343°C)
Body Material	ASTM A-240-304L Stainless Steel	C-1018 Carbon Steel	ASTM A-240-304L Stainless Steel
Maximum Operating Pressure	400 psig (28 bar)	600 psig (41 bar)	400 psig (28 bar)
Connection Type	2-Bolt, Screwed, Socketweld	2-Bolt, Screwed, Socketweld	2-Bolt, Screwed, Socketweld, Flanged
Connection Size	1/2" (15 mm) 3/4" (20 mm)	1/2" (15 mm) 3/4" (20 mm)	1/2" (15 mm) 3/4" (20 mm) 1" (25 mm)

เอกสารข้อมูล

กับดักไอน้ำ Steam trap ARMSTRONG Thermostatic Wafer Steam Trap code WT-2000 Data sheet
