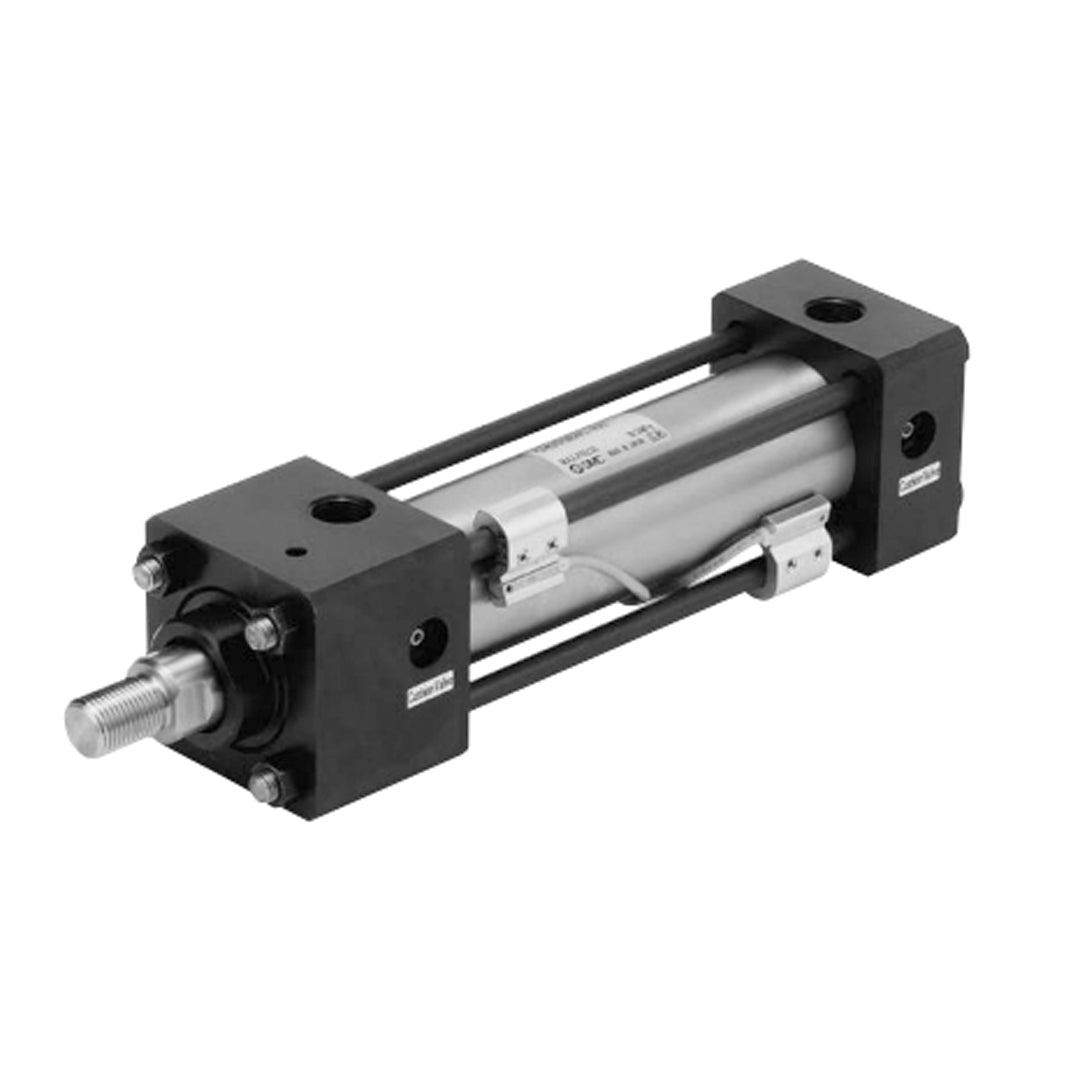

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHSG Series Double Acting/Single Rod: 3.5 MPa CHSGCA Bore 50 mm

SMC CHSD / CHSG Series เป็นกระบอกไฮดรอลิกแบบสี่เหลี่ยม (Square Type Hydraulic Cylinder) ที่ออกแบบมาสำหรับงานแรงดันสูงถึง 3.5 MPa ให้สมรรถนะสูง แข็งแรง และมีความแม่นยำในการทำงาน เหมาะสำหรับระบบไฮดรอลิกในเครื่องจักรอุตสาหกรรม เช่น งานกด งานจับยึด และระบบอัตโนมัติ ตัวกระบอกผลิตจากเหล็กและอะลูมิเนียมอัลลอยที่ผ่านกระบวนการชุบแข็ง ป้องกันการสึกหรอ มีให้เลือกหลายขนาดรูเจาะตั้งแต่ ø20–ø40 mm พร้อมรองรับการติดตั้งสวิตช์ตรวจจับตำแหน่งลูกสูบ (Auto Switch)

คุณสมบัติ

• รองรับแรงดันใช้งานสูงสุด 3.5 MPa และแรงดันทดสอบ 5.0 MPa
• โครงสร้างแบบ Double Acting / Single Rod ให้แรงดันทั้งสองทิศทาง
• ความเร็วลูกสูบสูงสุด 300 mm/s
• ตัวกระบอกผลิตจากวัสดุคุณภาพสูง เคลือบผิวแข็ง ทนแรงดันและการกัดกร่อน
• รองรับของไหลไฮดรอลิกชนิดน้ำมันแร่ (Mineral Hydraulic Fluid)
• สามารถติดตั้ง Auto Switch ได้หลายรุ่น เพื่อการตรวจจับตำแหน่งที่แม่นยำ
• เหมาะสำหรับการติดตั้งในพื้นที่จำกัดหรือระบบที่ต้องการความแข็งแรงสูง

ข้อมูลจำเพาะ

• ประเภท กระบอกไฮดรอลิกแบบสี่เหลี่ยม (Square Type)
• รุ่น CHSD / CHSG Series
• ขนาดรูเจาะ (Bore Size) ø20, ø25, ø32, ø40 mm
• แรงดันใช้งาน (Nominal Pressure) 3.5 MPa
• แรงดันทดสอบ (Proof Pressure) 5.0 MPa
• แรงดันสูงสุดที่อนุญาต 3.5 MPa
• แรงดันต่ำสุดที่ใช้งานได้ 0.3 MPa
• ของไหลที่ใช้ น้ำมันไฮดรอลิก (Hydraulic Fluid)
• ความเร็วลูกสูบ 8–300 mm/s
• อุณหภูมิใช้งาน -10°C ถึง 80°C (ไม่มีสวิตช์) / -10°C ถึง 60°C (มีสวิตช์)
• ชนิดการทำงาน Double Acting / Single Rod
• ระยะชักมาตรฐาน 25–800 mm
• วัสดุตัวกระบอก Aluminum Alloy / Carbon Steel
• วัสดุลูกสูบ Aluminum Alloy
• วัสดุซีล NBR
• แรงดันทฤษฎีสูงสุด (ø40 ที่ 3.5 MPa) ประมาณ 4396 N

Bore size (mm)	Stroke range	A	B	C	CD		CX	D	E	F	G	GA	GB	H	J	K	L	MA	MM	NA	NB	P	J	RR	S	SS	V	Y	ZZ
32	25 to 800	18	45	33.2	12	0+0.043	16	18	30	12	14	35	12	43	M6 x 1	7	19	15	M14 x 1.5	46	23	1/4	56	17	103	147	5.5	60	182
40	25 to 800	22	63	41.7	14	0+0.043	20	22	34	12	19	37	18	47	M8 x 1	9	19	19	M16 x 1.5	51	32	3/8	73	17	128	172	6.5	62	211
50	25 to 800	28	75	52.3	20	0+0.052	30	28	42	9	24	42	18	53	M12 x 1.25	11	32	25	M20 x 1.5	57	33	1/2	74	29	134	191	7	67	248
63	25 to 800	36	90	64.3	20	0+0.052	30	36	50	13	30	39	17	68	M12 x 1.25	13	32	32	M27 x 2	55	33	1/2	80	29	136	200	12	71	265
80	25 to 800	45	115	82.7	28	0+0.052	40	45	60	9	41	46	20	76	M16 x 1.5	17	39	41	M33 x 2	66	40	3/4	93	34	159	229	15	77	308
100	25 to 1000	56	130	96.9	36	0+0.062	50	56	72	10	50	47	20	91	M16 x 1.5	19	54	52	M42 x 2	67	40	3/4	101	50	168	257	15	82	363

ข้อมูลทางเทคนิค

Bore size (mm)		32	40	50	63	80	100
Action		Double Acting: Single Rod
Fluid		General mineral hydraulic fluid
Nominal pressure		16 MPa
Maximum allowable pressure		20 MPa
Proof pressure		24 MPa
Minimum operating pressure	With pressure at rod side	0.25 MPa
	With pressure at head side	0.15 MPa
Ambient and fluid temperature	Without magnet	-10 to 80°C
	Built-in magnet	-10 to 60°C
Piston speed		8 to 300 mm/s
Cushion		Cushion seal
Thread tolerance		JIS 6 g/6 H
Stroke length tolerance		From 100st +0.80, 101 to 250st +1.00, 251 to 630st +1.250 631 to 1000st +1.40

เอกสารข้อมูล

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHSG Series Double Acting/Single Rod: 3.5 MPa CHSGCA Bore 50 mm Data sheet
