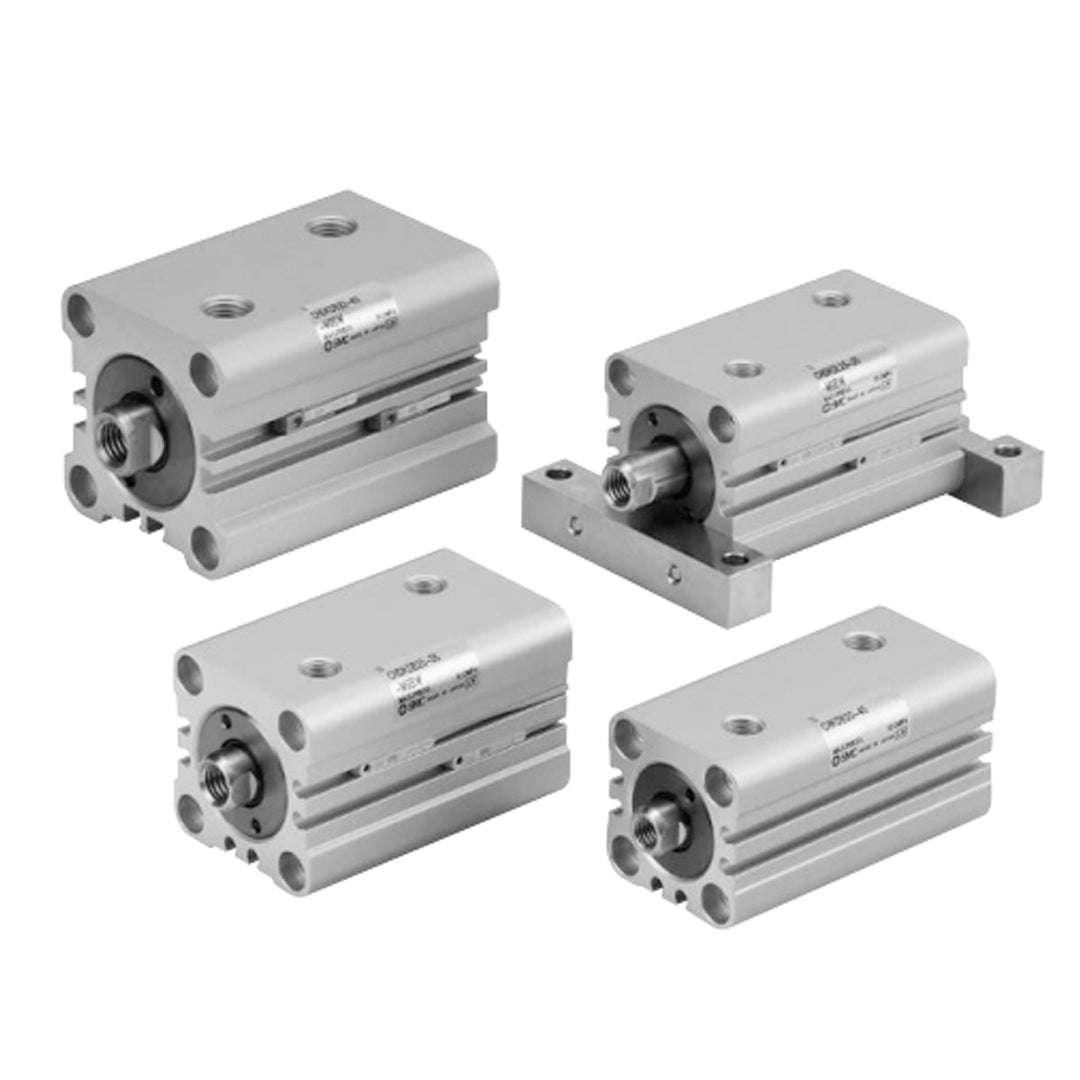

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHKD Series Double Acting/Single Rod: 3.5 MPa CHKDL Bore 25 mm

กระบอกไฮดรอลิกแบบคอมแพ็ค SMC CHKD/CHKG Series เป็นกระบอกแรงดันสูงที่ออกแบบตามมาตรฐาน JIS ให้มีโครงสร้างสั้น กะทัดรัด และแข็งแรง รองรับแรงดันได้สูงสุด ถึง 10 MPa (รุ่น CHKD) และ 16 MPa (รุ่น CHKG) เหมาะสำหรับงานอุตสาหกรรมทั่วไป เช่น เครื่องจักรกล ระบบคลamping และงานประกอบที่ต้องการแรงดันสูงในพื้นที่จำกัด ตัวกระบอกทำจากอะลูมิเนียมอัลลอย ลูกสูบเหล็กกล้าชุบโครมแข็ง มีทั้งแบบ ก้านเดี่ยว และ ก้านคู่ พร้อมรองรับการติดตั้ง Auto Switch เพื่อควบคุมตำแหน่งลูกสูบได้อย่างแม่นยำ

คุณสมบัติ

• ขนาดกระทัดรัด น้ำหนักเบา แต่ทนแรงดันสูง
• รองรับแรงดันใช้งาน 10 MPa (CHKD) / 16 MPa (CHKG)
• โครงสร้าง Double Acting / Single Rod
• ผลิตจากอะลูมิเนียมอัลลอย ชุบแข็ง ป้องกันการสึกกร่อน
• มีแบบ Basic Type และ Foot Type ให้เลือกติดตั้ง
• รองรับ Auto Switch หลายรุ่น ทั้งแบบ Solid State และ Reed Switch
• ช่วงอุณหภูมิใช้งาน –10 °C ถึง 80 °C (ไม่มี Auto Switch)
• ความเร็วลูกสูบ 8 – 100 mm/s
• ใช้กับน้ำมันไฮดรอลิกทั่วไป (W/O, O/W Fluid)

ข้อมูลจำเพาะ

ขนาดกระบอก (Bore Size) Ø20 – Ø100 mm

ชนิดการทำงาน Double Acting / Single Rod

ของไหลใช้งาน น้ำมันไฮดรอลิก (Hydraulic Fluid)

แรงดันใช้งาน 10 MPa

แรงดันทดสอบ 15 MPa

แรงดันสูงสุดที่อนุญาต 13 MPa

แรงดันเริ่มทำงานต่ำสุด 0.3 MPa

ช่วงอุณหภูมิใช้งาน –10 °C ถึง 80 °C (ไม่มี Auto Switch) / –10 °C ถึง 60 °C (มี Auto Switch)

ความเร็วลูกสูบ 8 – 100 mm/s

ชนิดการติดตั้ง Through Hole / Foot Mount

ความคลาดเคลื่อนระยะชัก +0.8 / 0 mm

ขนาดรูเจาะมาตรฐาน (Stroke) 5 – 100 mm

ซีลมาตรฐาน NBR / FKM

Bore size (mm)	LA	B	BB	C	CD	D	E	F	G	H	K	L	LH	LT	LX
20	76	43	70	18	6.6	12	10	M8 x 1.25	10	6	5.5	9.5 depth 5.4	23	15	58
25	78	45	76	18	6.6	14	12	M10 x 1.5	12	6	5.5	9.5 depth 5.4	26	15	64
32	86	51	94	19	9	18	14	M12 x 1.75	15	7	6.6	11 depth 6.5	33	16	79
40	98	55	108	23	11	22.4	19	M16 x 2	20	7	9	14 depth 8.6	37	20	90
50	111	60	126	27	14	28	24	M20 x 2.5	24	8	11	17.5 depth 10.8	43	24	104
63	130	67	146	33	16	35.5	30	M27 x 3	33	9	13	20 depth 13	52	30	121
80	151	78	172	38	18	45	41	M30 x 3.5	36	14	15	23 depth 15.2	63	35	144
100	179	96	208	43	22	56	50	M39 x 4	45	21	17	26 depth 17.5	76	40	179

ข้อมูลทางเทคนิค

Bore size (mm)	20	25	32	40	50	63	80	100
Action	Double acting/Single rod
Fluid	Hydraulic fluid
Nominal pressure	10 MPa
Proof pressure	15 MPa
Maximum allowable pressure	13 MPa
Minimum operating pressure	0.3 MPa
Ambient and fluid temperature	Without auto switch: -10° to 80°C
	With auto switch: -10° to 60°C
Piston speed	8 to 100 mm/s
Cushion	None
Rod end thread	Female thread, Male thread
Stroke length tolerance	+0.8 mm 0 mm
Mounting type	Basic type (through hole), Foot type
