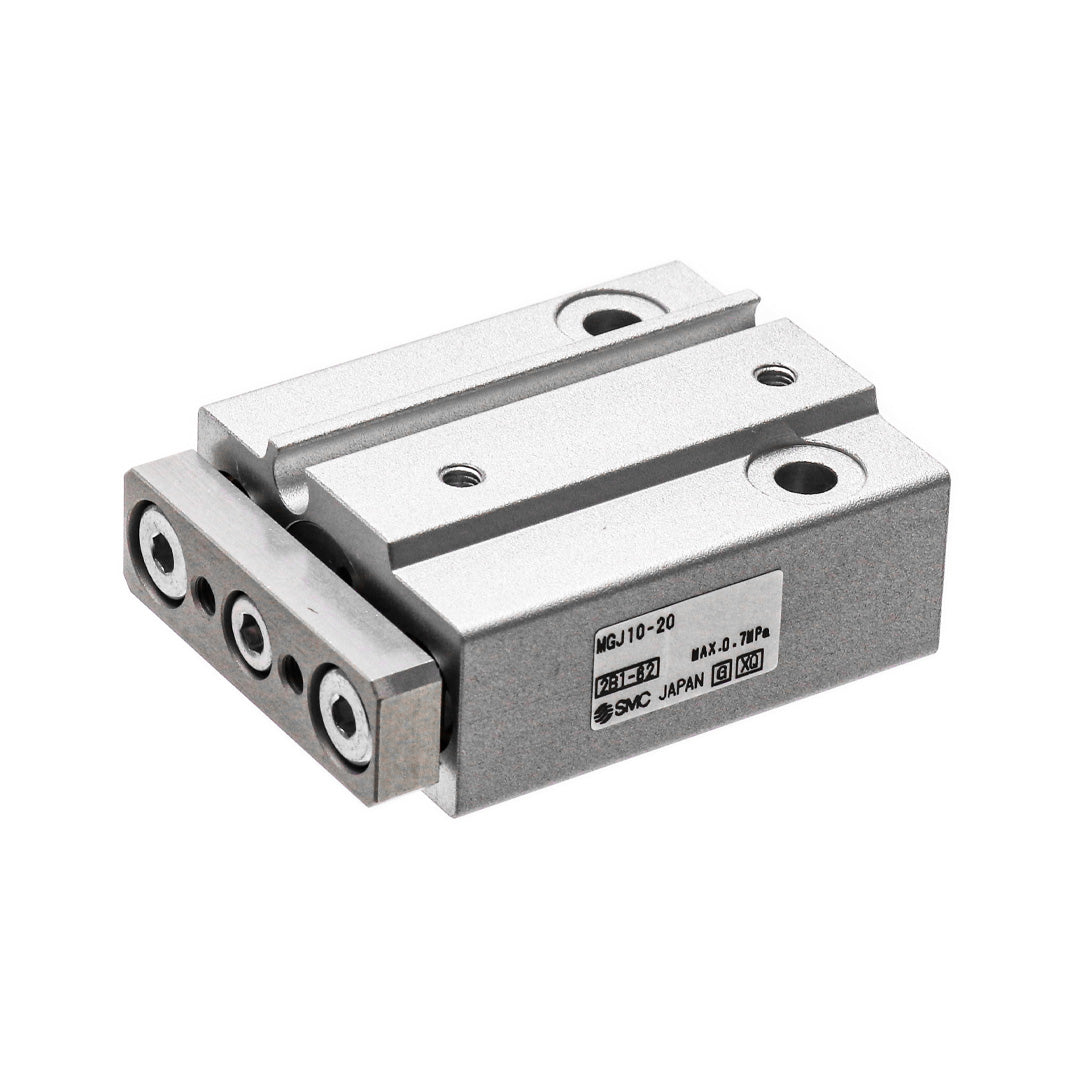

กระบอกลม SMC (Air Cylinder SMC) รุ่น MGJ

กระบอกลม SMC (Air Cylinder SMC) รุ่น MGJ

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

SMC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
2,570.00 ฿
2,570.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด กระบอกลม SMC (Air Cylinder SMC) รุ่น MGJ

ดูรายละเอียดทั้งหมด

รายละเอียด กระบอกสูบ SMC MGJ

รหัสสินค้าราคาขนาดเส้นผ่านศูนย์กลางรูในกระบอกสูบ (ท่อ) (Ø)ระยะเคลื่อนที่ (มิลลิเมตร)สวิตช์ อัตโนมัติขดลวด สายนำไฟฟ้าจำนวน สวิตช์
MGJ6-12,570 บาท61ไม่มี สวิตช์--
MGJ6-22,570 บาท62ไม่มี สวิตช์--
MGJ6-32,570 บาท63ไม่มี สวิตช์--
MGJ6-42,570 บาท64ไม่มี สวิตช์--
MGJ6-4-F8BLS3,402 บาท64F8B31
MGJ6-4-F8BS3,301 บาท64F8B0.51
MGJ6-4-F8BZS3,502 บาท64F8B51
MGJ6-4-F8NLS3,426 บาท64F8N31
MGJ6-4-F8NS3,326 บาท64F8N0.51
MGJ6-52,570 บาท65ไม่มี สวิตช์--
MGJ6-5-F8B5,486 บาท65F8B0.52
MGJ6-5-F8BL4,233 บาท65F8B32
MGJ6-5-F8BLS4,783 บาท65F8B31
MGJ6-5-F8BS4,670 บาท65F8B0.51
MGJ6-5-F8BSDPC5,342 บาท65F8B0.5 ( ปลั๊กคอนเนคเตอร์ A-cord 4 ขาพิน M12 [กุญแจ ปกติ])2
MGJ6-5-F8BSDPCS3,956 บาท65F8B0.5 ( ปลั๊กคอนเนคเตอร์ A-cord 4 ขาพิน M12 [กุญแจ ปกติ])1
MGJ6-5-F8BZ4,434 บาท65F8B52
MGJ6-5-F8BZS4,896 บาท65F8B51
MGJ6-5-F8N5,544 บาท65F8N0.52
MGJ6-5-F8NL4,283 บาท65F8N32
MGJ6-5-F8NLS3,426 บาท65F8N31
MGJ6-5-F8NS4,699 บาท65F8N0.51
MGJ6-5-F8NZ4,485 บาท65F8N52
MGJ6-5-F8P5,544 บาท65F8P0.52
MGJ6-5-F8PL5,767 บาท65F8P32
MGJ6-5-F8PLS4,811 บาท65F8P31
MGJ6-5-F8PS4,699 บาท65F8P0.51
MGJ6-5-F8PZ4,485 บาท65F8P52
MGJ6-62,620 บาท66ไม่มี สวิตช์--
MGJ6-6-F8B4,082 บาท66F8B0.52
MGJ6-6-F8BL4,283 บาท66F8B32
MGJ6-6-F8BLS3,452 บาท66F8B31
MGJ6-6-F8N4,132 บาท66F8N0.52
MGJ6-6-F8NL4,334 บาท66F8N32
MGJ6-6-F8PL4,334 บาท66F8P32
MGJ6-72,620 บาท67ไม่มี สวิตช์--
MGJ6-7-F8BL4,283 บาท67F8B32
MGJ6-7-F8N4,132 บาท67F8N0.52
MGJ6-7-F8NL4,334 บาท67F8N32
MGJ6-7-F8NZ4,535 บาท67F8N52
MGJ6-82,620 บาท68ไม่มี สวิตช์--
MGJ6-8-F8B4,082 บาท68F8B0.52
MGJ6-8-F8BL4,283 บาท68F8B32
MGJ6-8-F8BS3,351 บาท68F8B0.51
MGJ6-8-F8N4,132 บาท68F8N0.52
MGJ6-8-F8NL4,334 บาท68F8N32
MGJ6-8-F8NS3,376 บาท68F8N0.51
MGJ6-8-F8P4,132 บาท68F8P0.52
MGJ6-8-F8PL4,334 บาท68F8P32
MGJ6-8-F8PS3,376 บาท68F8P0.51
MGJ6-92,620 บาท69ไม่มี สวิตช์--
MGJ6-9-F8BL4,283 บาท69F8B32
MGJ6-102,620 บาท610ไม่มี สวิตช์--
MGJ6-10-F8B5,562 บาท610F8B0.52
MGJ6-10-F8BL5,788 บาท610F8B32
MGJ6-10-F8BLS4,859 บาท610F8B31
MGJ6-10-F8BS3,351 บาท610F8B0.51
MGJ6-10-F8BSDPC5,392 บาท610F8B0.5 ( ปลั๊กคอนเนคเตอร์ A-cord 4 ขาพิน M12 [กุญแจ ปกติ])2
MGJ6-10-F8BZ4,485 บาท610F8B52
MGJ6-10-F8N4,132 บาท610F8N0.52
MGJ6-10-F8NL4,334 บาท610F8N32
MGJ6-10-F8NLS3,477 บาท610F8N31
MGJ6-10-F8NS4,775 บาท610F8N0.51
MGJ6-10-F8NZ4,535 บาท610F8N52
MGJ6-10-F8P5,620 บาท610F8P0.52
MGJ6-10-F8PL5,843 บาท610F8P32
MGJ6-10-F8PSAPC5,442 บาท610F8P0.5 ( ปลั๊กคอนเนคเตอร์ 3 ขาพิน M8)2
MGJ6-112,670 บาท611ไม่มี สวิตช์--
MGJ6-122,670 บาท612ไม่มี สวิตช์--
MGJ6-12-F8B4,132 บาท612F8B0.52
MGJ6-12-F8BL4,334 บาท612F8B32
MGJ6-12-F8N4,182 บาท612F8N0.52
MGJ6-12-F8NL4,384 บาท612F8N32
MGJ6-132,670 บาท613ไม่มี สวิตช์--
MGJ6-13-F8B4,132 บาท613F8B0.52
MGJ6-13-F8BL4,334 บาท613F8B32
MGJ6-13-F8N4,182 บาท613F8N0.52
MGJ6-13-F8P4,182 บาท613F8P0.52
MGJ6-142,670 บาท614ไม่มี สวิตช์--
MGJ6-14-F8B4,132 บาท614F8B0.52
MGJ6-14-F8BL4,334 บาท614F8B32
MGJ6-152,670 บาท615ไม่มี สวิตช์--
MGJ6-15-F8B4,132 บาท615F8B0.52
MGJ6-15-F8BL4,334 บาท615F8B32
MGJ6-15-F8BLS3,502 บาท615F8B31
MGJ6-15-F8BS3,402 บาท615F8B0.51
MGJ6-15-F8BZ4,535 บาท615F8B52
MGJ6-15-F8N4,182 บาท615F8N0.52
MGJ6-15-F8NL4,384 บาท615F8N32
MGJ6-15-F8NLS3,527 บาท615F8N31
MGJ6-15-F8NMAPC5,594 บาท615F8N1 ( ปลั๊กคอนเนคเตอร์ 3 ขาพิน M8)2
MGJ6-15-F8NS3,426 บาท615F8N0.51
MGJ6-15-F8NZ4,586 บาท615F8N52
MGJ6-15-F8P4,182 บาท615F8P0.52
MGJ6-15-F8PL4,384 บาท615F8P32
MGJ6-15-F8PLS3,527 บาท615F8P31
MGJ6-15-F8PSAPC5,493 บาท615F8P0.5 ( ปลั๊กคอนเนคเตอร์ 3 ขาพิน M8)2
MGJ6-15-F8PZ4,586 บาท615F8P52
MGJ10-12,771 บาท101ไม่มี สวิตช์--
MGJ10-22,771 บาท102ไม่มี สวิตช์--

วิธีดูรหัส กระบอกลม SMC รุ่น MGJ

Specification กระบอกลม SMC รุ่น MGJ

เส้นผ่าศูนย์กลางภายใน สายยาง (มม.)610
วิธีการใช้งานประเภทการแสดงสองครั้ง
บังคับของเหลวอากาศ
พิสูจน์ ความดัน1.05 MPa
แรงดันใช้งานสูงสุด0.7 MPa
ความดัน ใช้งานขั้นต่ำ0.15 MPa
อุณหภูมิแวดล้อมใช้งาน และอุณหภูมิของ ของไหล ใช้งานได้-10 ° C ถึง + 60 ° C (ไม่มีการแช่แข็ง)
กันกระแทกยางกันกระแทก ที่ปลายทั้งสอง
การหล่อลื่นNon-หล่อลื่น
ความเร็วลูกสูบในการทำงาน50 ถึง 500 มม. / วินาที
ความ ความเผื่อ สโตรค/ระยะเคลื่อนที่(0 ถึง +1.0) มิลลิเมตร
ขนาด พอร์ตเชื่อมต่อ การเชื่อมต่อสายไฟ ต่อM3 × 0.5
ขนาด ไกด์ø5 ( ไกด์ เส้นผ่านศูนย์กลาง 5 มม.)ø6 ( ไกด์ เส้นผ่านศูนย์กลาง 6 มม.)

ส่วนประกอบ กระบอกลม SMC รุ่น MGJ

ลำดับชื่อชิ้นส่วนวัสดุบันทึก
1ตัวเครื่องอะลูมิเนียมอัลลอยฮาร์ดอะโนไดซ์
2ฝาครอบก้านอะลูมิเนียมอัลลอยโครเมต
3ลูกสูบอะลูมิเนียมอัลลอยโครเมต
4ก้านลูกสูบสเตนเลส-
5ตัวยึด แม่เหล็กอะลูมิเนียมอัลลอยChromated ใน เคส ของø6 (เส้นผ่าศูนย์กลาง 6 มม.)
สเตนเลสใน เคส ของø10 (เส้นผ่านศูนย์กลาง 10 มม.)
6ซีล ยึดอะลูมิเนียมอัลลอยChromated ใน เคส ของø6 (เส้นผ่าศูนย์กลาง 6 มม.)
สเตนเลสใน เคส ของø10 (เส้นผ่านศูนย์กลาง 10 มม.)
7ไกด์ คันเหล็กกล้าคาร์บอนชุบ โครเมี่ยม หนัก
8แผ่นเพลทอะลูมิเนียมอัลลอยฮาร์ดอะโนไดซ์
9สลักเกลียว หัว ซ็อกเก็ต/ช่องเสียบ แรงบิดเหล็กกล้าคาร์บอนนิกเกิล ใน เคส ของø6 (เส้นผ่าศูนย์กลาง 6 มม.)
สลักเกลียว หัว ซ็อกเก็ต/ช่องเสียบ หกเหลี่ยมเหล็กกล้าคาร์บอนนิกเกิล ใน เคส ของø10 (เส้นผ่าศูนย์กลาง 10 มม.)
10หัวน็อตหกเหลี่ยมเหล็กกล้าคาร์บอนชุบผิวนิกเกิล
11กระโปรงเรซิ่น-
12แม่เหล็ก--
13บุชชิ่งเรซิ่น/ ทองแดงผสม (หลายชั้น)-
14ปะเก็น ร็อดNBR-
15ปะเก็น ลูกสูบNBR-
16โอริงNBR-
