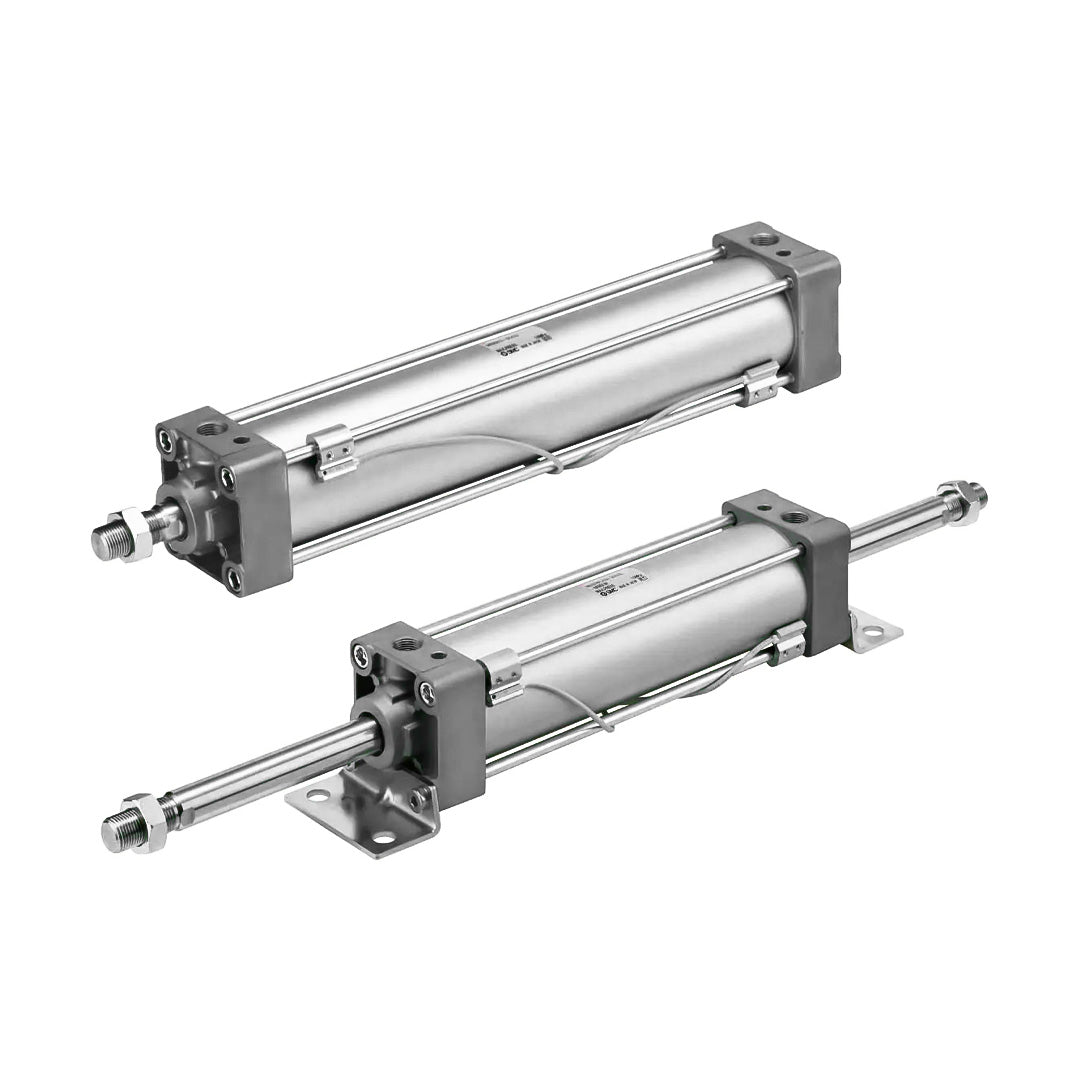

กระบอกลม SMC (Air Cylinder SMC) รุ่น MBKW

กระบอกลม SMC (Air Cylinder SMC) รุ่น MBKW

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

SMC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
2,256.00 ฿
2,256.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด กระบอกลม SMC (Air Cylinder SMC) รุ่น MBKW

ดูรายละเอียดทั้งหมด

รายละเอียด กระบอกสูบ SMC MBKW

รหัสสินค้าราคาขนาดเส้นผ่านศูนย์กลางรูในกระบอกสูบ (ท่อ) (Ø)ระยะเคลื่อนที่ (มิลลิเมตร)สวิตช์ อัตโนมัติขดลวด สายนำไฟฟ้าจำนวน สวิตช์อุปกรณ์ปลายก้านเหล็กประเภทของ อุปกรณ์รองรับท่อ ติดตั้ง
MBKB32-25Z2,256 บาท3225---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB32-75Z2,353 บาท3275---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB32-100Z2,402 บาท32100---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB32-150Z2,498 บาท32150---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB32-200Z2,594 บาท32200---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB32-250Z2,691 บาท32250---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB40-25Z2,353 บาท4025---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB40-75Z2,482 บาท4075---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB40-100Z2,546 บาท40100---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB40-125Z2,610 บาท40125---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB40-175Z2,740 บาท40175---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB40-200Z2,804 บาท40200---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB50-50Z3,255 บาท5050---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB50-75Z3,368 บาท5075---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB50-125Z3,594 บาท50125---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB50-300Z4,383 บาท50300---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB63-50Z3,868 บาท6350---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB63-150KZ5,447 บาท63150---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB80-50Z5,802 บาท8050---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB80-75Z5,963 บาท8075---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB80-100Z6,124 บาท80100---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB80-125Z6,286 บาท80125---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB80-700Z9,992 บาท80700---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB100-20Z6,286 บาท10020---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB100-50Z6,511 บาท10050---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB100-100Z6,962 บาท100100---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKB100-200Z7,865 บาท100200---ไม่มี เหล็กยึดประเภทพื้นฐาน
MBKD50-50Z3,417 บาท5050---ไม่มี เหล็กยึดรูปทรงตัว U ประเภทปิ๊น
MBKF32-50Z2,466 บาท3250---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF32-75Z2,514 บาท3275---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF32-250Z2,853 บาท32250---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF40-25Z2,514 บาท4025---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF40-100Z2,707 บาท40100---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF50-100Z3,642 บาท50100---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF80-200Z7,091 บาท80200---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF80-230Z7,414 บาท80230---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF80-700Z10,314 บาท80700---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF80-800Z10,959 บาท80800---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF100-40Z6,930 บาท10040---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF100-100Z7,381 บาท100100---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF100-150Z7,832 บาท100150---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF100-300Z9,186 บาท100300---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF100-700Z12,796 บาท100700---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKF100-750Z13,247 บาท100750---ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MBKG80-90Z6,446 บาท8090---ไม่มี เหล็กยึดหัว - ท้าย หน้าแปลน
MBKG80-200JZ8,171 บาท80200---ไม่มี เหล็กยึดหัว - ท้าย หน้าแปลน
MBKL40-500Z3,739 บาท40500---ไม่มี เหล็กยึดประเภทเท้า ตามแนวแกน
MBKT63-125Z4,754 บาท63125---ไม่มี เหล็กยึดวาล์วบอล กลาง
MBKT100-150Z-NW10,305 บาท100150---ข้อต่อร่วม รูปทรงตัว Uวาล์วบอล กลาง
MDBKB32-100Z-A93L3,336 บาท32100A9332ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB32-150Z2,562 บาท32150ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB32-150Z-M9N3,755 บาท32150M9N0.52ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB32-175Z-M9B3,771 บาท32175M9B0.52ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB32-250Z2,756 บาท32250ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB32-350Z2,950 บาท32350ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB32-350Z-M9N4,142 บาท32350M9N0.52ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB32-500Z3,239 บาท32500ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB32-500Z-M9BW4,496 บาท32500M9BW0.52ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB40-50Z2,482 บาท4050ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB40-50Z-M9B3,642 บาท4050M9B0.52ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB40-100Z-M9BW3,868 บาท40100M9BW0.52ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB40-150Z-M9BW3,997 บาท40150M9BW0.52ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB40-200Z2,869 บาท40200ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB40-200Z-M9BW4,126 บาท40200M9BW0.52ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB40-300Z3,126 บาท40300ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB40-500Z3,642 บาท40500ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB50-100Z3,578 บาท50100ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB50-100Z-A93L4,416 บาท50100A9332ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB50-150Z3,803 บาท50150ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB50-300Z4,480 บาท50300ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB50-400Z4,931 บาท50400ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB50-600Z-M9N6,994 บาท50600M9N0.52ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB63-50Z3,981 บาท6350ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB63-125Z4,319 บาท63125ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB63-200Z4,658 บาท63200ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB63-250Z-A54L6,446 บาท63250A5432ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB63-350Z5,334 บาท63350ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB63-600Z6,462 บาท63600ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB80-50Z5,930 บาท8050ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB80-100Z6,253 บาท80100ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB80-500Z8,831 บาท80500ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB100-50Z6,672 บาท10050ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB100-65Z6,898 บาท10065ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB100-200Z8,026 บาท100200ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB100-250Z8,477 บาท100250ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB100-350Z9,379 บาท100350ไม่มี สวิตช์--ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKB100-400Z-A93Z10,734 บาท100400A9352ไม่มี เหล็กยึดประเภทพื้นฐาน
MDBKD40-25Z2,578 บาท4025ไม่มี สวิตช์--ไม่มี เหล็กยึดรูปทรงตัว U ประเภทปิ๊น
MDBKD40-450Z-N-A934,786 บาท40450A930.52ไม่มี เหล็กยึดรูปทรงตัว U ประเภทปิ๊น
MDBKD63-75Z-NW-M9BL6,446 บาท6375M9B32ข้อต่อร่วม รูปทรงตัว Uรูปทรงตัว U ประเภทปิ๊น
MDBKF32-100Z2,627 บาท32100ไม่มี สวิตช์--ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MDBKF32-150Z-M9BL4,013 บาท32150M9B32ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MDBKF32-300Z-A93L3,884 บาท32300A9332ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MDBKF32-500Z-A93L4,270 บาท32500A9332ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MDBKF50-25Z-M9BL4,658 บาท5025M9B32ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MDBKF50-75Z3,626 บาท5075ไม่มี สวิตช์--ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MDBKF50-75Z-M9BL4,883 บาท5075M9B32ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MDBKF50-150Z-A934,674 บาท50150A930.52ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MDBKF50-300Z-M9B5,770 บาท50300M9B0.52ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน
MDBKF50-500Z-M9BW6,769 บาท50500M9BW0.52ไม่มี เหล็กยึดชนิดหน้าแปลน ปลายก้าน

วิธีดูรหัส กระบอกลม SMC รุ่น MBKW

Specification กระบอกลม SMC รุ่น MBKW

เส้นผ่านศูนย์กลางรูในท่อ (มิลลิเมตร)3240506380100
หนังบู๊การแสดงคู่ก้านเดี่ยว
ของไหลอากาศ
ความดัน พิสูจน์1.5 MPa
แรงดันใช้งานสูงสุด1.0 MPa
ความดัน ใช้งานขั้นต่ำ0.05 MPa
อุณหภูมิแวดล้อมและ อุณหภูมิของไหลไม่มี สวิตช์อัตโนมัติ: -10°C ถึง 70°C (ไม่มีการแช่แข็ง)
ด้วย สวิตช์อัตโนมัติ: -10 °C ถึง 60 °C (ไม่มีการแช่แข็ง)
การหล่อลื่นไม่ต้องการ
ความเร็วลูกสูบ50 ถึง 1,000 มม. / วินาที
ความ ความเผื่อ ยาวของ สโตรค/ระยะเคลื่อนที่สูงถึง 250: (0 ถึง +1.0), (251 ถึง 1,000: (0 ถึง +1.4),1,001 ถึง 1,500: (0 ถึง +1.8)
เบาะ*เบาะลมหรือ ยางกันกระแทก
ขนาด พอร์ตเชื่อมต่อ (Rc, NPT, G)1/81/43/81/2
ประเภท อุปกรณ์รองรับท่อประเภทพื้นฐาน, ประเภทเท้า, ประเภทหน้าแปลนปลายก้าน, ชนิดหน้าแปลนหัวท้าย
ประเภทเคลวิสเดี่ยวประเภทเคลวิสคู่ประเภท วาล์วบอล ตรงกลาง
ความแม่นยำของโครงสร้างป้องกันการหมุน ก้าน±0.5°±0.5°±0.3°
แรงบิด การหมุนที่อนุญาต: น้อยกว่าหรือน้อยกว่า0.250.450.640.790.93

ส่วนประกอบ กระบอกลม SMC รุ่น MBKW

จำนวนชื่อชิ้นส่วนวัสดุปริมาณหมายเหตุ
1ฝาครอบก้านอะลูมิเนียม Diecast1ไตรวาเลนท์ โคร เมี่ยม
2ฝาครอบ หัวอะลูมิเนียม Diecast1ไตรวาเลนท์ โคร เมี่ยม
3ท่อทรง กระบอกสูบอะลูมิเนียมผสม1อ อะลูมิเนียม ชุบแข็ง
4ก้านลูกสูบสเตนเลส1—
5ลูกสูบอะลูมิเนียมผสม1—
6แหวน รองเหล็กกล้า2สังกะสี โครเมต
7น๊อตตัวเมีย ลูกสูบเหล็กกล้า1สังกะสี โครเมต
8ไกด์ ไม่หมุนตลับลูกปืน/รองลื่น อัลลอยด์1—
9วาล์ว เบาะขดลวดเหล็กกล้า2สังกะสี ไตรวาเลนท์โครเมต
10แหวนล็อคเหล็กกล้า สำหรับ สปริง2⌀40 ถึง 100 มม.
11ลูกหมากเหล็กกล้าคาร์บอน4สังกะสี ไตรวาเลนท์โครเมต
12น๊อตตัวเมีย ลูกหมากเหล็กกล้าคาร์บอน8สังกะสี ไตรวาเลนท์โครเมต
13สวม แหวนเรซิ่น1—
*14ซีล ก้านNBR1—
*15ซีล ลูกสูบNBR1—
*16ซีล เบาะยูรีเทน2—
17ซีล วาล์ว เบาะNBR2—
*18ปะเก็น สายยาง กระบอกสูบNBR2—
19น๊อตตัวเมีย ปลายก้านเหล็กกล้า1สังกะสี ไตรวาเลนท์โครเมต
20แม่เหล็ก—(1)—
21สกรูตัวหนอน หัวหกเหลี่ยมขดลวดเหล็กกล้า2ไตรวาเลนท์โครเมต สีดำ
