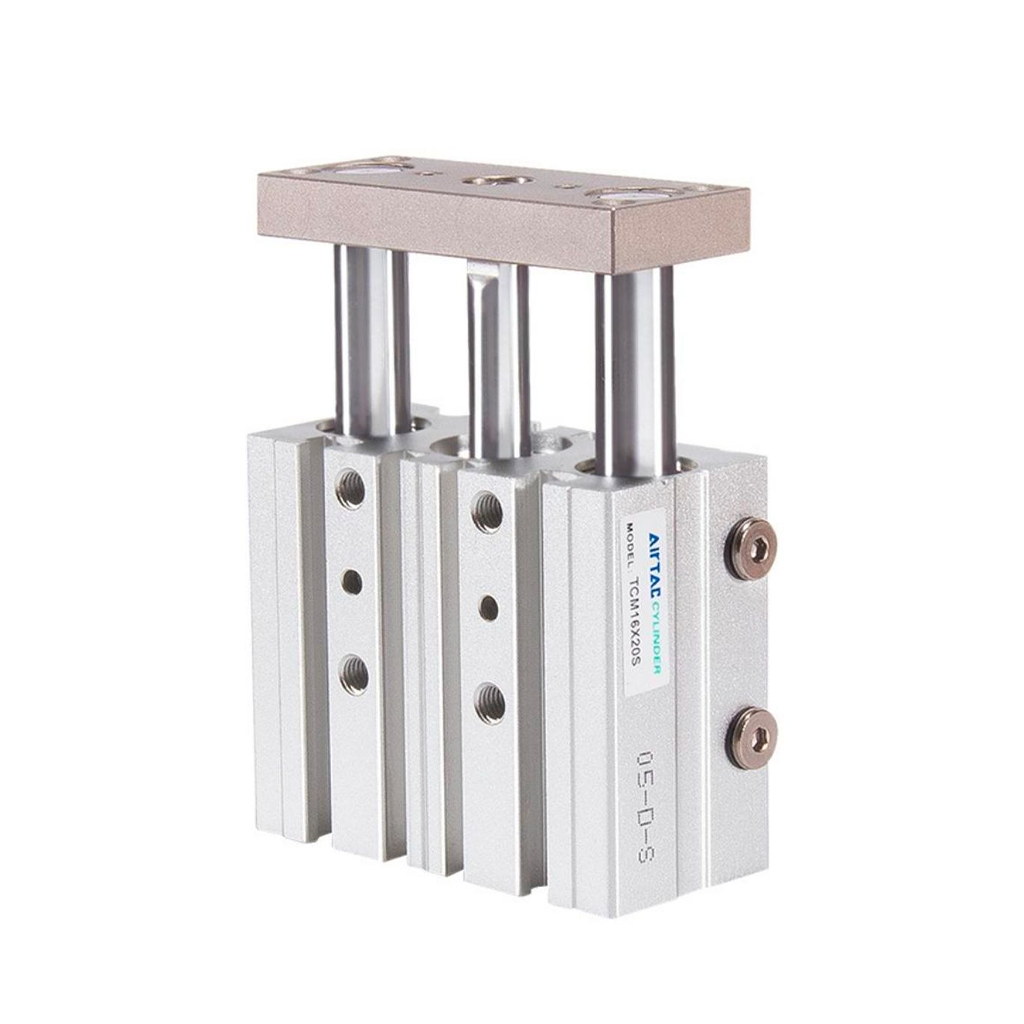

กระบอกลม AIRTAC TCM-16X90-S-P

กระบอกลม AIRTAC TCM-16X90-S-P ชูจุดเด่นด้านความรวดเร็วและแม่นยำในการสั่งการ กระบอกลม AirTAC ซีรีส์นี้มีกลไกป้องกันการหมุน (Non-rotating) ที่ทำงานได้อย่างสมบูรณ์แบบผ่านแกนนำทางขนาดใหญ่ ระยะชัก 90 มม. ออกแบบมาเพื่อเติมเต็มช่องว่างระหว่างระยะมาตรฐาน การเรียนรู้การใช้กระบอกลมที่มีแกนนำทางในตัวจะช่วยให้วิศวกรสามารถลดต้นทุนในการซื้อรางเลื่อน (Linear Guide) เพิ่มเติมได้ ซีลยางคุณภาพสูงยังรองรับการทำงานกับลมอัดที่มีความชื้นหรือมีฝุ่นปะปนเล็กน้อยได้ดี ถือเป็นอุปกรณ์ที่ทนทานและพร้อมลุยในทุกสภาวะการผลิต

คุณสมบัติ

• กระบอกลมทรงสี่เหลี่ยมกะทัดรัดซีรีส์ TCM จากแบรนด์ AIRTAC
• ขนาดลูกสูบ 16 มม. และระยะชัก 90 มม.
• โครงสร้างน้ำหนักเบาแต่ให้แรงขับเคลื่อนสม่ำเสมอ
• ยางกันกระแทกปลายทางช่วยลดเสียงดังและการสั่นสะเทือน
• รองรับแรงดันลมใช้งานทั่วไปได้อย่างมีประสิทธิภาพ

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมควบคุมระยะเคลื่อนที่แบบมีไกด์ร็อดนำทาง
• ขนาดความโตลูกสูบ (Bore Size): 16 มม. ระยะชัก (Stroke): 90 มม.
• แรงดันใช้งานแนะนำระหว่าง 0.15 ถึง 1.0 MPa
• ปะเก็นยางกันกระแทกสังเคราะห์ลดเสียงกระทบกระแทกช่วงสุดปลายทาง
• ขนาดกะทัดรัด ช่วยประหยัดพื้นที่จัดวาง Layout เครื่องจักร

NO.	Item	Material
1	Fixing	Carbon steel
2	Leader	Carbon steel
3	Body	Aluminum alloy
4	C clip	Spring steel
5	Front cover	Aluminum alloy
6	Bumper	TPU
7	Piston rod O=ring	NBR
8	Screw	Alloy steel
9	O-ring	NBR
10	Bearing	Bearing steel/brass
11	C clip	Spring sdteel
12	Piston seal	NBR
13	O-ring	NBR
14	Back cover	Brass/aluminum alloy
15	Piston rod	Carbon steel
16	Piston	Brass aluminum alloy
17	Magnet holder	Brass/aluminum alloy
18	Magnet washer	NBR
19	Magnet	Rare EArth/Plastic
20	Screw	Alloy steel
21	Screw	Alloy steel
22	Spacer	Aluminum alloy

ข้อมูลทางเทคนิค

• รูปแบบกระบอก: กระบอกลมป้องกันการหมุน (Guide Cylinder) TCM
• ขนาดความโตของรูลูกสูบ (Bore): 16 มิลลิเมตร
• ความยาวช่วงชักทำงานของแกน (Stroke): 90 มิลลิเมตร
• การรองรับตำแหน่ง: มาพร้อมแม่เหล็ก (S) ฝังที่ลูกสูบรองรับออโต้สวิตช์
• ประเภทระบบลม: ควบคุมลมเข้า-ออกสองทาง (Double Acting) ชนิดเกลียว PT (P)

เอกสารข้อมูล

กระบอกลม AIRTAC TCM-16X90-S-P Data Sheet
