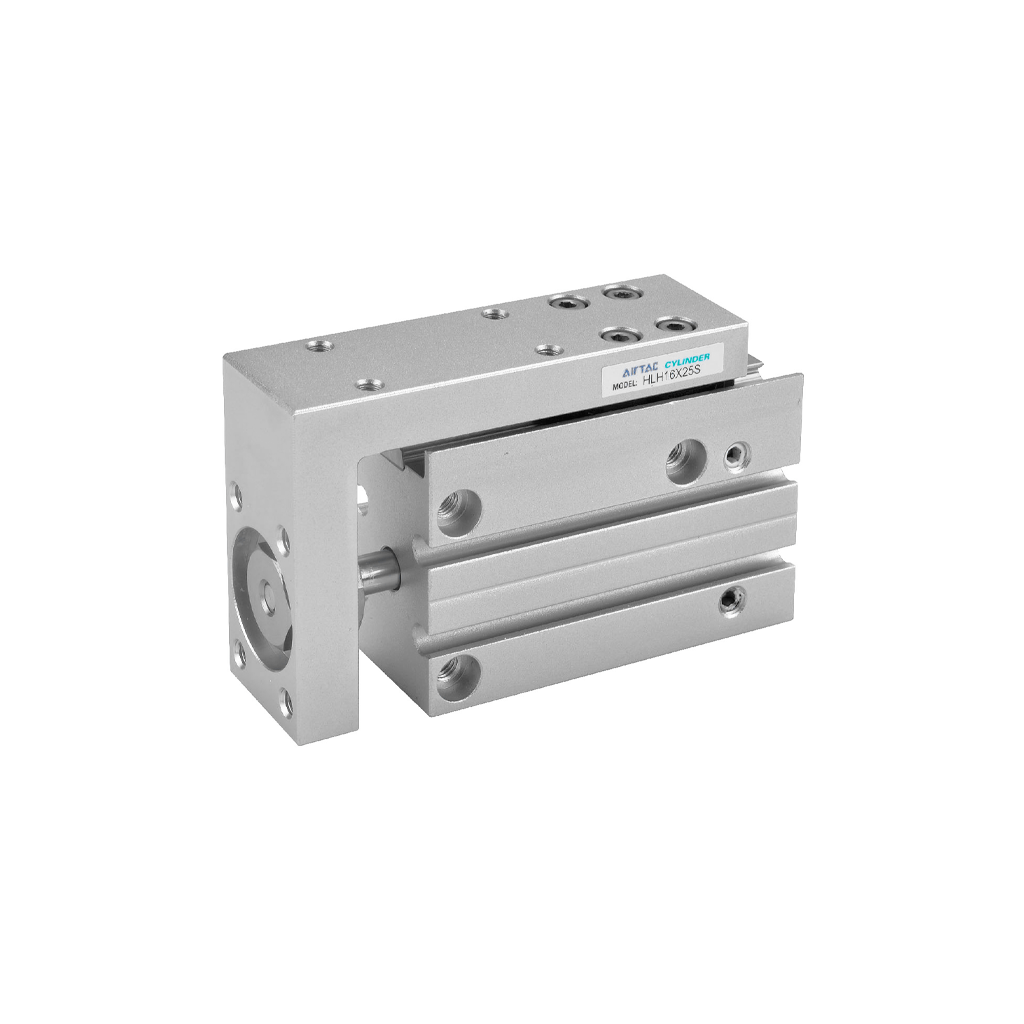

กระบอกลม AIRTAC HLH6X30-S

กระบอกลม AIRTAC HLH6X30-S เป็นกระบอกลมขนาดไมโครที่มีความแม่นยำสูงมากสำหรับการใช้งานในอุตสาหกรรมไฮเทค การมีไกด์นำทางแม้ในขนาดที่เล็กช่วยรักษาแนวการเคลื่อนที่ให้ตรงเป้าหมาย ป้องกันความเสียหายต่อชิ้นงานขนาดเล็กและช่วยให้ระบบนิวเมติกส์ทำงานได้อย่างสมบูรณ์แบบ

คุณสมบัติ

• กระบอกลมโต๊ะสไลด์ไมโครซีรีส์ HLH ขนาดจิ๋วสุด 6 มิลลิเมตร ระยะชัก 30 มิลลิเมตร
• ออกแบบเฉพาะสำหรับงานไมโครนิวเมติกส์ที่ต้องการความแม่นยำสูงในพื้นที่จำกัดมากๆ
• โครงสร้างไกด์ในตัวช่วยประคองแกนสูบขนาดจิ๋วไม่ให้คดงอหรือบิดตัว
• น้ำหนักเบาและกะทัดรัดสูงสุด เหมาะสำหรับติดตั้งบนหัวพิก และแขนกลความเร็วสูง
• รองรับการทำงานรอบจัด ทนทานต่อการขยับซ้ำๆ ในอุตสาหกรรมอิเล็กทรอนิกส์

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมโต๊ะสไลด์จิ๋วพิเศษ (Micro Slide Table) รุ่นเล็กสุด
• ขนาดกระบอกสูบ (Bore): 6 มม. ระยะชัก (Stroke): 30 มม.
• ความกว้างรางนำทาง (Guide Rail): 5 มม. พร้อมตลับลูกปืนเม็ดกลมจิ๋ว
• ขนาดพอร์ตลม: M5x0.8
• ความเที่ยงตรง: ออกแบบมาเพื่ออุปกรณ์อัตโนมัติความละเอียดสูงและอุปกรณ์การแพทย์

NO.	Item	Material
1	Slide table	Aluminum alloy
2	Piston rod	stainless steel
3	Hexagon nut	Carbon steel
4	Hexagon nut	Carbon steel
5	Rod seal	NBR
6	Body	Aluminum alloy
7	Screw	Carbon steel
8	Linear guide	Stainless steel
9	Slide block	-
10	Bumper	TPU
11	Magnet holder	Aluminum alloy
12	Magnet washer	NBR
13	Magnet	Sintered metal
14	Steel ball	SUS304
15	Piston seal	NBR
16	Piston	Aluminum alloy
17	O-ring	NBR
18	Bumper	TPU
19	Back cover	Aluminum alloy
20	C clip	Spring steel

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 6 มม. ขนาดเล็กจิ๋วระดับไมโครไซลินเดอร์
• ระยะชัก (Stroke): 30 มม. ระยะการทำงานที่ยาวพอเหมาะสำหรับงานสอดแทรกชิ้นส่วน
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 0.7 MPa ทำงานด้วยปริมาณลมต่ำ ประหยัดพลังงาน
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกช่วยลดเสียงและแรงสะเทือนภายใน
• รูปแบบการติดตั้ง (Mounting Type): ออกแบบสำหรับติดตั้งในพื้นที่จำกัดสูง เช่น อุปกรณ์ไมโคร

เอกสารข้อมูล

กระบอกลม AIRTAC HLH6X30-S Data Sheet
