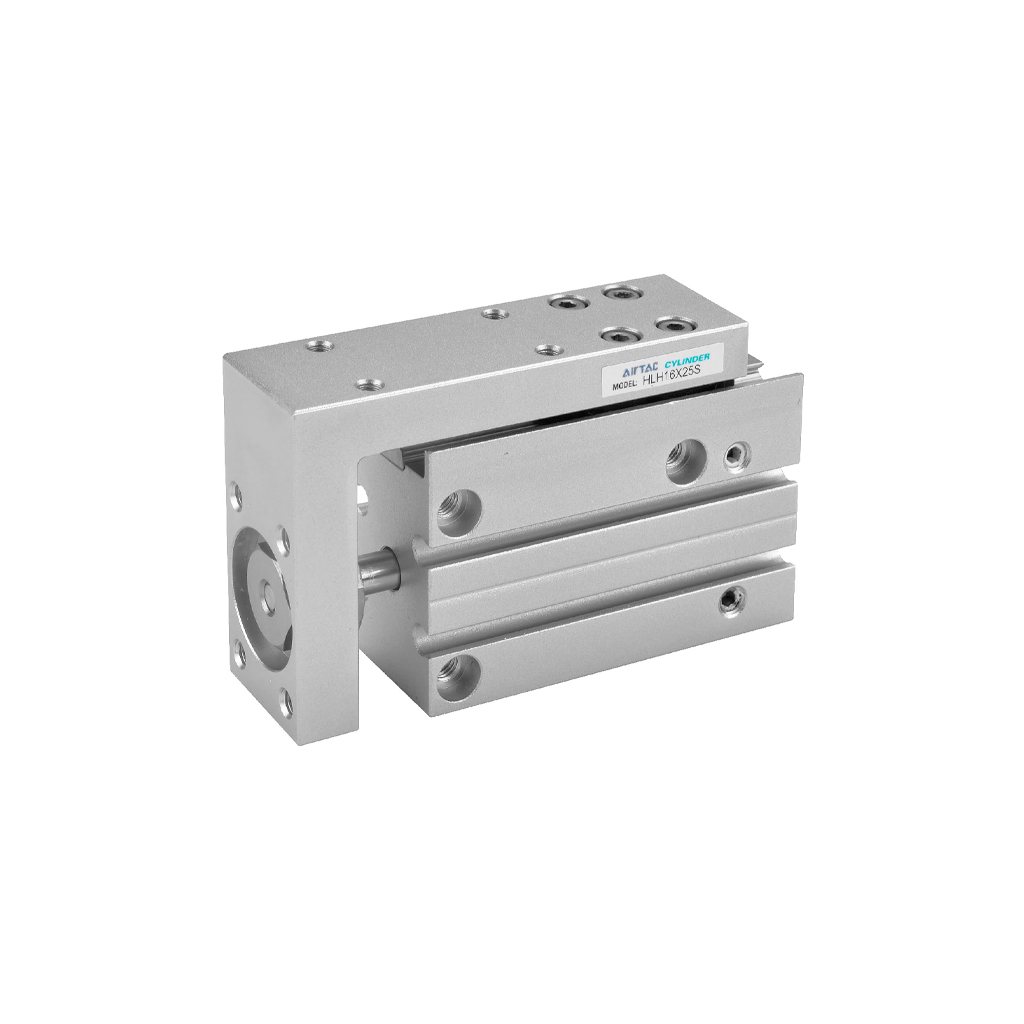

กระบอกลม AIRTAC HLH16X20-S

กระบอกลม AIRTAC HLH16X20-S ช่วยให้การผลักหรือดันชิ้นงานในพื้นที่คับแคบเป็นไปอย่างมีประสิทธิภาพ การออกแบบโครงสร้างให้มีน้ำหนักเบาแต่แข็งแรงช่วยลดภาระของแขนกลหรือชุดขับเคลื่อนหลัก ทำให้เครื่องจักรโดยรวมทำงานได้อย่างรวดเร็วและมีเสถียรภาพมากยิ่งขึ้น

คุณสมบัติ

• กระบอกลมสไลด์ขนาด 16 มิลลิเมตร ระยะชัก 20 มิลลิเมตร สำหรับงานจำกัดพื้นที่แต่ต้องการความแม่นยำสูง
• โครงสร้างแข็งแรง ทนทานต่อแรงเค้นทางกลในกระบวนการผลิต
• การเคลื่อนที่ราบรื่น ไม่สะดุด ช่วยถนอมชิ้นงานไม่ให้เกิดความเสียหาย
• ซีลยางยืดหยุ่นดี ทนทานต่อน้ำมันและสภาพแวดล้อมโรงงาน
• ประหยัดพลังงานลมด้วยปริมาตรห้องสูบที่เหมาะสม

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมสไลด์ขนาดจิ๋วแอคชั่นคู่
• ขนาดกระบอกสูบ (Bore): 16 มม. ระยะชัก (Stroke): 20 มม.
• รูยึดชิ้นงาน: เจาะตราช้างพร้อมใช้งานติดตั้งจากสี่ทิศทาง
• ตัวนำทาง: ตลับลูกปืนเม็ดกลมขนาดเล็กวิ่งบนรางคู่ขนาน
• ระบบตรวจจับ: รองรับการติดตั้งสวิทช์เซนเซอร์แม่เหล็กข้างตัวถัง

NO.	Item	Material
1	Slide table	Aluminum alloy
2	Piston rod	stainless steel
3	Hexagon nut	Carbon steel
4	Hexagon nut	Carbon steel
5	Rod seal	NBR
6	Body	Aluminum alloy
7	Screw	Carbon steel
8	Linear guide	Stainless steel
9	Slide block	-
10	Bumper	TPU
11	Magnet holder	Aluminum alloy
12	Magnet washer	NBR
13	Magnet	Sintered metal
14	Steel ball	SUS304
15	Piston seal	NBR
16	Piston	Aluminum alloy
17	O-ring	NBR
18	Bumper	TPU
19	Back cover	Aluminum alloy
20	C clip	Spring steel

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 16 มม. วัสดุอะลูมิเนียมอัลลอยด์ทนทาน น้ำหนักเบา
• ระยะชัก (Stroke): 20 มม. ระยะสั้นเหมาะกับงานกดหรือหนีบชิ้นงานชิ้นเล็ก
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 0.7 MPa รักษาแรงดันได้อย่างคงที่
• ประเภทการกันกระแทก (Cushion Type): ยางบัฟเฟอร์ลดเสียงรบกวนในโรงงานอุตสาหกรรม
• รูปแบบการติดตั้ง (Mounting Type): รูยึดน็อตเจาะลึกเพื่อการยึดเกาะที่แน่นหนา

เอกสารข้อมูล

กระบอกลม AIRTAC HLH16X20-S Data Sheet
