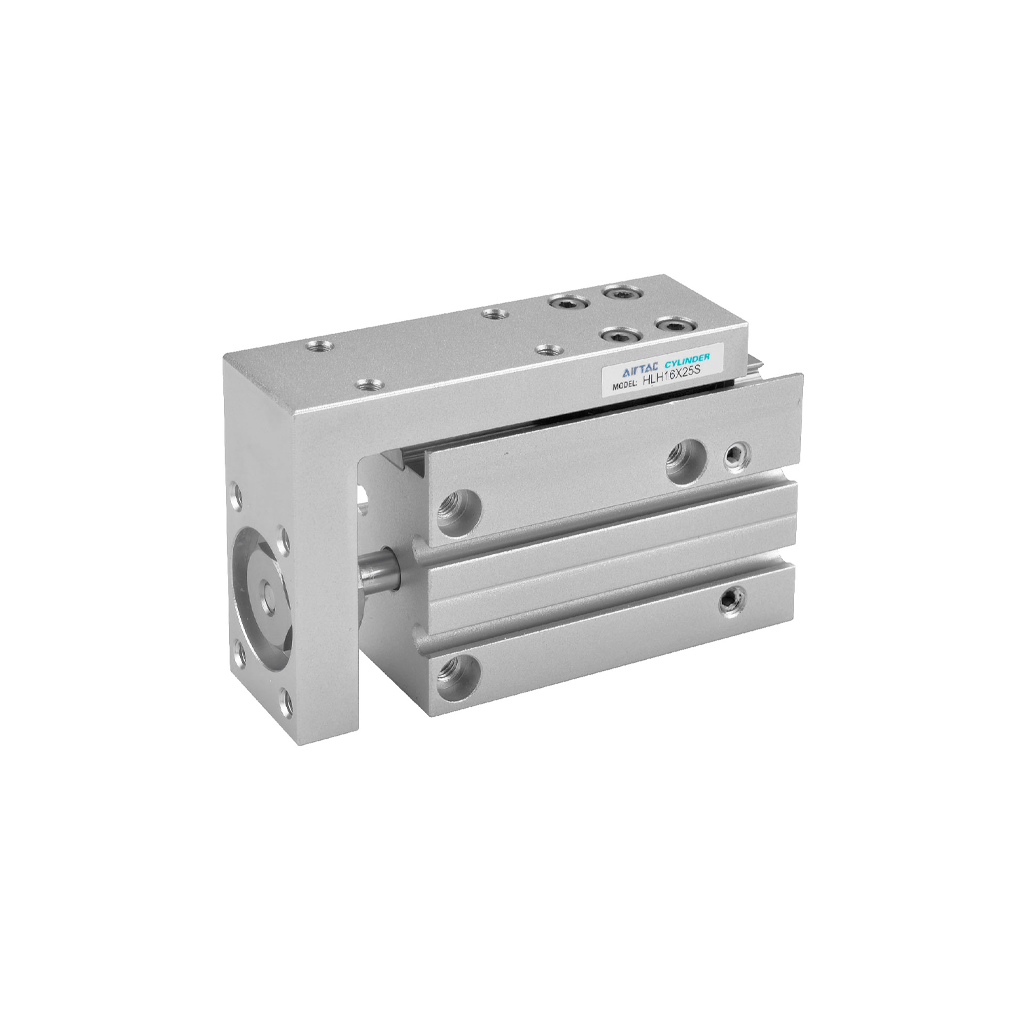

กระบอกลม AIRTAC HLH10X50-S

กระบอกลม AIRTAC HLH10X50-S เหมาะสำหรับงานไมโครนิวเมติกส์ที่ต้องการความแม่นยำสูงและพื้นที่ติดตั้งน้อยมากๆ โครงสร้างขนาดเล็กพิเศษพร้อมไกด์นำศูนย์ช่วยให้การเคลื่อนที่ในแนวยาวมีความเสถียร ไม่สั่นคลอน และช่วยขับเคลื่อนชิ้นส่วนที่มีน้ำหนักเบาได้อย่างมีประสิทธิภาพ

คุณสมบัติ

• กระบอกลมโต๊ะสไลด์จิ๋ว ซีรีส์ HLH ขนาดเส้นผ่านศูนย์กลาง 10 มิลลิเมตร ระยะชัก 50 มิลลิเมตร
• ออกแบบมาสำหรับงานไมโครนิวเมติกส์ที่ต้องการความเที่ยงตรงสูงในพื้นที่แคบ
• โครงสร้างไกด์สไลด์ในตัวช่วยป้องกันการบิดหมุนของก้านสูบอย่างสมบูรณ์แบบ
• น้ำหนักเบาเป็นพิเศษ ลดความเฉื่อยในชุดเคลื่อนที่ความเร็วสูง
• ติดตั้งง่าย พร้อมช่องต่อลมและร่องยึดเซนเซอร์ตรวจจับตำแหน่งครบครัน

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมสไลด์ขนาดเล็กพิเศษ (Micro Slide Table) แบบสองทาง
• ขนาดกระบอกสูบ (Bore): 10 มม. ระยะชัก (Stroke): 50 มม.
• ความกว้างรางนำทาง (Guide Rail): 7 มม.
• ขนาดพอร์ตลม: M5x0.8
• คุณสมบัติ: มีความเที่ยงตรงสูงเหมาะกับงานอุตสาหกรรมอิเล็กทรอนิกส์ขนาดเล็ก

NO.	Item	Material
1	Slide table	Aluminum alloy
2	Piston rod	stainless steel
3	Hexagon nut	Carbon steel
4	Hexagon nut	Carbon steel
5	Rod seal	NBR
6	Body	Aluminum alloy
7	Screw	Carbon steel
8	Linear guide	Stainless steel
9	Slide block	-
10	Bumper	TPU
11	Magnet holder	Aluminum alloy
12	Magnet washer	NBR
13	Magnet	Sintered metal
14	Steel ball	SUS304
15	Piston seal	NBR
16	Piston	Aluminum alloy
17	O-ring	NBR
18	Bumper	TPU
19	Back cover	Aluminum alloy
20	C clip	Spring steel

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 10 มม. ขนาดเล็กจิ๋วพิเศษ น้ำหนักเบาเป็นพิเศษ
• ระยะชัก (Stroke): 50 มม. ระยะชักยาวสำหรับกระบอกสูบขนาดจิ๋ว
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 0.7 MPa ทำงานด้วยปริมาณลมน้อย
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกช่วยลดความเสียหายจากแรงกระแทก
• รูปแบบการติดตั้ง (Mounting Type): ติดตั้งง่ายในอุปกรณ์อิเล็กทรอนิกส์และเครื่องมือแพทย์

เอกสารข้อมูล

กระบอกลม AIRTAC HLH10X50-S Data Sheet
