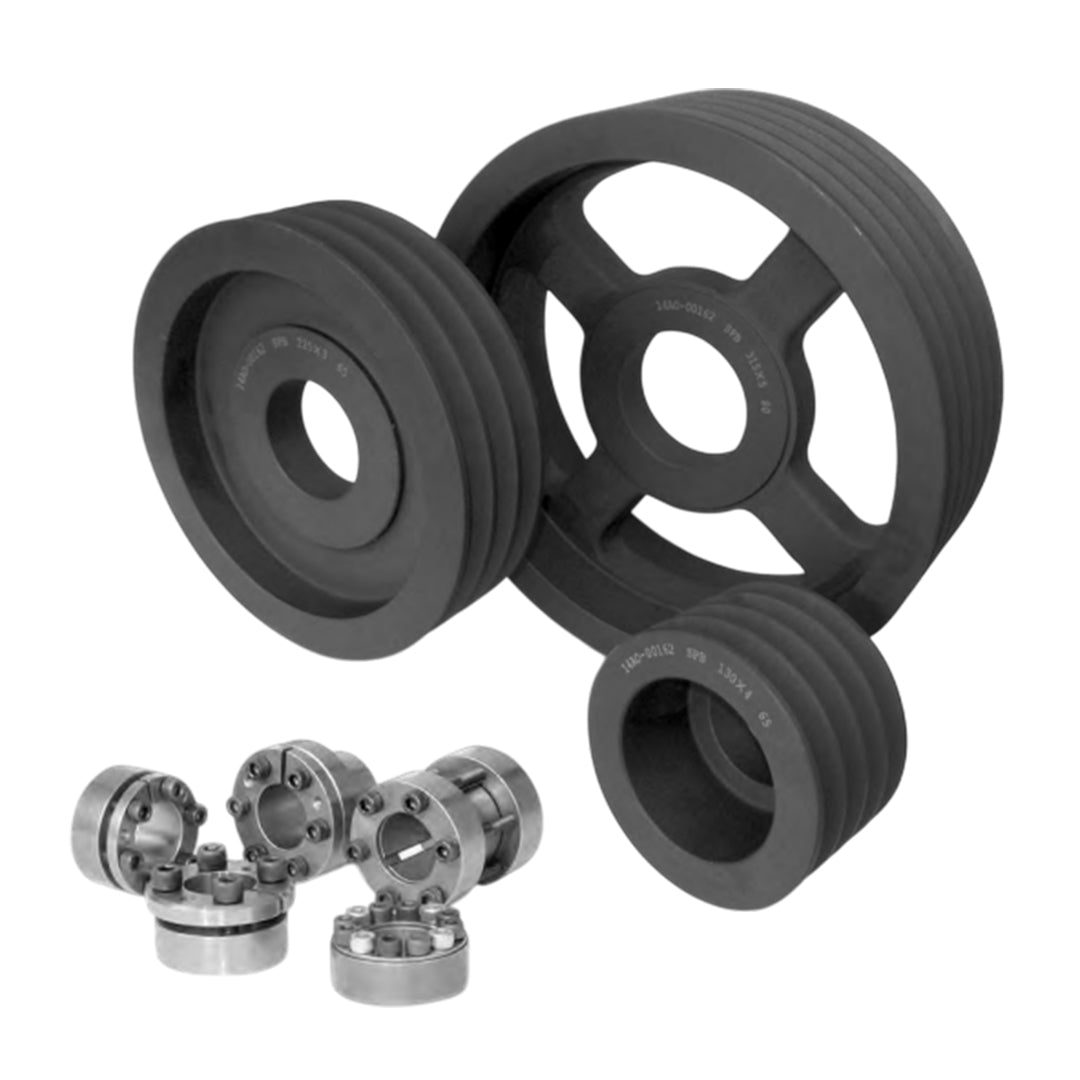

V pulley มูเล่ MEGADYNE V-belt pulleys for locking devices code CK01703

มูเล่ย์ (Pulley) หรือ พูลเล่ย์ สายพานวีของ Megadyne ได้รับการผลิตอย่างพิถีพิถันตามมาตรฐานสากล ISO 4183 และ DIN 2211-3 โดยใช้วัสดุเหล็กหล่อเกรด EN-GJL-200 ที่แข็งแรง ทนทาน และผ่านการทำผิวด้วยกระบวนการฟอสเฟตเพื่อเพิ่มความต้านทานการกัดกร่อนและการสึกหรอ มูเล่ย์ (Pulley) หรือ พูลเล่ย์ ทุกชิ้นผ่านการปรับสมดุลแบบสถิต เพื่อให้การทำงานราบรื่น ลดการสั่นสะเทือน และสามารถรองรับการทำงานที่ความเร็วรอบนอกสูงสุดถึง 35 เมตรต่อวินาที ทำให้มั่นใจได้ถึงประสิทธิภาพและความน่าเชื่อถือในการใช้งานในระบบส่งกำลังทางอุตสาหกรรมที่หลากหลาย

คุณสมบัติ

• คุณภาพตามมาตรฐานสากล: ผลิตตามข้อกำหนดและมาตรฐานสากลที่เข้มงวด เช่น ISO 4183 และ DIN 2211-3 เพื่อให้มั่นใจในความถูกต้องของขนาด ความทนทาน และความเข้ากันได้กับสายพานและระบบอื่นๆ
• วัสดุคุณภาพสูง: เลือกใช้วัสดุเหล็กหล่อเกรด EN-GJL-200 (เทียบเท่า GG25) ตามมาตรฐาน UNI EN 1561 ซึ่งให้คุณสมบัติทางกลที่ดีเยี่ยม ทั้งความแข็งแรง ทนทานต่อการสึกหรอ และความสามารถในการดูดซับแรงสั่นสะเทือน
• การปรับสมดุลที่แม่นยำ: ผ่านกระบวนการปรับสมดุลแบบสถิติ (Statically Balanced) เพื่อลดการสั่นสะเทือน (Vibration) และเสียงรบกวนในระหว่างการทำงาน ช่วยยืดอายุการใช้งานของรอก สายพาน และชิ้นส่วนอื่นๆ ของเครื่องจักร
• การเคลือบผิวเพื่อการปกป้อง: หลังจากการแปรรูปทางกล จะมีการทำผิวด้วยกระบวนการฟอสเฟต (Phosphating) เพื่อสร้างชั้นป้องกันบนพื้นผิวโลหะ ช่วยเพิ่มความต้านทานการกัดกร่อน (Corrosion Resistance) และลดการสึกหรอ
• ความทนทานต่อการใช้งานหนัก: โครงสร้างและวัสดุที่เลือกใช้ช่วยให้รอกสามารถทนทานต่อแรงบิดสูงและสภาวะการทำงานที่ต้องการความน่าเชื่อถือ
• ความเข้ากันได้หลากหลาย: ออกแบบมาให้รองรับสายพานร่องวีประเภทต่างๆ และมีรูปแบบรูเพลาที่หลากหลาย เช่น Pilot Bore, Taper Bore, QD Bush Bores และ Mi-Lock (Bi-Lock) เพื่อความยืดหยุ่นในการติดตั้ง

ข้อมูลจำเพาะ

• มาตรฐานที่อ้างอิง: ISO 4183 และ DIN 2211-3
• วัสดุ: เหล็กหล่อ EN-GJL-200 (ตามมาตรฐาน UNI EN 1561)
• การปรับสมดุล: แบบสถิต (Statically Balanced)
• การทำผิว: ฟอสเฟต (Phosphating)
• ความเร็วรอบนอกสูงสุดที่แนะนำ: 35 เมตร/วินาที (m/s)
• ประเภทรูเพลาที่มีจำหน่าย: Pilot Bore (รูนำศูนย์) Taper Bore (สำหรับปลอกเรียว Taper Bush) QD Bush Bores (สำหรับปลอก QD) Mi-Lock (Bi-Lock) Pulleys

ข้อมูลทางเทคนิค

Cod. Interno / Internal code Code Interne / Internal code Codice Interno	Dp	De	Gole / Grooves Rillen / Gorges Canales	Forma / Form Forme / Forme Forma	** ØdH8			F	H	ØS	M	Ø Db	N
					Ø 55	Ø 65	Ø 80
CK01301**	130	139,6	1	2	55	65	80	34	25		9	75
CK01302**			2	2	55	65	80	59,5	27		32,5	75
CK01303**			3	2	55	65	80	85	27		58	75
CK01304**			4	2	55	65	80	111	27		83,5	75
CK01305**			5	2	55	65	80	136	27		109	75
CK01401**	140	149,6	1	2	55	65	80	34	25		9	83
CK01402**			2	2	55	65	80	59,5	27		32,5	83
CK01403**			3	2	55	65	80	85	27		58	83
CK01404**			4	2	55	65	80	111	27		83,5	83
CK01405**			5	2	55	65	80	136	27		109	83
CK01501**	150	159,6	1	2	55	65	80	34	25		9	93
CK01502**			2	2	55	65	80	59,5	27		32,5	93
CK01503**			3	2	55	65	80	85	27		58	93
CK01504**			4	2	55	65	80	111	27		83,5	93
CK01505**			5	2	55	65	80	136	27		109	93
CK01601**	160	169,6	1	2	55	65	80	34	25		9	103
CK01602**			2	2	55	65	80	59,5	27		32,5	103
CK01603**			3	2	55	65	80	85	27		58	103
CK01604**			4	2	55	65	80	111	27		83,5	103
CK01605**			5	3	55	65	80	136	27		109	103
CK01701**	170	179,6	1	2	55	65	80	34	25		9	113
CK01702**			2	3	55	65	80	59,5	27		32,5	113
CK01703**			3	2	55	65	80	85	27		58	113
CK01704**			4	3	55	65	80	111	27		83,5	113
CK01705**			5	3	55	65	80	136	27		109	113
CK01801**	180	189,6	1	2	55	65	80	34	25		9	123
CK01802**			2	2	55	65	80	59,5	27		32,5	123
CK01803**			3	3	55	65	80	85	27		58	123
CK01804**			4	3	55	65	80	111	27		83,5	123
CK01805**			5	3	55	65	80	136	27		109	123
CK01901**	190	199,6	1	2	55	65	80	34	25		9	133
CK01902**			2	2	55	65	80	59,5	27		32,5	133
CK01903**			3	2	55	65	80	85	27		58	133
CK01904**			4	3	55	65	80	111	27		83,5	133
CK01905**			5	3	55	65	80	136	27		109	133
CK02001**	200	209,6	1	2	55	65	80	34	25		9	143
CK02002**			2	2	55	65	80	59,5	27		32,5	143
CK02003**			3	2	55	65	80	85	27		58	143
CK02004**			4	3	55	65	80	111	27		83,5	143
CK02005**			5	3	55	65	80	136	27		109	143
CK02251**	225	234,6	1	3		65	80	34	25	120	9	168	18
CK02252**			2	3		65	80	59,5	27	120	32,5	168	18
CK02253**			3	3		65	80	85	27	120	58	168	25
CK02254**			4	3		65	80	111	27	120	83,5	168	25
CK02255**			5	3		65	80	136	27	120	109	168	25
