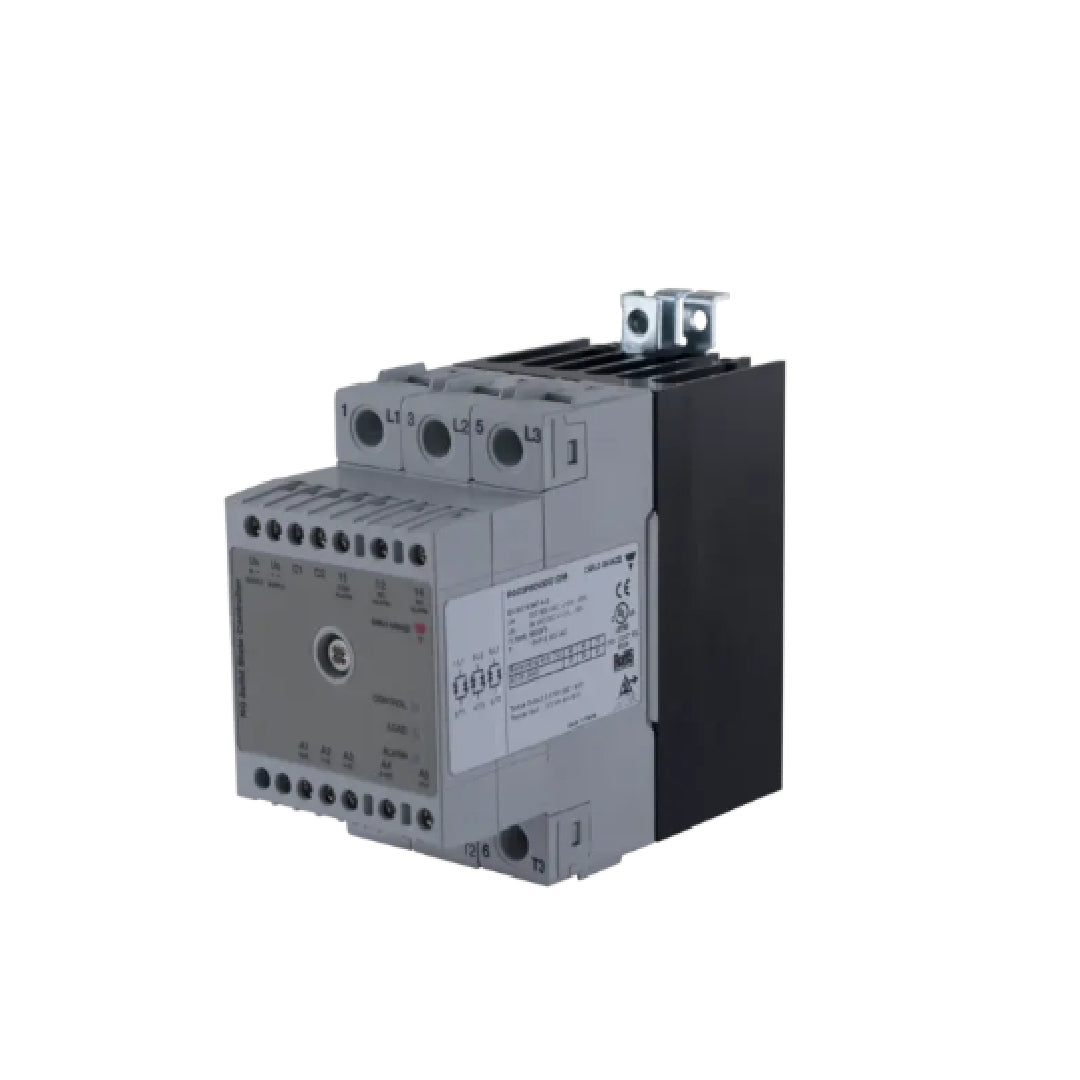

Solid State Relay carlo gavazzi RGC3P60V20EDP

Solid State Relay carlo gavazzi RGC3P60V20EDP โซลิดสเตตรีเลย์ 3 เฟสแบบควบคุมตามสัดส่วนจากตระกูล RGC3P ของแบรนด์ Carlo Gavazzi ที่สามารถปรับระดับการจ่ายกำลังไฟฟ้าเข้าสู่โหลด 600 โวลต์ 20 แอมแปร์ได้อย่างละเอียดตามระดับแรงดันสัญญาณอนาล็อก มีโหมดการสวิตชิ่งให้เลือกหลายรูปแบบเพื่อป้องกันปัญหาไฟกระพริบในระบบสายส่งและยืดอายุการใช้งานของขดลวดฮีตเตอร์ ตัวเครื่องติดตั้งพัดลมระบายความร้อนและระบบป้องกันอุณหภูมิเกินพิกัดในตัว ช่วยให้การควบคุมอุณหภูมิในกระบวนการผลิตที่มีความไวสูงทำได้อย่างแม่นยำ

คุณสมบัติ

• โซลิดสเตตรีเลย์ 1 เฟส พร้อมฮีตซิงก์ระบายความร้อน พิกัดกระแส 15 A สำหรับระบบไฟฟ้าแรงดันสูงสุด 600 VAC
• รับสัญญาณควบคุมไฟตรง (DC Input) และทำงานด้วยระบบ Zero Cross Switching เพื่อการตัดต่อโหลดความร้อนที่แม่นยำ
• ขั้วต่อสายแบบสกรู (KKE) แข็งแรงทนทาน พร้อมโครงสร้างป้องกันการสัมผัสส่วนที่มีไฟฟ้าตามมาตรฐาน IP20
• ตัวเรือนมีความกว้างเพียง 17.8 มิลลิเมตร ช่วยให้ประหยัดพื้นที่การติดตั้งในตู้ควบคุมที่มีขนาดจำกัดได้อย่างยอดเยี่ยม
• เป็นทางเลือกที่คุ้มค่าสำหรับการควบคุมฮีตเตอร์ขนาดย่อมที่ต้องการความแม่นยำของอุณหภูมิสูงกว่าการใช้คอนแทคเตอร์ทั่วไป

ข้อมูลจำเพาะ

• การควบคุมมุมเฟส 3 เฟส (3-Pole Proportional SSR): โซลิดสเตตคอนแทคเตอร์ 3 โพล ซีรีส์ RGC3P สำหรับหรี่หรือควบคุมกำลังไฟฟ้าแบบต่อเนื่อง
• พิกัดแรงดันและกระแสใช้งาน: รองรับแรงดันไฟสลับ 180 ถึง 660 VAC (1200 Vp) และจ่ายกระแสโหลดได้สูงสุด 20 AAC ต่อเฟส
• สัญญาณควบคุมอนาล็อกและไฟเลี้ยง: รับสัญญาณอนาล็อกอินพุต 0-5 VDC, 1-5 VDC หรือ 0-10 VDC (โหมด Phase Angle) พร้อมใช้ไฟเลี้ยงวงจร 24 VAC/DC
• ระบบตรวจจับความผิดปกติ (Diagnostics): มีฟังก์ชันตรวจจับไฟเมนขาดหาย (Mains Loss Detection) และตรวจจับอุณหภูมิเกิน (Over-temperature Detection)
• โครงสร้างและการติดตั้ง: มาพร้อมฮีตซิงก์ระบายความร้อนในตัว น้ำหนักประมาณ 680 กรัม ติดตั้งได้ทั้งบนราง DIN Rail และยึดแผงพาแนลมาตรฐาน IP20

โหมดการสลับเอาต์พุต	Proportional
จำนวน poles	3
กระแสไฟฟ้าที่กำหนด AC-51	20 A
แรงดันไฟฟ้าในการทำงาน	180 V . 660 V
ควบคุมแรงดันไฟฟ้า DC	0V . 10 V
Analogue control signal	0-10V, 0-5V, 1-5V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ควบคุมแบบสัดส่วน 3 เฟส (3-Phase Proportional Controller) พร้อมฮีตซิงก์
• รับสัญญาณอนาล็อกอินพุต 0 ถึง 10 VDC (V) สำหรับปรับระดับกำลังไฟฟ้าโหลด 3 เฟสอย่างต่อเนื่อง
• รองรับแรงดันโหลดสูงสุด 600 VAC และทนพิกัดกระแส 20 AAC ต่อเฟส
• มาพร้อมโหมด Distributed Full Cycle และระบบป้องกันอุณหภูมิสูงเกินกำหนด (EDP)
• ช่วยควบคุมอุณหภูมิในงานเตาอบและระบบทำความร้อน 3 เฟสให้มีความเสถียรสูงสุด

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC3P60V20EDP Data Sheet
