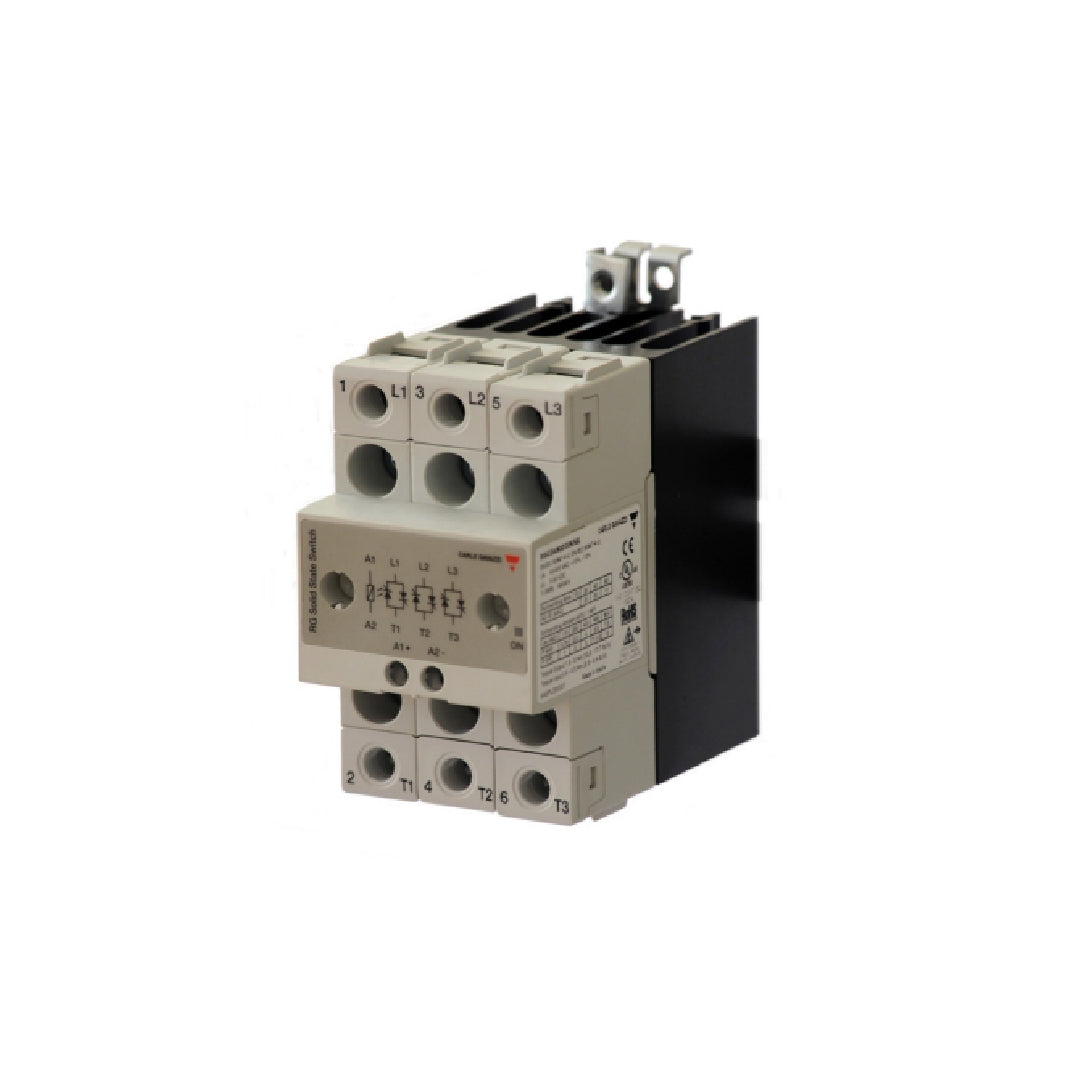

Solid State Relay carlo gavazzi RGC3A60D25KKE

Solid State Relay carlo gavazzi RGC3A60D25KKE โซลิดสเตตรีเลย์ 3 เฟสพร้อมชุดระบายความร้อนในตัวจากแบรนด์ Carlo Gavazzi ที่สามารถตัดต่อกระแสไฟฟ้าได้ถึง 25 แอมแปร์ต่อเฟสที่ระดับแรงดัน 600 โวลต์ผ่านการสั่งงานด้วยแรงดันไฟตรง โครงสร้างภายในทำการสวิตชิ่งทั้งสามเฟสอย่างสมมาตรที่จุดตัดศูนย์ของคลื่นไฟฟ้าเพื่อลดการเกิดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าในโรงงาน ขั้วต่อแบบสกรูถูกออกแบบให้เข้าสายขนาดใหญ่ได้สะดวกและปลอดภัย จึงเหมาะสำหรับใช้ควบคุมชุดทำความร้อนขนาดใหญ่และโหลดสามเฟสที่ต้องทำงานต่อเนื่อง

คุณสมบัติ

• โซลิดสเตตรีเลย์แบบ 2 โพล (2-Phase Solid State Contactor) พร้อมฮีตซิงก์ในตัว สำหรับควบคุมโหลด 3 เฟสแบบประหยัดสาย
• รองรับพิกัดกระแสใช้งาน 25 A ต่อโพล ที่แรงดันไฟฟ้ากระแสสลับสูงสุด 600 VAC พร้อมระบบสวิตชิ่งแบบ Zero Cross
• สั่งงานด้วยสัญญาณไฟตรง (DC Control) เพื่อตัดต่อไฟฟ้า 2 เฟสไปพร้อมกัน เหมาะสำหรับฮีตเตอร์ 3 เฟสที่ต่อแบบไม่ใช้สายนิวทรัล
• ขั้วต่อสายแบบสกรู (KKE) ออกแบบให้เข้าสายได้สะดวกและทนต่อแรงบิดในการขันยึดตามมาตรฐานอุตสาหกรรม
• ระบายความร้อนได้อย่างรวดเร็วด้วยครีบฮีตซิงก์แนวตั้งที่ออกแบบมาให้เกิดการไหลเวียนของอากาศภายในตู้คอนโทรลได้ดี

ข้อมูลจำเพาะ

• การควบคุมโหลด 3 เฟสเต็มรูปแบบ: โซลิดสเตตคอนแทคเตอร์แบบ 3 โพล (3-Pole Switching) พร้อมฮีตซิงก์ระบายความร้อนสำหรับงาน 3 เฟส
• พิกัดกระแสและแรงดันไฟฟ้า: รองรับกระแสโหลดได้สูงสุด 25 AAC ต่อเฟส ที่ระดับแรงดันใช้งาน 42 ถึง 660 VAC (1200 Vp)
• แรงดันควบคุมและโหมดสวิตชิ่ง: รับสัญญาณควบคุมไฟตรงในช่วง 4 ถึง 32 VDC สวิตชิ่งพร้อมกันทั้ง 3 เฟสในโหมด Zero-cross
• การจัดวางเทอร์มินอล: โครงสร้าง E-Layout ขั้วต่อสายไฟหลักและสายควบคุมเป็นแบบสกรู (Screw Connection) ทั้งหมด
• ความเหมาะสมในการใช้งาน: เหมาะสำหรับควบคุมกลุ่มฮีตเตอร์ 3 เฟสในเครื่องจักรอุตสาหกรรมที่ต้องการความถี่ในการตัดต่อสูง

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	3
กระแสไฟฟ้าที่กำหนด AC-51	28 A
กระแสไฟฟ้าที่กำหนด AC-53a	11 A
แรงดันไฟฟ้าในการทำงาน	42 V . 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V 0V
ควบคุมแรงดันไฟฟ้า DC	5V 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ 3 เฟส (3-Pole SSR with Heatsink) สำหรับควบคุมโหลด 3 เฟสโดยตรง
• รองรับแรงดันโหลด 42 ถึง 600 VAC (1200 Vp) และพิกัดกระแสเอาต์พุต 25 AAC ต่อเฟส
• แรงดันควบคุมอินพุต 4 ถึง 32 VDC ตัดต่อวงจรแบบ Zero Cross พร้อมกันทั้ง 3 เฟส
• ขั้วต่อสายเมนแบบ Box Clamp (K) และขั้วต่อสายสัญญาณควบคุมแบบสกรู (KE)
• มาพร้อมระบบป้องกันแรงดันเกินด้วย Varistor ภายในครบทุกโพล

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC3A60D25KKE Data Sheet
