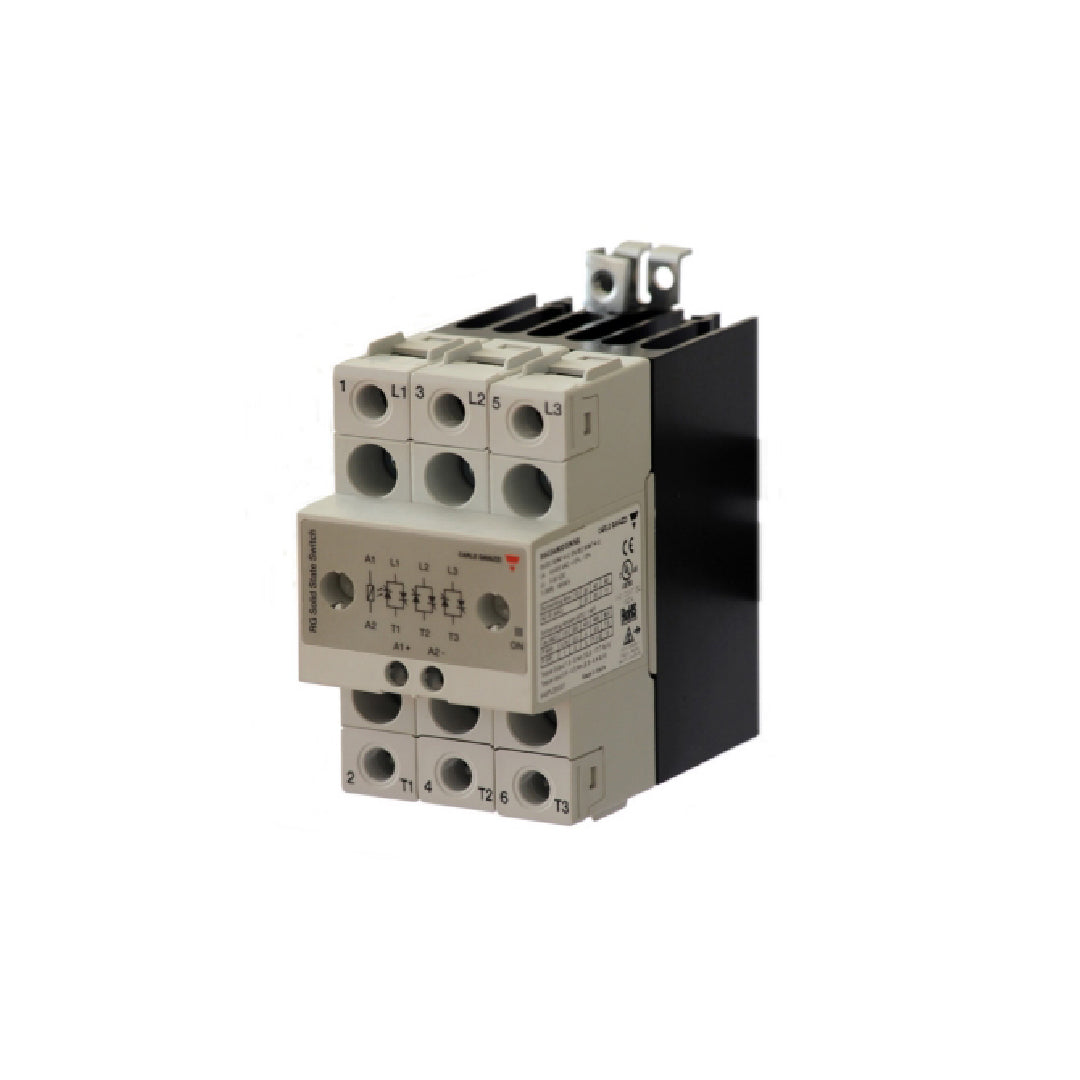

Solid State Relay carlo gavazzi RGC2A60D25KKE

Solid State Relay carlo gavazzi RGC2A60D25KKE โซลิดสเตตรีเลย์แบบสวิตชิ่ง 2 โพลพร้อมฮีตซิงก์ในตัวจากตระกูล RGC2A ของ Carlo Gavazzi ซึ่งออกแบบมาเพื่อควบคุมโหลด 3 เฟสด้วยหลักการตัดต่อสองสายและต่อตรงหนึ่งสายเพื่อช่วยลดขนาดตัวเครื่องและต้นทุนระบบ รองรับแรงดันไฟฟ้าสูงสุด 600 โวลต์และกระแสโหลด 25 แอมแปร์ต่อโพลโดยควบคุมด้วยแรงดันไฟตรง ขั้วต่อสายแบบสกรูมีความแข็งแรงทนทานพร้อมวงจรตัดต่อที่จุดตัดศูนย์ ช่วยให้การควบคุมฮีตเตอร์สามเฟสในเครื่องจักรอุตสาหกรรมมีประสิทธิภาพสูงสุด

คุณสมบัติ

• โซลิดสเตตรีเลย์ส่งผ่านสัญญาณไฟตรง 48 VDC (0.1 A) ที่สั่งงานด้วยแรงดันอินพุตระดับต่ำเพียง 6 ถึง 12 VDC
• ติดตั้งบนฐานซ็อกเก็ตขั้วสปริง (IG1) กว้างเพียง 2 มิลลิเมตร ช่วยประหยัดพื้นที่ในตู้ควบคุมอิเล็กทรอนิกส์และโทรคมนาคม
• ทำหน้าที่เป็นตัวแปลงระดับแรงดันสัญญาณ (Level Shifter) จากลอจิก 6-12 VDC ไปเป็นสัญญาณ 48 VDC ได้อย่างสมบูรณ์แบบ
• ไร้ปัญหาการกระเด้งของหน้าสัมผัส (No Contact Bounce) ทำให้สัญญาณดิจิทัลที่ส่งออกไปมีความสะอาดและแม่นยำสูง
• ทนทานต่อการใช้งานต่อเนื่องยาวนานโดยไม่ต้องการการบำรุงรักษา เหมาะสำหรับระบบที่ต้องเปิดทำงานตลอด 24 ชั่วโมง

ข้อมูลจำเพาะ

• โครงสร้างการสลับสถานะ 2 โพล: โซลิดสเตตคอนแทคเตอร์แบบ 2 โพล (2-Pole Switching) พร้อมฮีตซิงก์ในตัว สำหรับตัดต่อไฟ 2 เฟส หรือใช้ควบคุมโหลด 3 เฟสแบบประหยัด
• พิกัดแรงดันและกระแสใช้งาน: รองรับแรงดันไฟสลับ 42 ถึง 660 VAC (ทนแรงดันพีค 1200 Vp) และจ่ายกระแสโหลดได้สูงสุด 25 AAC ต่อโพล
• โหมดการทำงานและแรงดันควบคุม: สวิตชิ่งแบบ Zero-cross รับแรงดันควบคุมไฟตรงในช่วง 4 ถึง 32 VDC พร้อมไฟ LED แสดงสถานะอินพุต
• รูปแบบการเข้าสาย (KKE): โครงสร้างแบบ E-Layout ใช้ขั้วต่อแบบสกรู (Screw Terminals) ทั้งขั้วสายกำลังและขั้วสายสัญญาณควบคุม
• ระบบป้องกันในตัว: มีวงจร Varistor ป้องกันแรงดันกระชากภายในตัวเครื่อง ติดตั้งบนราง DIN Rail มาตรฐานได้อย่างแข็งแรง

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	2
กระแสไฟฟ้าที่กำหนด AC-51	27 A
กระแสไฟฟ้าที่กำหนด AC-53a	11.5 A
แรงดันไฟฟ้าในการทำงาน	42 V . 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V 0V
ควบคุมแรงดันไฟฟ้า DC	5V 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ 2 โพล (2-Pole Switching SSR) พร้อมฮีตซิงก์ในตัว กว้าง 35.6 มม.
• สวิตชิ่งเอาต์พุตแบบ Zero Cross รองรับแรงดันโหลด 42 ถึง 600 VAC (1200 Vp)
• พิกัดกระแสใช้งาน 25 AAC ต่อโพล ควบคุมทั้ง 2 โพลพร้อมกันด้วยสัญญาณอินพุตเดียว
• แรงดันควบคุมอินพุต 4 ถึง 32 VDC พร้อมไฟ LED แสดงสถานะการทำงาน
• ขั้วต่อสายกำลังแบบ Box Clamp (K) และขั้วสายควบคุมแบบสกรู (KE) พร้อม Varistor ป้องกันแรงดันเกิน

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC2A60D25KKE Data Sheet
