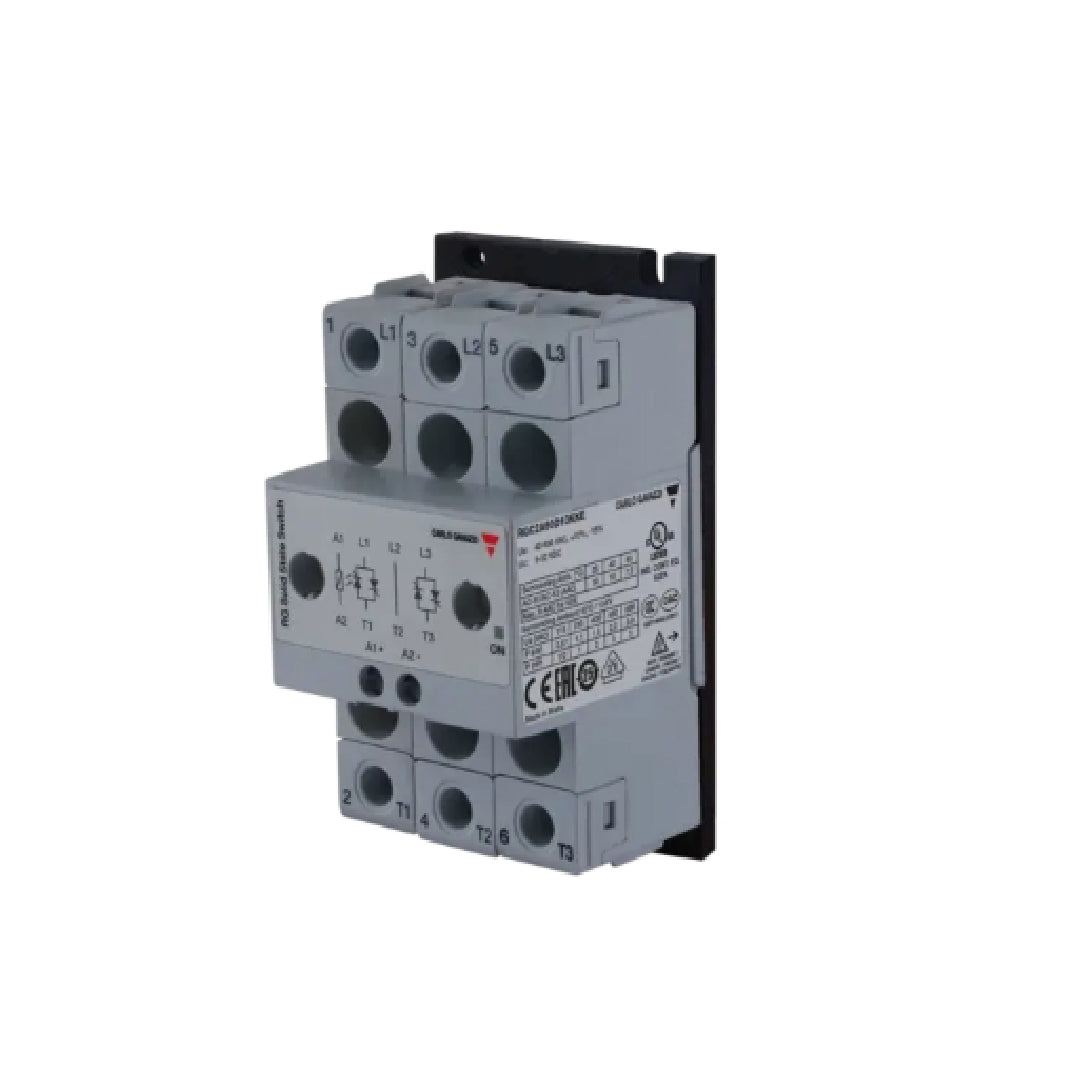

Solid State Relay carlo gavazzi RGC2A60D10KKE

Solid State Relay carlo gavazzi RGC2A60D10KKE โซลิดสเตตรีเลย์สำหรับระบบ 3 เฟสแบบสวิตชิ่ง 2 โพลจาก Carlo Gavazzi ที่ออกแบบมาเพื่องานควบคุมอัตโนมัติยุคใหม่ด้วยสัญญาณควบคุมไฟตรง 5-32VDC รองรับแรงดันไฟฟ้าด้านโหลดกว้างตั้งแต่ 42-660VAC และมีพิกัดกระแส 10A ต่อเฟส ใช้หลักการตัดต่อวงจรแบบ Zero-Cross ช่วยลดความเค้นทางไฟฟ้าต่ออุปกรณ์ปลายทาง มาพร้อมฮีตซิงก์ในตัวและขั้วต่อสายแบบสกรูที่แข็งแรงทนทาน ช่วยลดภาระการบำรุงรักษาและเพิ่มความเสถียรให้กับระบบควบคุมอุณหภูมิในระยะยาว

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์ 3 เฟส ขนาดกะทัดรัดสำหรับงานพิกัดกระแส 10 AAC ต่อโพล ทำงานแบบตัดต่อ 2 โพล และเชื่อมต่อตรง 1 โพล พร้อมฮีตซิงก์ในตัว
• ควบคุมการเปิด-ปิดวงจรด้วยสัญญาณไฟตรง (DC Control) ช่วงแรงดัน 5 ถึง 32 VDC เชื่อมต่อกับเอาต์พุตของ PLC ได้โดยตรงโดยไม่ต้องผ่านรีเลย์ช่วย
• รองรับแรงดันไฟฟ้าฝั่งโหลดได้กว้างตั้งแต่ 42 ถึง 600 VAC (สูงสุด 660 VAC) ด้วยการสวิตชิ่งแบบ Zero-Cross ที่แม่นยำและไร้เสียงรบกวนการทำงาน
• ขั้วต่อสายไฟทั้งชุดสัญญาณควบคุมและชุดสายกำลังเป็นแบบขันสกรู (Screw Terminal) จัดวางในผัง E-Layout บนตัวถังกว้างเพียง 54 มิลลิเมตร
• มีวาริสเตอร์ป้องกันแรงดันกระชากฝั่งเอาต์พุตในตัว ทนแรงดันอิมพัลส์ได้ 6 kV และรองรับค่าพิกัดกระแสลัดวงจร 100 kArms ตามมาตรฐาน UL508

ข้อมูลจำเพาะ

• การสลับวงจร 3 เฟสด้วยไฟตรง: โซลิดสเตตคอนแทคเตอร์รุ่น RGC2A (ตัดต่อ 2 โพล + ต่อตรง 1 โพล) ทำงานแบบ Zero-Cross Switching ลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI)
• พิกัดกระแสและแรงดันเอาต์พุต: จ่ายกระแสโหลดต่อเนื่อง 10 AAC ต่อโพล ที่แรงดันไฟสลับ 42-600 VAC (สูงสุด 660 VAC) พร้อมค่าพิกัดแรงดันย้อนกลับสูงสุด 1200 Vp
• อินพุตควบคุมแรงดันต่ำ: ใช้สัญญาณควบคุมไฟตรง 5-32 VDC เชื่อมต่อเข้ากับโมดูลเอาต์พุต DC ของระบบควบคุมอัตโนมัติได้โดยตรง พร้อมไฟ LED สีเขียวแสดงสถานะ
• ขั้วต่อสายและขนาดการติดตั้ง: เทอร์มินอลทั้งฝั่งอินพุตควบคุมและเอาต์พุตกำลังเป็นแบบสกรู (Screw Terminal - KK) จัดวางขั้วต่อแบบ E-Layout ในตัวถังพร้อมฮีตซิงก์กว้าง 54 มม.
• การป้องกันและมาตรฐานรับรอง: มีวาริสเตอร์ป้องกันแรงดันเกินในตัว ค่า I²t เท่ากับ 1,800 A²s รองรับการขับโหลดมอเตอร์ตามมาตรฐาน UL508 และพิกัดลัดวงจร 100 kArms

โหมดการสลับเอาต์พุต	0V. . 0V
จำนวน poles	2
กระแสไฟฟ้าที่กำหนด AC-51	10 A
กระแสไฟฟ้าที่กำหนด AC-53a	5A
แรงดันไฟฟ้าในการทำงาน	90 V ... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
ควบคุมแรงดันไฟฟ้า DC	5V... 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ 3 เฟส ชนิดตัดต่อ 2 โพล สำหรับงานควบคุมโหลดขนาด 10 AAC ต่อโพล บนระบบไฟฟ้าแรงดัน 42-600 VAC
• ภาคอินพุตควบคุมทำงานด้วยแรงดันไฟฟ้ากระแสตรง 5 ถึง 32 VDC กินกระแสควบคุมต่ำและเชื่อมต่อกับโมดูล PLC ได้โดยตรง
• ทนแรงดันไฟฟ้ากระชากย้อนกลับได้สูงสุด 1200 Vp และมีค่า I²t ของชุดไทริสเตอร์ที่ 1,800 A²s สำหรับการป้องกันกระแสเกิน
• เทอร์มินอลเข้าสายทั้งด้านควบคุมและด้านเพาเวอร์เป็นแบบสกรู (Screw Terminals - KKE) ในตัวถังที่รวมครีบระบายความร้อนขนาดกะทัดรัด
• ตัดต่อวงจรด้วยเทคโนโลยี Zero-Cross Switching ช่วยลดการเกิดอาร์กและลดคลื่นรบกวน EMI ในระบบตู้ควบคุมไฟฟ้าอุตสาหกรรม

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC2A60D10KKE Data Sheet
