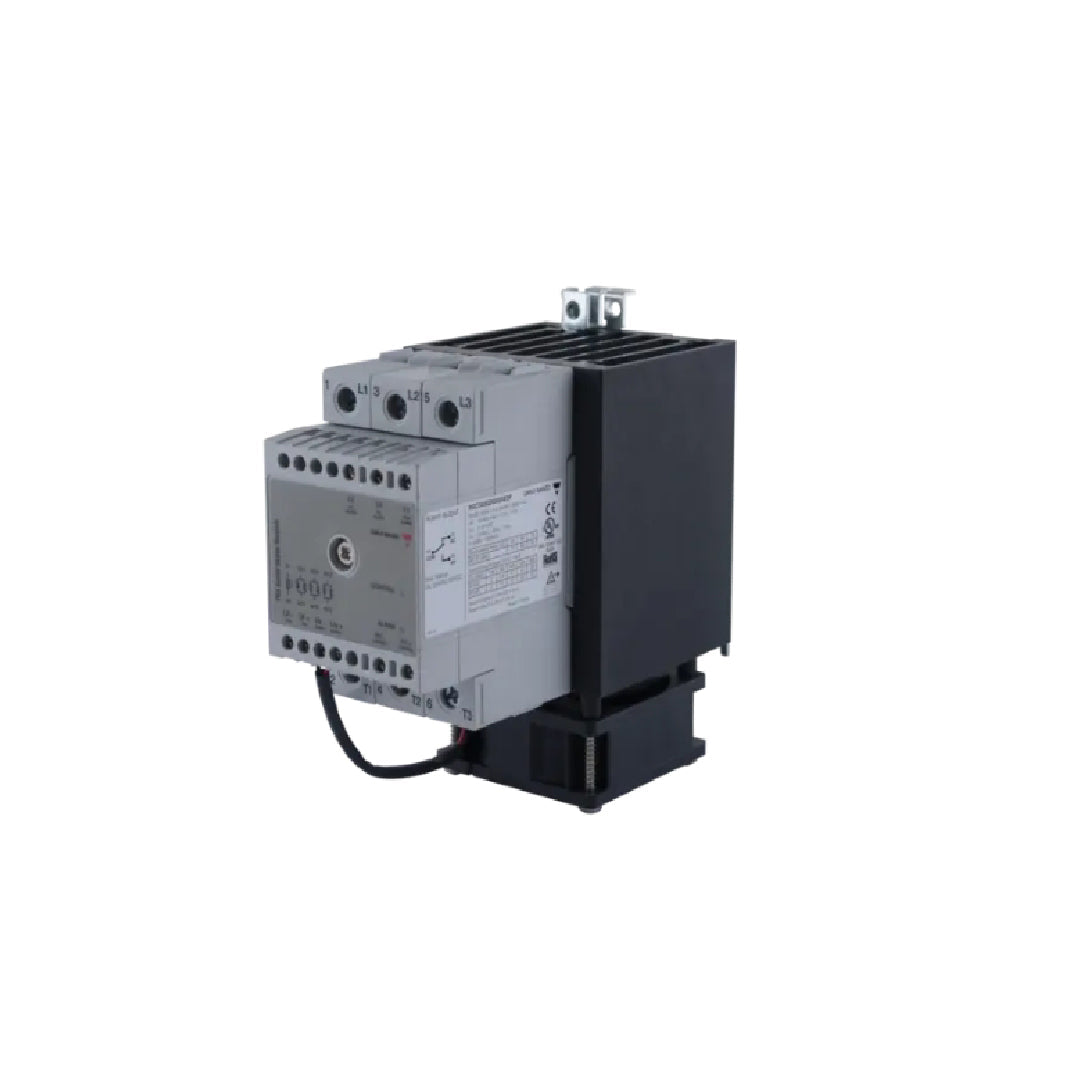

Solid State Relay carlo gavazzi RGC2A60A75GGEAFM

Solid State Relay carlo gavazzi RGC2A60A75GGEAFM โซลิดสเตตคอนแทคเตอร์ 3 เฟสแบบสวิตชิ่ง 2 โพลระดับเรือธงจาก Carlo Gavazzi ที่รวมพัดลมระบายความร้อนในตัวเข้ากับระบบ Monitoring ตรวจจับความผิดปกติของระบบไฟฟ้าและตัวโหลดอย่างครบวงจร รองรับแรงดันใช้งาน 90-660VAC พิกัดกระแสสูงสุด 75A ต่อเฟส พร้อมขั้วต่อแบบ Box Clamp ในโครงสร้างความกว้างเพียง 70 มิลลิเมตร ช่วยจัดการพลังงานไฟฟ้าขนาดใหญ่ในพื้นที่จำกัดได้อย่างมีประสิทธิภาพ พร้อมส่งสัญญาณแจ้งเตือนเมื่อเกิดภาวะอุณหภูมิเกินหรือโหลดขัดข้อง

คุณสมบัติ

• โซลิดสเตตรีเลย์ 3 เฟส รุ่นท็อปพิกัด 75 แอมแปร์ต่อโพล (สวิตชิ่ง 2 โพล + ต่อตรง 1 โพล) ผสานชุดพัดลมระบายความร้อนและระบบ Monitoring ครบวงจรในตัวเดียว
• รองรับแรงดันโหลด 90 ถึง 660 VAC ด้วยการตัดต่อวงจรแบบ Zero-Crossing ทนกระแสเสิร์จสูงสุดชั่วขณะได้ถึง 1750 Apeak และมีค่า I²t ที่ 15,000 A²s
• รับแรงดันควบคุม 20-275 VAC และใช้แรงดันไฟเลี้ยงเสริม 90-250 VAC สำหรับขับเคลื่อนพัดลมและระบบวิเคราะห์ความผิดปกติของวงจรไฟฟ้า
• เฝ้าระวังทั้งอาการโอเวอร์ฮีต ไฟเมนขาด โหลดฮีตเตอร์ขาด และความผิดปกติภายใน SSR พร้อมส่งสัญญาณแจ้งเตือนระยะไกลผ่านหน้าสัมผัสรีเลย์ SPDT (EMR Alarm)
• เข้าสายสะดวกด้วยขั้วต่อ Box Clamp ทั้งฝั่งอินพุตและเอาต์พุตในรูปแบบ E-Layout พร้อมไฟ LED แยกแสดงสถานะไฟควบคุม สถานะโหลด และรหัสแจ้งเตือนอย่างชัดเจน

ข้อมูลจำเพาะ

• รุ่นท็อปครบทุกฟังก์ชัน (Fan + Monitoring): โซลิดสเตตคอนแทคเตอร์ 3 เฟส (สลับวงจร 2 โพล) พิกัด 75 AAC ต่อโพล ที่มาพร้อมทั้งพัดลมระบายความร้อน (F) และระบบมอนิเตอร์ครบวงจร (M)
• พิกัดแรงดันและพลังงานฟิวส์: ทำงานที่ช่วงแรงดันโหลด 90-600 VAC (Blocking Voltage 1200 Vp) และมีค่าทนกระแสฟอลต์ I²t สูงถึง 15,000 A²s รองรับงานหนักต่อเนื่อง
• ระบบไฟควบคุมและไฟเลี้ยงเสริม: รับอินพุตควบคุมที่ 20-275 VAC และใช้แหล่งจ่ายไฟภายนอก 90-250 VAC สำหรับจ่ายไฟให้พัดลมและวงจรตรวจจับความผิดปกติของระบบ
• การวินิจฉัยและแจ้งเตือนความผิดพลาด: ตรวจจับปัญหา SSR ร้อนจัด, ไฟเมนขาด, โหลดฮีตเตอร์ขาด หรือไทริสเตอร์ลัดวงจร พร้อมส่งสัญญาณเตือนผ่าน EMR Alarm Output และไฟ LED แยกสถานะ
• โครงสร้างขั้วต่อมาตรฐานอุตสาหกรรม: ใช้เทอร์มินอลแบบ Box Clamp ทั้งภาคควบคุมและภาคกำลัง (GG) ในผังการต่อสายแบบ E-Layout ตัวถังกว้าง 70 มม. มาตรฐานการป้องกัน IP20

โหมดการสลับเอาต์พุต	0V. . 0V
จำนวน poles	2
กระแสไฟฟ้าที่กำหนด AC-51	75 A
กระแสไฟฟ้าที่กำหนด AC-53a	28 A
แรงดันไฟฟ้าในการทำงาน	90 V ... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	20 V ...275 V
ควบคุมแรงดันไฟฟ้า DC	0V...0 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ 3 เฟส (สวิตชิ่ง 2 โพล) รุ่นท็อปพิกัด 75 AAC ต่อโพล รองรับแรงดันใช้งาน 42-660 VAC และแรงดันพีก 1200 Vp
• ผสานระบบพัดลมระบายความร้อนอัจฉริยะและระบบตรวจสอบความผิดปกติครบวงจร (รหัสต่อท้าย FM: Integrated Fan + System Monitoring)
• รับแรงดันควบคุม 20-275 VAC (24-190 VDC) และใช้ไฟเลี้ยงเสริม 90-250 VAC สำหรับระบบพัดลมและวงจรมอนิเตอร์สถานะโหลด/SSR
• ขั้วต่อสายไฟทั้งฝั่งอินพุตและเอาต์พุตเป็นแบบ Box Clamp (GGE) รองรับค่า I²t ที่ 15,000 A²s และรองรับมอเตอร์ขนาดสูงสุด 11 kW ที่ 400 VAC (25 HP ที่ 600 VAC)
• มีหน้าคอนแทกรีเลย์แจ้งเตือน (EMR Alarm Output) และไฟ LED แสดงรหัสกะพริบแยกประเภทความผิดปกติ เช่น โหลดขาด เฟสหาย หรือความร้อนสูงเกิน

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC2A60A75GGEAFM Data Sheet
