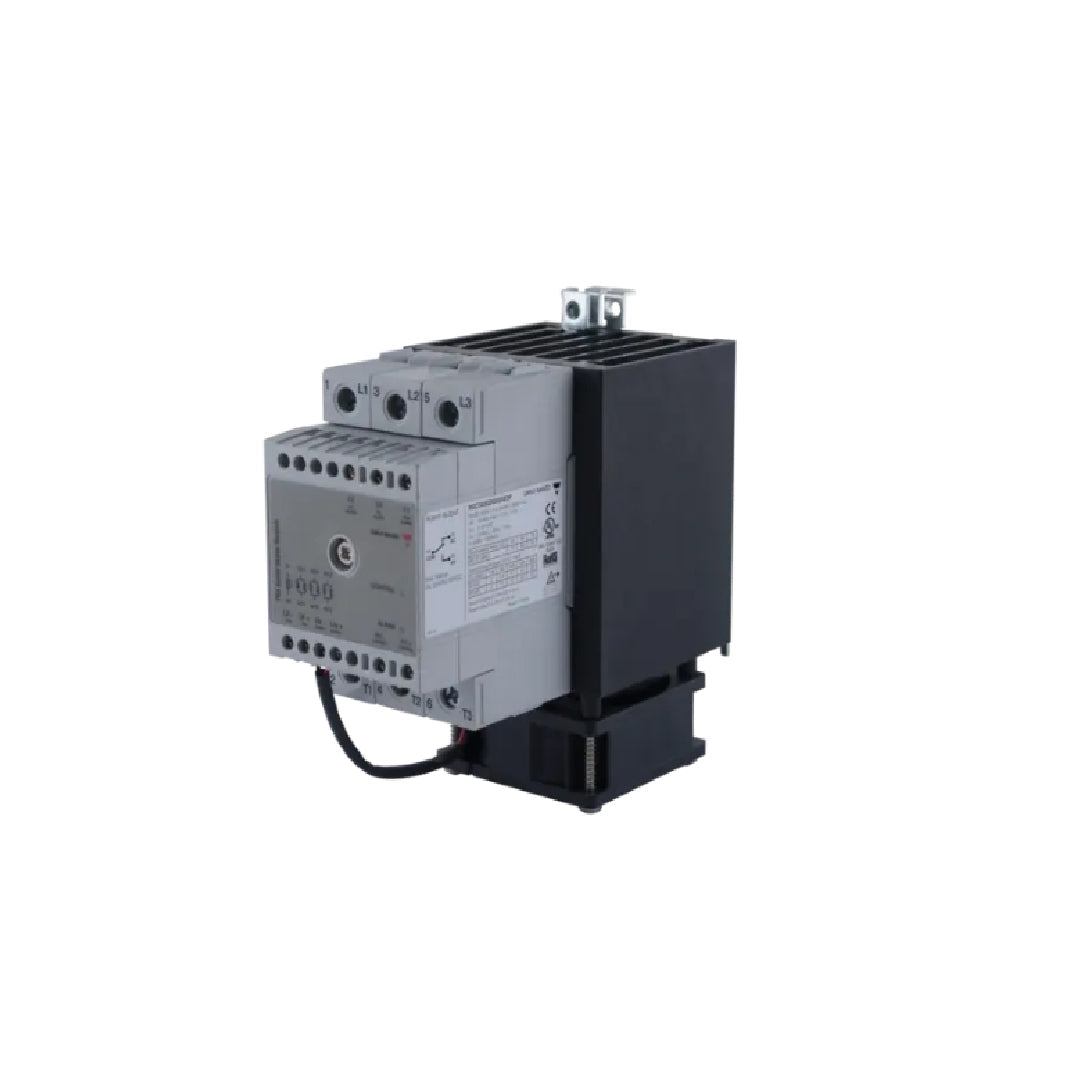

Solid State Relay carlo gavazzi RGC2A60A75GGEAF

Solid State Relay carlo gavazzi RGC2A60A75GGEAF โซลิดสเตตรีเลย์ 3 เฟสแบบตัดต่อ 2 โพลรุ่นพิกัดกระแสสูง 75A ต่อเฟสจาก Carlo Gavazzi ที่มาพร้อมพัดลมระบายความร้อนในตัวแบบใช้ไฟเลี้ยง AC เพื่อรักษาสมรรถนะการทำงานภายใต้ภาระโหลดหนักอย่างต่อเนื่อง รองรับแรงดันไฟฟ้าด้านเอาต์พุต 42-660VAC และสัญญาณควบคุมแบบ AC/DC ใช้เทคโนโลยีการประกอบชิปเอาต์พุตคุณภาพสูงที่ทนทานต่อการเปลี่ยนแปลงอุณหภูมิซ้ำๆ ได้ดีเยี่ยม เหมาะสำหรับเครื่องฉีดพลาสติก เครื่องเป่าขึ้นรูป และระบบทำความร้อนกำลังสูง

คุณสมบัติ

• คอนแทคเตอร์โซลิดสเตต 3 เฟส พิกัดกระแสสูง 75 AAC ต่อเฟส (2-Pole Switching) มาพร้อมฮีตซิงก์และพัดลมระบายความร้อนในตัวเพื่อประสิทธิภาพการจ่ายไฟเต็มพิกัด
• ทำงานด้วยโหมด Zero-Cross ในช่วงแรงดันโหลด 42 ถึง 600 VAC (สูงสุด 660 VAC) พร้อมค่าการทนกระแสชั่วขณะ I²t สูงถึง 15,000 A²s
• สั่งงานด้วยสัญญาณอินพุต 20-275 VAC และใช้แหล่งจ่ายไฟภายนอก 90-250 VAC สำหรับเลี้ยงชุดพัดลมระบายความร้อนและวงจรตรวจจับอุณหภูมิ
• ระบบพัดลมทำงานแบบควบคุมอัตโนมัติ (Controlled Fan Operation) โดยจะหมุนเฉพาะเมื่ออุณหภูมิสูงถึงเกณฑ์ที่กำหนดเพื่อช่วยยืดอายุการใช้งานของพัดลม
• เชื่อมต่อสายไฟมั่นคงด้วยขั้วต่อแบบ Box Clamp ทั้งระบบควบคุมและระบบกำลัง พร้อมระบบตัดการทำงานและส่งสัญญาณเตือนทันทีเมื่อเกิดภาวะความร้อนเกินพิกัด

ข้อมูลจำเพาะ

• รองรับกระแสโหลดระดับสูง: โซลิดสเตตคอนแทคเตอร์ 3 เฟส (2-Pole Switching) พิกัดกระแสสูงสุด 75 AAC ต่อโพล (ที่ 40°C) สำหรับระบบไฟฟ้าแรงดัน 42-600 VAC
• ระบบพัดลมระบายความร้อนอัตโนมัติ: ติดตั้งพัดลมในตัว (Integrated Fan - รหัส F) ที่ควบคุมการเปิด-ปิดตามอุณหภูมิจริงเพื่อยืดอายุการใช้งาน พร้อมระบบป้องกันความร้อนเกิน (OTP)
• แรงดันควบคุมและแหล่งจ่ายพัดลม: ใช้สัญญาณควบคุม 20-275 VAC และใช้ไฟเลี้ยงพัดลม/วงจรป้องกันที่ 90-250 VAC พร้อมไฟ LED สีแดงแจ้งเตือนเมื่อเกิดภาวะอุณหภูมิสูงเกิน
• การเข้าสายและมิติตัวเครื่อง: ขั้วต่อสายควบคุมและสายกำลังเป็นแบบ Box Clamp (GG) รองรับสายขนาดใหญ่ในโครงสร้าง E-Layout ขนาดความกว้าง 70 มม.
• พิกัดความทนทานสูงสุดในรุ่น: มีค่า I²t สูงถึง 15,000 A²s ทนแรงดัน Blocking Voltage 1200 Vp รองรับการขับโหลดฮีตเตอร์และมอเตอร์ไฟฟ้า 3 เฟสได้ถึง 11 kW (ที่ 400 VAC)

โหมดการสลับเอาต์พุต	0V. . 0V
จำนวน poles	2
กระแสไฟฟ้าที่กำหนด AC-51	75 A
กระแสไฟฟ้าที่กำหนด AC-53a	28 A
แรงดันไฟฟ้าในการทำงาน	42V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	20 V...275V
ควบคุมแรงดันไฟฟ้า DC	0V... 0V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์ 3 เฟส รุ่นพิกัดกำลังสูง จ่ายกระแสได้สูงสุด 75 AAC ต่อโพล (ที่ 40°C) บนระบบแรงดันไฟฟ้า 42-600 VAC (สูงสุด 660 VAC)
• ติดตั้งพัดลมระบายความร้อนในตัว (รหัส F - Integrated Fan) ที่ทำงานแบบควบคุมอัตโนมัติตามอุณหภูมิเพื่อยืดอายุการใช้งานของพัดลม
• ใช้แรงดันสัญญาณควบคุม 20-275 VAC / 24-190 VDC และใช้ไฟเลี้ยงพัดลมรวมถึงวงจรป้องกันจากแหล่งจ่ายภายนอกที่ระดับ 90-250 VAC (รหัส A)
• มีระบบป้องกันอุณหภูมิเกินพิกัด (Over-Temperature Protection) พร้อมส่งสัญญาณเตือนเมื่อฮีตซิงก์ร้อนเกินหรือเมื่อพัดลมเกิดการขัดข้อง
• ขั้วต่อสายควบคุมและสายกำลังเป็นแบบ Box Clamp ทั้งชุด (GGE) พร้อมค่าความทนทานกระแส I²t สูงถึง 15,000 A²s

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC2A60A75GGEAF Data Sheet
