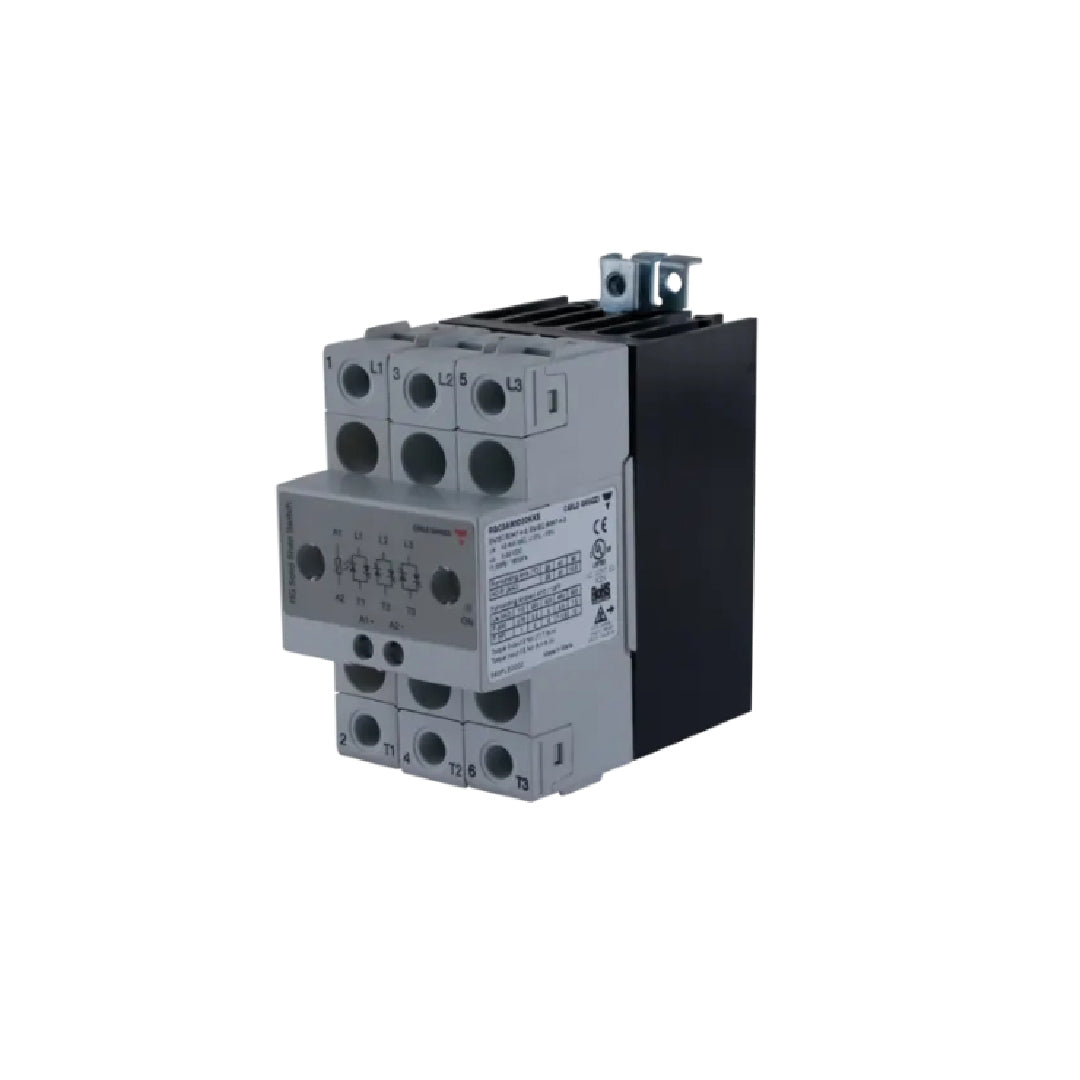

Solid State Relay carlo gavazzi RGC2A60A40KGE

Solid State Relay carlo gavazzi RGC2A60A40KGE โซลิดสเตตคอนแทคเตอร์สำหรับงาน 3 เฟสแบบสวิตชิ่ง 2 โพลจาก Carlo Gavazzi ที่สะท้อนคุณภาพงานวิศวกรรมยุโรปด้วยการออกแบบให้รองรับทั้งโหลดความต้านทานและโหลดมอเตอร์ รองรับแรงดันใช้งาน 42-660VAC พิกัดกระแส 40A ต่อเฟส และแรงดันควบคุม 20-275VAC หรือ 24-190VDC ทำงานด้วยโหมด Zero-Cross เพื่อการสวิตชิ่งที่นุ่มนวลและไร้เสียงรบกวน มาพร้อมระบบป้องกันแรงดันไฟกระชากในตัวและโครงสร้างระบายความร้อนที่มีประสิทธิภาพสูงโดยไม่ต้องคำนวณฮีตซิงก์แยกเพิ่มเติม

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์ 3 เฟส แบบสวิตชิ่ง 2 โพล พร้อมฮีตซิงก์ระบายความร้อนขนาดความกว้าง 70 มิลลิเมตร รองรับกระแสไฟฟ้าได้ 40 แอมแปร์ต่อเฟส
• รองรับช่วงแรงดันไฟฟ้าใช้งานฝั่งเอาต์พุต 42 ถึง 600 VAC (สูงสุด 660 VAC) และทนแรงดันบล็อกกิ้งได้ 1200 Vp สำหรับงานอุตสาหกรรมหนัก
• รับแรงดันสัญญาณควบคุมแบบ AC ตั้งแต่ 20 ถึง 275 VAC (หรือ DC 24-190V) โดยตัดต่อวงจรแบบ Zero-Cross เพื่อลดกระแสพุ่งสูงขณะเริ่มทำงาน
• ออกแบบขั้วต่อสายควบคุมเป็นแบบสกรู (Screw) และขั้วต่อสายกำลังเป็นแบบ Box Clamp ในผังการจัดวางแบบ E-Layout ที่เข้าถึงขั้วสายดิน PE จากด้านหน้าได้ทันที
• เหมาะสำหรับงานสลับโหลดความร้อนและมอเตอร์ไฟฟ้าขนาดไม่เกิน 11 kW ที่ 400 VAC พร้อมวงจรป้องกันแรงดันเกินชั่วขณะติดตั้งภายใน

ข้อมูลจำเพาะ

• สเปกการควบคุมโหลด 3 เฟส: โซลิดสเตตคอนแทคเตอร์แบบสลับวงจร 2 โพล (Zero-Cross) รองรับกระแสโหลด 40 AAC ต่อโพล ที่แรงดันไฟฟ้า 42-600 VAC (สูงสุด 660 VAC)
• ภาคสัญญาณสั่งงาน: ใช้แรงดันควบคุมไฟสลับ 20-275 VAC หรือไฟตรง 24-190 VDC พร้อมไฟ LED สีเขียวแสดงสถานะการทำงานของสัญญาณอินพุตด้านหน้าตัวเครื่อง
• การออกแบบขั้วต่อสาย (KGE): ขั้วต่อสัญญาณควบคุมเป็นแบบขันสกรู (Screw - K) จับคู่กับขั้วต่อสายกำลังแบบประกับหนีบ (Box Clamp - G) จัดวางในรูปแบบคอนแทคเตอร์ (E-Layout)
• ขนาดโครงสร้างและการระบายความร้อน: รวมฮีตซิงก์ประสิทธิภาพสูงไว้ในตัวถังความกว้าง 70 มม. ติดตั้งง่ายบนราง DIN หรือยึดสกรูโดยไม่ต้องคำนวณขนาดฮีตซิงก์แยก
• ความทนทานต่อสภาวะทางไฟฟ้า: ค่า I²t สำหรับการประสานงานกับฟิวส์อยู่ที่ 6,600 A²s ทนแรงดันพีค 1200 Vp และมีวงจรป้องกันแรงดันกระชาก (Overvoltage Protection) ในตัว

โหมดการสลับเอาต์พุต
จำนวน poles	2
กระแสไฟฟ้าที่กำหนด AC-51	40 A
กระแสไฟฟ้าที่กำหนด AC-53a	16.5 A
แรงดันไฟฟ้าในการทำงาน	42V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	20 V...275V
ควบคุมแรงดันไฟฟ้า DC	21.6 V...190 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ 3 เฟส (2 โพลสวิตชิ่ง + 1 โพลต่อตรง) พิกัดกระแส 40 AAC ต่อเฟส ออกแบบให้ทำงานแบบ Zero-Cross เพื่อลดสัญญาณรบกวนทางไฟฟ้า
• รองรับแรงดันไฟฟ้าสายเมนตั้งแต่ 42 ถึง 600 VAC ทนแรงดันบล็อกกิ้งสูงสุด 1200 Vp พร้อมวงจรวาริสเตอร์ซับแรงดันเกินในตัว
• ใช้แรงดันสั่งงานด้านอินพุตที่ย่าน 20-275 VAC หรือ 24-190 VDC โดยไม่ต้องใช้แหล่งจ่ายไฟเลี้ยงเสริมภายนอก
• ขั้วต่อสายด้านอินพุตควบคุมเป็นแบบขันสกรู (Screw - K) จับคู่กับขั้วต่อสายเพาเวอร์หลักแบบบ็อกซ์แคลมป์ (Box Clamp - G) ในโครงสร้าง E-Layout
• ให้ค่า I²t สำหรับการประสานงานกับเซอร์กิตเบรกเกอร์หรือฟิวส์ที่ 6,600 A²s และทนกระแสลัดวงจรสูงสุด 100 kArms ตามมาตรฐาน UL508

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC2A60A40KGE Data Sheet
