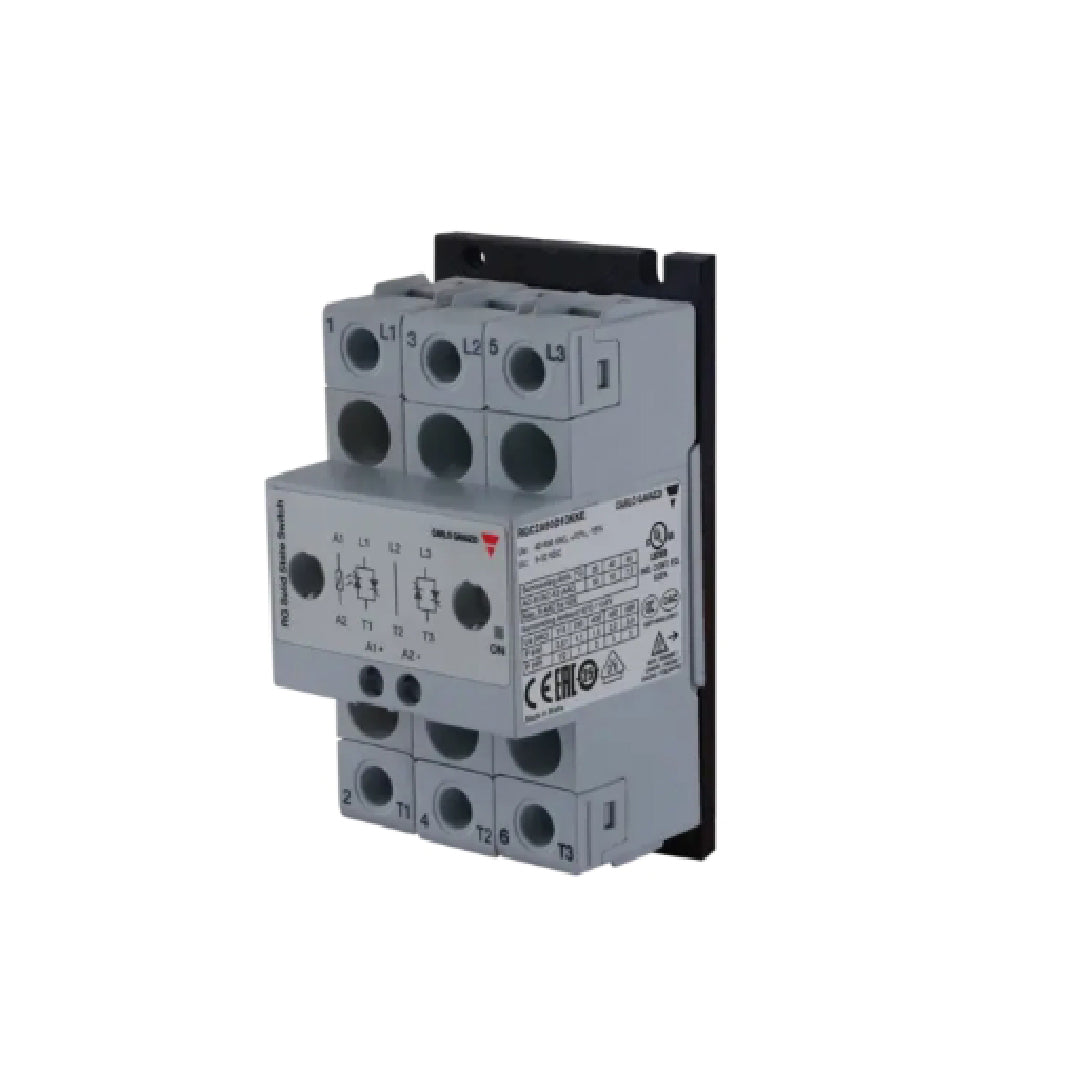

Solid State Relay carlo gavazzi RGC2A60A10KKE โซลิดสเตตคอนแทคเตอร์ 3 เฟสแบบตัดต่อ 2 โพลจาก Carlo Gavazzi ที่ออกแบบให้มีขนาดกะทัดรัดเพื่อช่วยเพิ่มพื้นที่ว่างภายในตู้ควบคุมไฟฟ้า รองรับแรงดันใช้งานระดับสูงตั้งแต่ 42-660VAC พิกัดกระแส 10A ต่อเฟส และใช้แรงดันควบคุมแบบ AC/DC ที่ยืดหยุ่น มีวาริสเตอร์ในตัวเพื่อปกป้องอุปกรณ์จากแรงดันไฟกระชากชั่วขณะในสายส่ง ไร้ชิ้นส่วนกลไกที่ก่อให้เกิดการสึกหรอหรือประกายไฟ จึงเหมาะสำหรับระบบทำความร้อนและเครื่องจักรที่ต้องการความแม่นยำในการควบคุมอุณหภูมิ

คุณสมบัติ

• คอนแทคเตอร์โซลิดสเตต 3 เฟส ขนาดตัวถังกะทัดรัดเพียง 54 มิลลิเมตร รองรับกระแสใช้งาน 10 AAC ต่อเฟส โดยควบคุมการตัดต่อ 2 โพล และผ่านตรง 1 โพล
• รองรับแรงดันไฟฟ้าฝั่งโหลดได้สูงตั้งแต่ 42 ถึง 600 VAC (สูงสุด 660 VAC) และทนแรงดันย้อนกลับ (Blocking Voltage) ได้ถึง 1200 Vp
• สั่งงานด้วยแรงดันควบคุมไฟสลับ 20-275 VAC (หรือ 24-190 VDC) พร้อมระบบสวิตชิ่งแบบ Zero-Cross ที่ช่วยลดคลื่นรบกวน EMI ในสายส่งกำลัง
• เทอร์มินอลสำหรับเข้าสายสัญญาณและสายเมนพาวเวอร์เป็นแบบสกรู (Screw Connection) ทั้งสองฝั่งในรูปแบบ E-Layout ที่แข็งแรงทนทาน
• มีวงจรวาริสเตอร์ดูดซับแรงดันเกินชั่วขณะติดตั้งมาภายในตัวเครื่อง พร้อมรองรับการติดตั้งเข้ากับราง DIN มาตรฐานได้ทันทีโดยไม่ต้องคำนวณขนาดฮีตซิงก์แยก

ข้อมูลจำเพาะ

• ประเภทและระบบสวิตชิ่ง: โซลิดสเตตคอนแทคเตอร์ 3 เฟส (สวิตชิ่ง 2 โพล + ไดเรกต์ 1 โพล) แบบ Zero-Cross พร้อมครีบระบายความร้อนในตัวขนาดความกว้าง 54 มม.
• พิกัดกระแสและแรงดันสายเมน: รองรับกระแสโหลด 10 AAC ต่อโพล ที่ช่วงแรงดันไฟฟ้าอุตสาหกรรม 42-600 VAC (สูงสุด 660 VAC) และมีค่า Blocking Voltage 1200 Vp
• ช่วงแรงดันควบคุมอเนกประสงค์: รองรับแรงดันควบคุมอินพุตแบบไฟสลับ 20-275 VAC หรือไฟตรง 24-190 VDC ช่วยลดความยุ่งยากในการเลือกแหล่งจ่ายไฟควบคุม
• ขั้วต่อสายและการจัดเรียง: ใช้ขั้วต่อแบบสกรู (Screw Terminal) ทั้งชุดควบคุมและชุดกำลังไฟฟ้า จัดวางตำแหน่งขั้วต่อแบบ E-Configuration เข้าสายง่ายเหมือนคอนแทคเตอร์ทั่วไป
• ความทนทานและการป้องกัน: ผสานวาริสเตอร์ซับแรงดันกระชากในตัว ทนค่า I²t สำหรับการเลือกฟิวส์ที่ 1,800 A²s และผ่านมาตรฐานพิกัดกระแสลัดวงจร SCCR 100 kArms

โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	25 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp
โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	65 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	65 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	85 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	2
กระแสไฟฟ้าที่กำหนด AC-51	27 A
กระแสไฟฟ้าที่กำหนด AC-53a	11.5 A
แรงดันไฟฟ้าในการทำงาน	42 V...242 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	20 V...275 V
ควบคุมแรงดันไฟฟ้า DC	21.6 V...190 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp
โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	2
กระแสไฟฟ้าที่กำหนด AC-51	27 A
กระแสไฟฟ้าที่กำหนด AC-53a	11.5 A
แรงดันไฟฟ้าในการทำงาน	42 V...242 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	5V...32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์ 3 เฟส (สวิตชิ่ง 2 โพล) พิกัดกระแสใช้งาน 10 AAC ต่อโพล ที่มาพร้อมครีบระบายความร้อนอะลูมิเนียมประกอบสำเร็จจากโรงงาน
• รองรับแรงดันไฟฟ้าโหลดกระแสสลับได้ตั้งแต่ 42 ถึง 600 VAC (สูงสุด 660 VAC) และทนแรงดันพีกได้ถึงระดับ 1200 Vp
• วงจรอินพุตรองรับแรงดันควบคุมแบบ AC/DC ที่ 20-275 VAC หรือ 24-190 VDC พร้อมไฟ LED สีเขียวแสดงสถานะการจ่ายสัญญาณควบคุม
• ขั้วเข้าสายฝั่งควบคุมและขั้วต่อสายไฟกำลังเป็นแบบสกรูทั้งหมด (Screw Connection) จัดวางขั้วต่อในรูปแบบคอนแทคเตอร์ (E-Configuration)
• มีค่าดัชนีพลังงานหลอมละลาย (I²t) ที่ 1,800 A²s (ที่ t = 10 ms) และมีระดับการป้องกันการสัมผัสตามมาตรฐาน IP20
