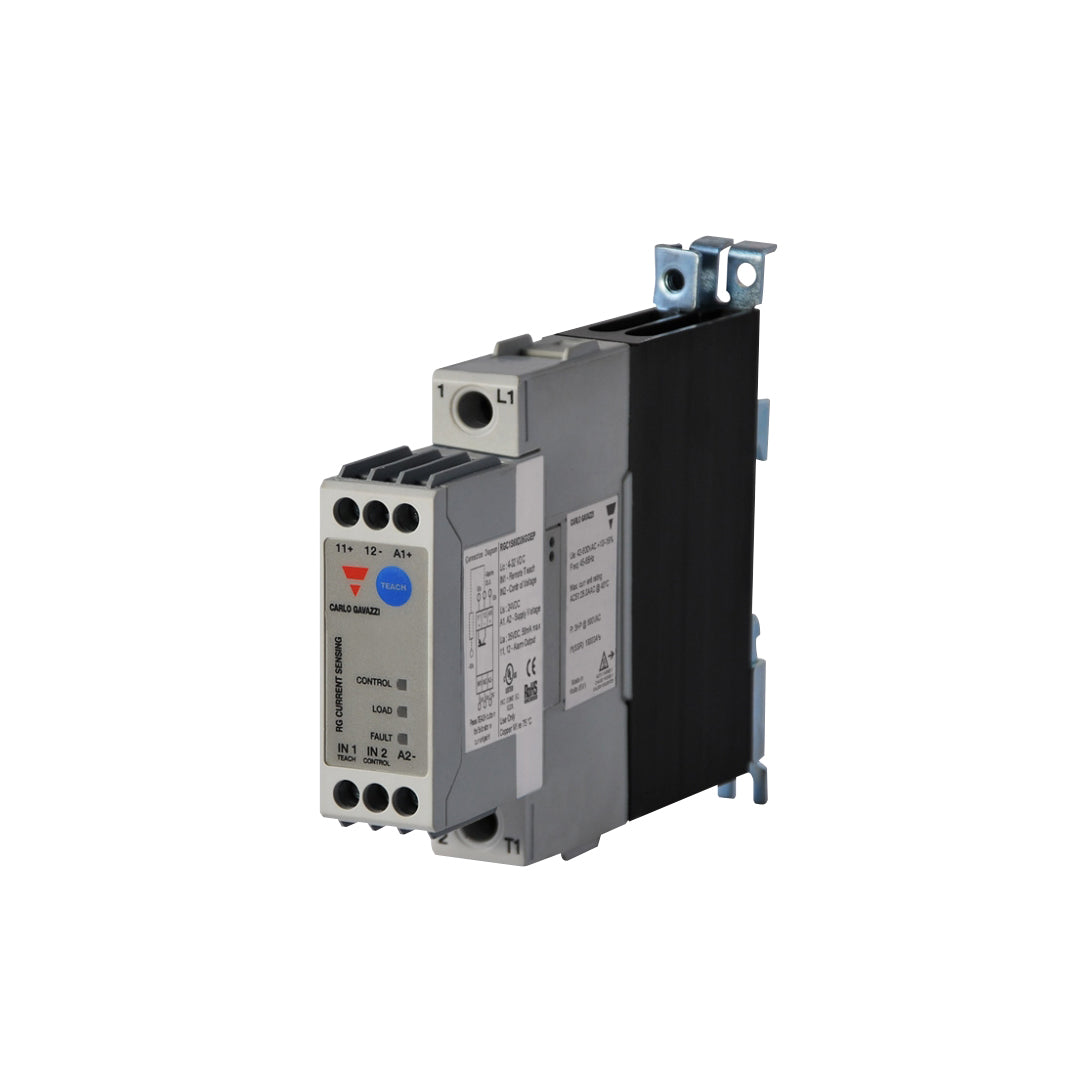

Solid State Relay carlo gavazzi RGC1S60D90GGEP

Solid State Relay carlo gavazzi RGC1S60D90GGEP โซลิดสเตตรีเลย์รุ่นกำลังสูงจาก Carlo Gavazzi ที่ออกแบบมาเพื่อรองรับงานอุตสาหกรรมหนักด้วยพิกัดกระแสใช้งานสูงถึง 85A ที่แรงดัน 42-600VAC และรับสัญญาณควบคุม 4-32VDC ทำงานด้วยหลักการสวิตชิ่งแบบ Zero-Cross เพื่อลดกระแสกระชากขณะเริ่มทำงาน ผสานระบบตรวจวิเคราะห์สถานะโหลดแบบเรียลไทม์ที่สามารถตรวจจับอาการฮีตเตอร์ขาดหรือโหลดผิดปกติได้ทันที พร้อมวาริสเตอร์ป้องกันแรงดันกระชากในตัวและโครงสร้างฮีตซิงก์ที่ช่วยระบายความร้อนได้อย่างมีประสิทธิภาพ

คุณสมบัติ

• อุปกรณ์สวิตชิ่งโซลิดสเตต 1 เฟส พิกัดกระแสสูง 85 AAC (คลาส 90A) ติดตั้งพัดลมระบายความร้อนและฮีตซิงก์ในตัวเพื่อรองรับงานโหลดหนักอย่างต่อเนื่อง
• รองรับการสลับสถานะวงจรแบบ Zero-Cross ที่แรงดันไฟสลับ 42 ถึง 600 VAC พร้อมวาริสเตอร์ (Varistor) ในตัวเพื่อป้องกันแรงดันกระชากชั่วขณะ
• ใช้อินพุตควบคุมกระแสตรงตั้งแต่ 4 ถึง 32 VDC และมีระบบตรวจสอบสภาวะการทำงานอัจฉริยะที่ตรวจจับความบกพร่องของตัว SSR และโหลดได้ละเอียดถึงระดับ 1/6
• เข้าสายไฟได้สะดวกรวดเร็วด้วยเทอร์มินอลแบบ Box Clamp ทั้งชุดควบคุมและชุดกำลัง บนโครงสร้างตัวถังแบบ E-Layout ที่ยึดเกาะราง DIN ได้อย่างมั่นคง
• มีระบบตัดการทำงานและส่งสัญญาณเตือนแบบ PNP เมื่ออุณหภูมิสูงเกินค่าปลอดภัย พร้อมพิกัดการทนกระแสลัดวงจร (SCCR) สูงสุด 100 kArms ตามมาตรฐาน UL508

ข้อมูลจำเพาะ

• พิกัดกำลังไฟฟ้าสูง: โซลิดสเตตคอนแทคเตอร์ 1 เฟส พิกัดกระแสใช้งานสูงสุด 85 AAC (รหัสพิกัด 90) ที่แรงดันโหลด 42-600 VAC และทนแรงดันพีคได้ถึง 1200 Vp
• ระบบระบายความร้อนและป้องกัน: มาพร้อมฮีตซิงก์และพัดลมระบายความร้อนในตัว (Integrated Fan) ร่วมกับระบบตัดการทำงานอัตโนมัติเมื่ออุณหภูมิสูงเกินพิกัด (OTP)
• แรงดันไฟควบคุมและค่าทนกระแสฟอลต์: ใช้อินพุตควบคุมไฟตรง 4-32 VDC มีค่าทนพลังงานกระแสลัดวงจรชั่วขณะ (I²t) สูงถึง 18,000 A²s และพิกัด SCCR ที่ 100 kArms
• การจัดวางเทอร์มินอล: โครงสร้างขั้วต่อแบบ E-Layout (เข้าด้านบน-ออกด้านล่างเหมือนแมกเนติกคอนแทคเตอร์) ใช้ขั้วต่อสายแบบ Box Clamp ทั้งภาคกำลังและภาคควบคุมในตัวถังกว้าง 70 มม.
• ระบบมอนิเตอร์โหลดอัจฉริยะ: ตรวจจับภาวะโหลดฮีตเตอร์เสียหายบางส่วน (Partial Load Failure) แรงดันไฟหลักขาดหาย หรือไทริสเตอร์เสียหาย พร้อมส่งสัญญาณ Alarm Output

โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	85 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• อุปกรณ์ตัดต่อกำลังไฟฟ้าแบบโซลิดสเตต 1 เฟส รุ่นพิกัดกระแสสูง รองรับโหลดสูงสุด 85 AAC (ที่ 40°C) ในพิกัดคลาส 90A พร้อมพัดลมช่วยระบายความร้อน
• ทำงานในย่านแรงดันไฟสลับ 42-600 VAC ทนแรงดันกระชากย้อนกลับ (Peak Blocking Voltage) ได้สูงสุด 1200 Vp และมีวาริสเตอร์กันไฟกระชากในตัว
• ภาคอินพุตใช้ไฟเลี้ยงควบคุมกระแสตรง 4-32 VDC มีฟังก์ชันตรวจสอบสภาวะสายฮีตเตอร์ขาดบางส่วนและแจ้งเตือนสถานะด้วยไฟ LED
• การจัดเรียงขั้วต่อเป็นแบบคอนแทคเตอร์ (E-Layout) โดยใช้ขั้วรัดสายชนิด Box Clamp ทั้งฝั่งสัญญาณควบคุมและฝั่งสายกำลังหลัก
• มีระบบ Over-Temperature Protection (รหัสต่อท้าย P) และรองรับพิกัดกระแสลัดวงจร (SCCR) สูงถึง 100 kArms ตามมาตรฐาน UL508

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1S60D90GGEP Data Sheet
