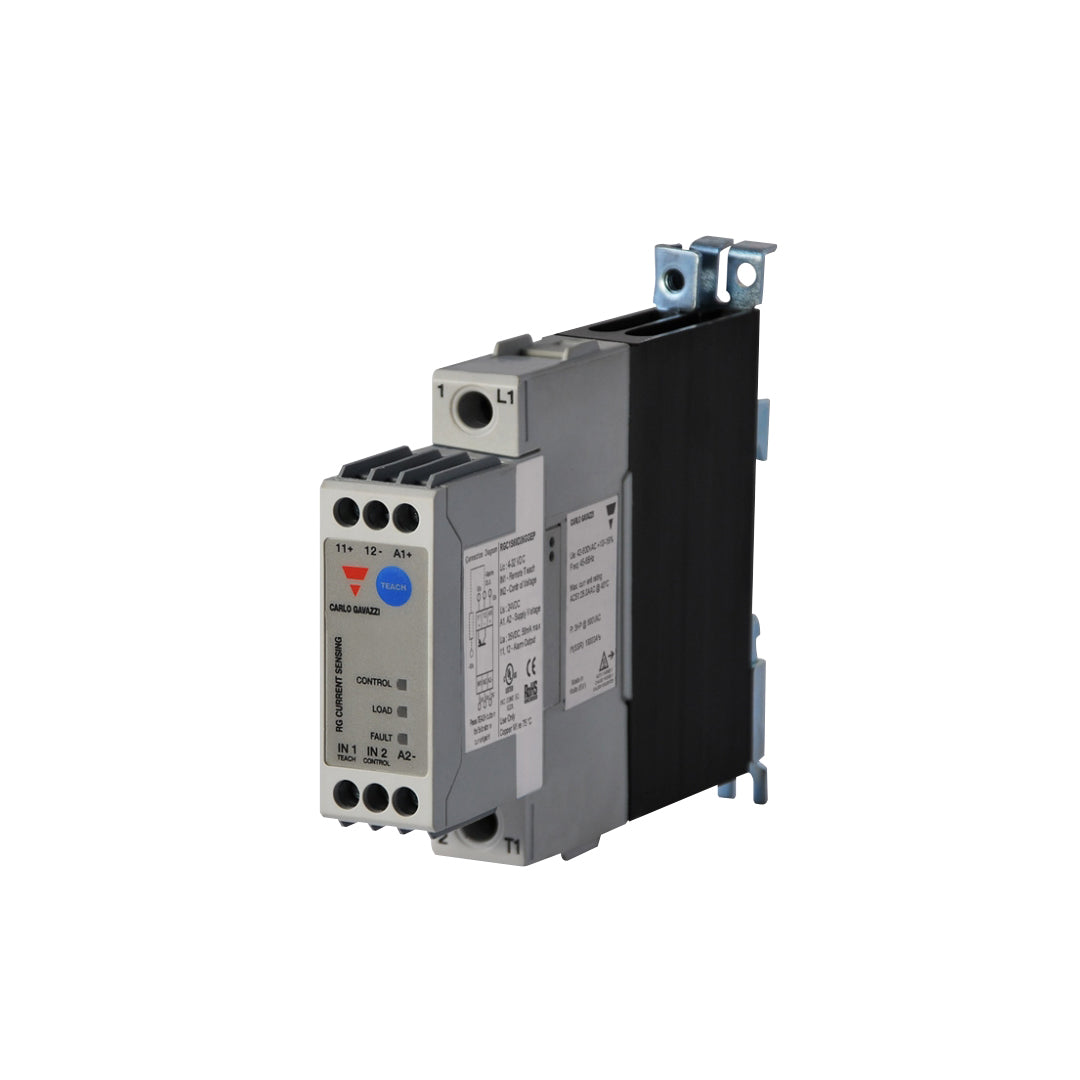

Solid State Relay carlo gavazzi RGC1S60D61GGUP

Solid State Relay carlo gavazzi RGC1S60D61GGUP อุปกรณ์ตัดต่อวงจรไฟฟ้าแบบไร้หน้าสัมผัส 1 เฟสจาก Carlo Gavazzi ที่ผสานความเชี่ยวชาญด้านวิศวกรรมความทนทานด้วยเทคโนโลยี Wire Bonding ช่วยลดความเค้นทางความร้อนและยืดอายุการใช้งาน รองรับแรงดันโหลด 42-600VAC กระแสสลับสูงสุด 65A และไฟควบคุม 4-32VDC โดดเด่นด้วยการจัดวางขั้วต่อแบบ U-Layout และแคลมป์แบบ Box Clamp ที่ช่วยให้การเดินสายไฟเป็นระเบียบ มาพร้อมระบบตรวจจับกระแส Current Sense และฟังก์ชันป้องกันอุณหภูมิเกินพิกัดเพื่อความเสถียรของระบบ

คุณสมบัติ

• คอนแทคเตอร์โซลิดสเตต 1 โพล รุ่นมีครีบระบายความร้อนในตัว จ่ายกระแสไฟฟ้าสลับให้แก่โหลดได้ 65 แอมแปร์ พร้อมค่าการทนกระแสชั่วขณะ (I²t) สูงถึง 18,000 A²s
• ออกแบบการจัดวางตำแหน่งขั้วต่อในรูปแบบ U-Layout ช่วยให้เดินสายไฟเข้า-ออกในตู้คอนโทรลแทนที่รีเลย์รูปแบบเดิมได้อย่างลงตัวด้วยความกว้างตัวเครื่อง 70 มิลลิเมตร
• ควบคุมการตัดต่อวงจรที่จุดศูนย์ของคลื่นไฟฟ้า (Zero-Crossing) รองรับแรงดันโหลด 42-660 VAC และทนแรงดันบล็อกกิ้งสูงสุด 1200 Vp
• สั่งงานด้วยสัญญาณแรงดันไฟตรง 4-32 VDC มาพร้อมระบบ Current Sensing ตรวจจับกระแสโหลดเพื่อเฝ้าระวังอาการฮีตเตอร์ขาดหรือแหล่งจ่ายไฟหลักสูญหาย
• ขั้วต่อสายทั้งฝั่งสัญญาณควบคุมและฝั่งกำลังเป็นแบบ Box Clamp พร้อมวงจรป้องกันความร้อนสะสมเกินกำหนดและส่งสัญญาณเตือนภัยผ่านเอาต์พุต PNP

ข้อมูลจำเพาะ

• โครงสร้างการสลับวงจร: โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1S สวิตชิ่งที่จุดตัดศูนย์ (Zero-Cross) มาพร้อมครีบระบายความร้อนในตัวและการจัดวางขั้วต่อแบบ SSR (U-Layout)
• ความสามารถในการรับโหลด: พิกัดกระแสใช้งาน 65 AAC ต่อเนื่องที่อุณหภูมิแวดล้อม 40°C รองรับแรงดันไฟสลับในสาย 42-600 VAC และมีค่า I²t สำหรับการป้องกันที่ 6,600 A²s
• ภาคสัญญาณควบคุม: รับแรงดันอินพุตควบคุมแบบไฟตรงช่วงกว้าง 4-32 VDC พร้อมไฟ LED แสดงสถานะสัญญาณควบคุม สถานะโหลด และสถานะความผิดปกติแยกสีชัดเจน
• เทอร์มินอลและการติดตั้ง: ขั้วต่อภาคควบคุมและภาคกำลังเป็นแบบประกับหนีบสาย (Box Clamp) รองรับการยึดเกาะบนรางปีกนก (DIN Rail) หรือยึดติดผนังตู้ด้วยขนาดความกว้าง 70 มม.
• ฟังก์ชันตรวจสอบความผิดปกติ: มีระบบ Over-Temperature Protection (P) ตัดการทำงานเมื่อร้อนจัด พร้อมฟังก์ชัน TEACH ตั้งค่ากระแสเพื่อตรวจจับปัญหาโหลดขาดหรือ SSR ลัดวงจร

โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	65 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ชนิด 1 เฟส รุ่น RGC1S ที่รวมชุดระบายความร้อนไว้ในตัว ทำงานตัดต่อวงจรที่จุดศูนย์ของคลื่นไฟสลับ (Zero-Cross Switching)
• โครงสร้างการจัดวางเทอร์มินอลเป็นรูปแบบ U-Layout (SSR Style) ช่วยให้การเดินสายไฟเข้า-ออกสอดคล้องกับผังตู้คอนโทรลมาตรฐาน
• จ่ายกระแสสลับให้โหลดได้ต่อเนื่อง 65 AAC ที่ 40°C (หรือสูงสุด 75 AAC ที่ 25°C) ภายใต้ย่านแรงดันโหลด 42-660 VAC
• รับสัญญาณควบคุม 4-32 VDC และตรวจจับความผิดปกติของฮีตเตอร์แบบ Partial Load Failure ได้แม่นยำถึงระดับ 1/6 ของโหลด
• เข้าสายสะดวกด้วยขั้วต่อแบบ Box Clamp ทั้งภาคอินพุตและเอาต์พุต พร้อมวงจรตัดการทำงานอัตโนมัติเมื่อเกิดภาวะความร้อนสะสมสูงเกินพิกัด

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1S60D61GGUP Data Sheet
