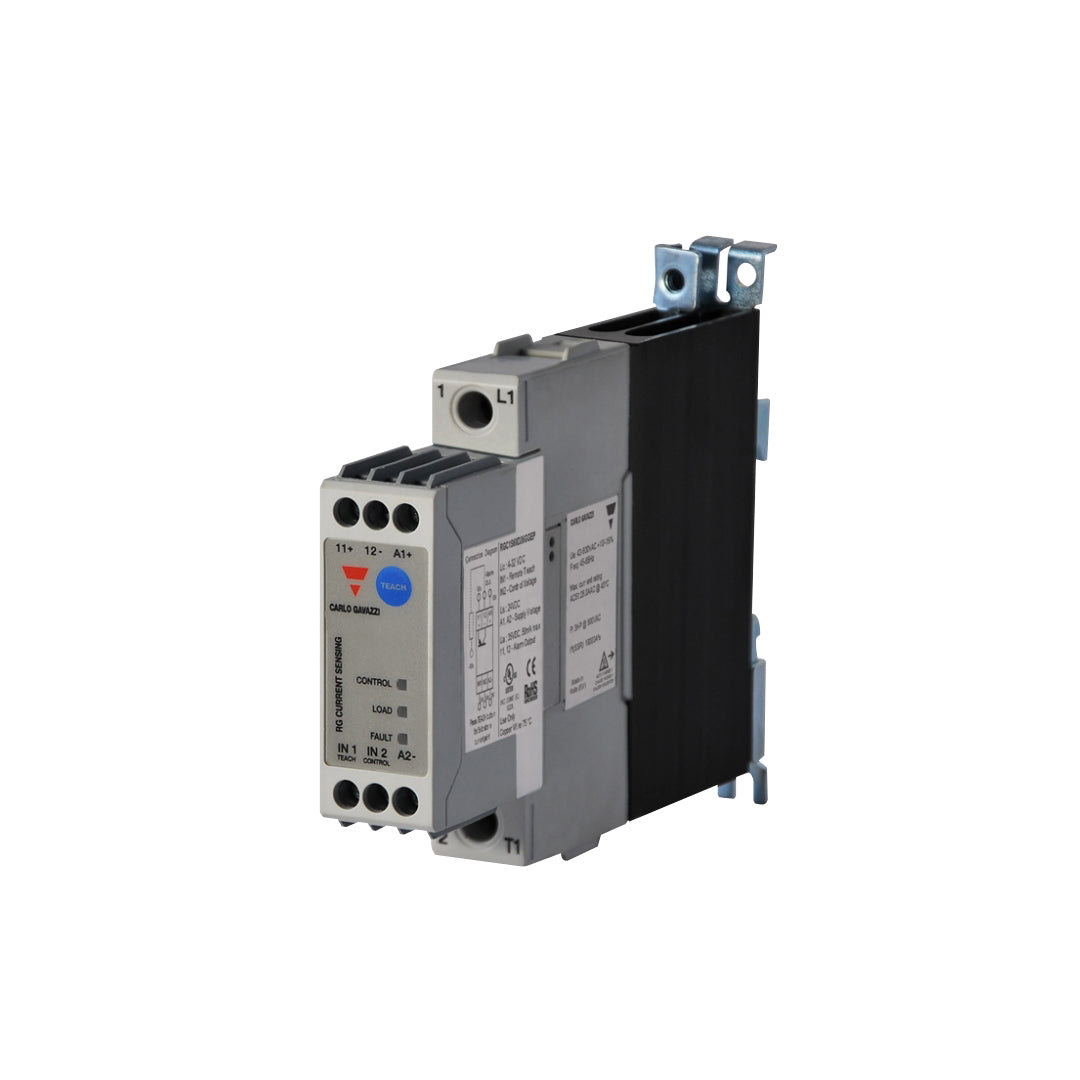

Solid State Relay carlo gavazzi RGC1S60D61GGEP

Solid State Relay carlo gavazzi RGC1S60D61GGEP โซลิดสเตตคอนแทคเตอร์ 1 เฟสพร้อมฮีตซิงก์ในตัวจาก Carlo Gavazzi แบรนด์ชั้นนำด้านระบบออโตเมชันระดับโลก มาพร้อมเทคโนโลยี Current Sensing สำหรับตรวจจับความผิดปกติของโหลดฮีตเตอร์และวงจรภายในอย่างแม่นยำ รองรับแรงดันใช้งาน 42-600VAC พิกัดกระแส 65A และแรงดันควบคุม 4-32VDC ตัดต่อวงจรแบบ Zero-Cross ช่วยลดสัญญาณรบกวนทางไฟฟ้า มีระบบป้องกันความร้อนเกินพร้อมเอาต์พุตแจ้งเตือนแบบ PNP และโครงสร้างขั้วต่อแบบ E-Layout ที่ติดตั้งบนราง DIN ได้อย่างปลอดภัย

คุณสมบัติ

• โซลิดสเตตรีเลย์แบบ 1 เฟส พร้อมฮีตซิงก์ระบายความร้อนในตัว รองรับกระแสโหลดใช้งานสูงสุด 65 AAC ที่อุณหภูมิแวดล้อม 40 องศาเซลเซียส
• ทำงานด้วยระบบสวิตชิ่งแบบ Zero-Cross ช่วยลดสัญญาณรบกวนทางไฟฟ้าในช่วงแรงดันใช้งาน 42 ถึง 600 VAC (ทนแรงดันสูงสุดได้ถึง 660 VAC)
• รับแรงดันควบคุมฝั่งอินพุตแบบไฟตรงในช่วง 4 ถึง 32 VDC พร้อมฟังก์ชัน TEACH สำหรับตรวจจับความผิดปกติของโหลดขาดบางส่วน (Partial Load Failure 1/6)
• โครงสร้างการจัดวางขั้วสายแบบ Contactor (E-Layout) เชื่อมต่อสายควบคุมและสายพาวเวอร์ผ่านขั้วต่อแบบ Box Clamp ที่แน่นหนา
• ติดตั้งระบบป้องกันอุณหภูมิเกินพิกัด (Over-temperature Protection) พร้อมเอาต์พุตแจ้งเตือนสถานะความผิดปกติแบบ PNP และไฟ LED แสดงผลแยกสถานะชัดเจน

ข้อมูลจำเพาะ

• ประเภทอุปกรณ์: โซลิดสเตตรีเลย์ 1 เฟส (1-Pole) พร้อมฮีตซิงก์ในตัว ทำงานแบบ Zero-Cross Switching และมีระบบตรวจจับกระแสโหลด (Current Sensing)
• พิกัดกระแสและแรงดันใช้งาน: รองรับกระแสโหลดสูงสุด 65 AAC (ที่ 40°C) แรงดันใช้งาน 42-600 VAC (สูงสุด 660 VAC) และทนแรงดันย้อนกลับ (Blocking Voltage) 1200 Vp
• แรงดันควบคุม (Control Voltage): ใช้ไฟเลี้ยงวงจรควบคุมกระแสตรง 4-32 VDC พร้อมค่าพิกัดกระแสฟิวส์ (I²t) ที่ 6,600 A²s
• รูปแบบการเข้าสายและโครงสร้าง: ขั้วต่อสายควบคุมและสายพาวเวอร์แบบ Box Clamp ทั้งคู่ จัดวางขั้วต่อแบบ Contactor (E-Layout) ความกว้างตัวเครื่อง 70 มม.
• ระบบป้องกันและแจ้งเตือน: ติดตั้งระบบป้องกันอุณหภูมิเกินในตัว (OTP) พร้อมฟังก์ชันตรวจจับฮีตเตอร์ขาดบางส่วน (Partial Load Failure) และเอาต์พุตแจ้งเตือนสถานะผิดปกติ

โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	65 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• ประเภทโซลิดสเตตรีเลย์ 1 เฟส พร้อมฮีตซิงก์ในตัว (1-Pole Solid State Contactor) ระบบสวิตชิ่งแบบ Zero-Cross พร้อมฟังก์ชันตรวจจับกระแสโหลด (Current Sensing)
• รองรับแรงดันไฟฟ้าใช้งานด้านเอาต์พุต 42 ถึง 600 VAC (สูงสุด 660 VAC) และมีค่าแรงดันพีกต้านทาน (Blocking Voltage) ที่ 1200 Vp
• พิกัดกระแสใช้งานสูงสุด 65 AAC (ที่อุณหภูมิแวดล้อม 40°C) และมีค่าความทนทานกระแสฟิวส์ (I²t) สูงถึง 18,000 A²s
• ใช้แรงดันควบคุมด้านอินพุตแบบไฟตรง 4 ถึง 32 VDC ควบคู่กับโครงสร้างการจัดวางขั้วต่อแบบ E-Layout (Contactor Configuration)
• ขั้วต่อสายทั้งฝั่งควบคุมและฝั่งเพาเวอร์เป็นแบบ Box Clamp พร้อมระบบป้องกันอุณหภูมิเกินในตัว (Over-Temperature Protection)

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1S60D61GGEP Data Sheet
