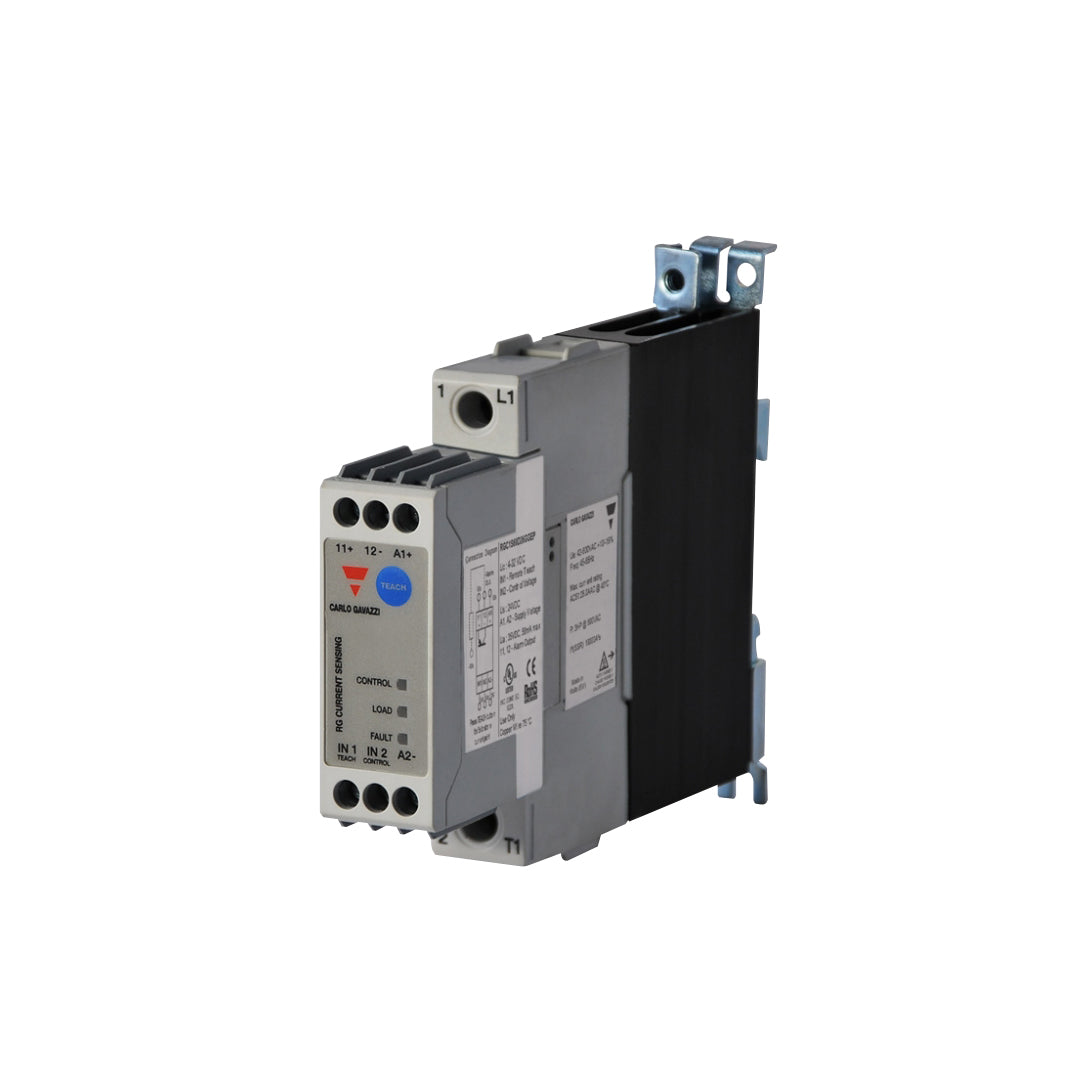

Solid State Relay carlo gavazzi RGC1S60D41GGUP

Solid State Relay carlo gavazzi RGC1S60D41GGUP โซลิดสเตตรีเลย์รวมฮีตซิงก์และระบบตรวจจับกระแสโหลดจากแบรนด์ Carlo Gavazzi รองรับแรงดัน 42-660 VAC พิกัดกระแสรุ่น 41 ที่มีค่า I²t สูงถึง 18,000 A²s รุ่นนี้ออกแบบการจัดวางขั้วต่อในรูปแบบ SSR มาตรฐาน (U-type) เพื่อความสะดวกในการเดินสายทดแทนหรือติดตั้งในผังตู้แบบดั้งเดิม พร้อมระบบตรวจจับ Partial Load Failure วงจรวาริสเตอร์กันไฟกระชาก และระบบป้องกันอุณหภูมิเกินพิกัดครบถ้วนตามมาตรฐานยุโรป

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 60 แอมป์
• รุ่นท็อปซีรีส์สำหรับการสลับวงจรทันทีในพิกัดกระแสสูง
• โครงสร้างป้องกันความเสียหายจากสภาวะไฟฟ้าลัดวงจรชั่วขณะ
• ไฟแสดงสถานะและขั้วต่อออกแบบตามหลักการใช้งานจริง
• ตอบโจทย์ทุกความต้องการในระบบควบคุมอัตโนมัติระดับอุตสาหกรรม

ข้อมูลจำเพาะ

• รูปแบบโครงสร้างเฉพาะรุ่น: โซลิดสเตตรีเลย์ Zero-Cross พร้อมระบบตรวจสอบกระแสโหลด รุ่น RGC1S60D41GGUP ออกแบบการจัดวางขั้วต่อแบบ U-Layout (SSR Configuration)
• พิกัดกระแสและแรงดันเอาต์พุต: จ่ายกระแสโหลดต่อเนื่อง 43 AAC ที่อุณหภูมิ 40°C (50 AAC ที่ 25°C) รองรับแรงดันใช้งาน 42 ถึง 600 VAC
• พารามิเตอร์การป้องกันสูงสุด: ค่า I²t สูงถึง 18,000 A²s (ITSM 1,900 Ap) มาพร้อมระบบป้องกันอุณหภูมิเกิน (OTP) และวาริสเตอร์ป้องกันแรงดันกระชากในตัว
• ระบบอินพุตและฟังก์ชัน TEACH: ใช้แรงดันควบคุม 4-32 VDC มีฟังก์ชันบันทึกค่ากระแสอ้างอิงเพื่อตรวจจับฮีตเตอร์ขาดบางส่วนหรือไฟเมนขัดข้องแบบอัตโนมัติ
• การเข้าสายและมิติตัวเรือน: ขั้วต่อสายควบคุมแบบ Double Box Clamp และขั้วพาวเวอร์แบบ Box Clamp รองรับสายขนาดถึง 25 ตร.มม. ฮีตซิงก์ในตัวกว้าง 35 มม.

โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1S60D41GGUP แบบ Zero-Cross Switching พร้อมระบบ Current Sense และฮีตซิงก์ในตัว
• รองรับแรงดันไฟฟ้าด้านเอาต์พุต 42 ถึง 660 VAC (1200 Vp) พิกัดกระแสใช้งาน 43 AAC ที่อุณหภูมิแวดล้อม 40°C
• ค่าทนกระแสลัดวงจร I²t สูงถึง 18,000 A²s พร้อมพิกัดการทนกระแสลัดวงจรสูงสุด (SCCR) 100 kArms ตามมาตรฐาน UL508A
• รับสัญญาณควบคุม 4-32 VDC ตรวจจับอาการโหลดขาดบางส่วน โหลดเปิดวงจร และมีระบบป้องกันอุณหภูมิเกิน (OTP) ในตัว
• โครงสร้างการจัดวางขั้วต่อแบบ SSR (U-layout) เข้าสายด้วยขั้ว Box Clamp ทั้งด้านควบคุมและด้านกำลัง (GG) มาตรฐาน IP20

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1S60D41GGUP Data Sheet
