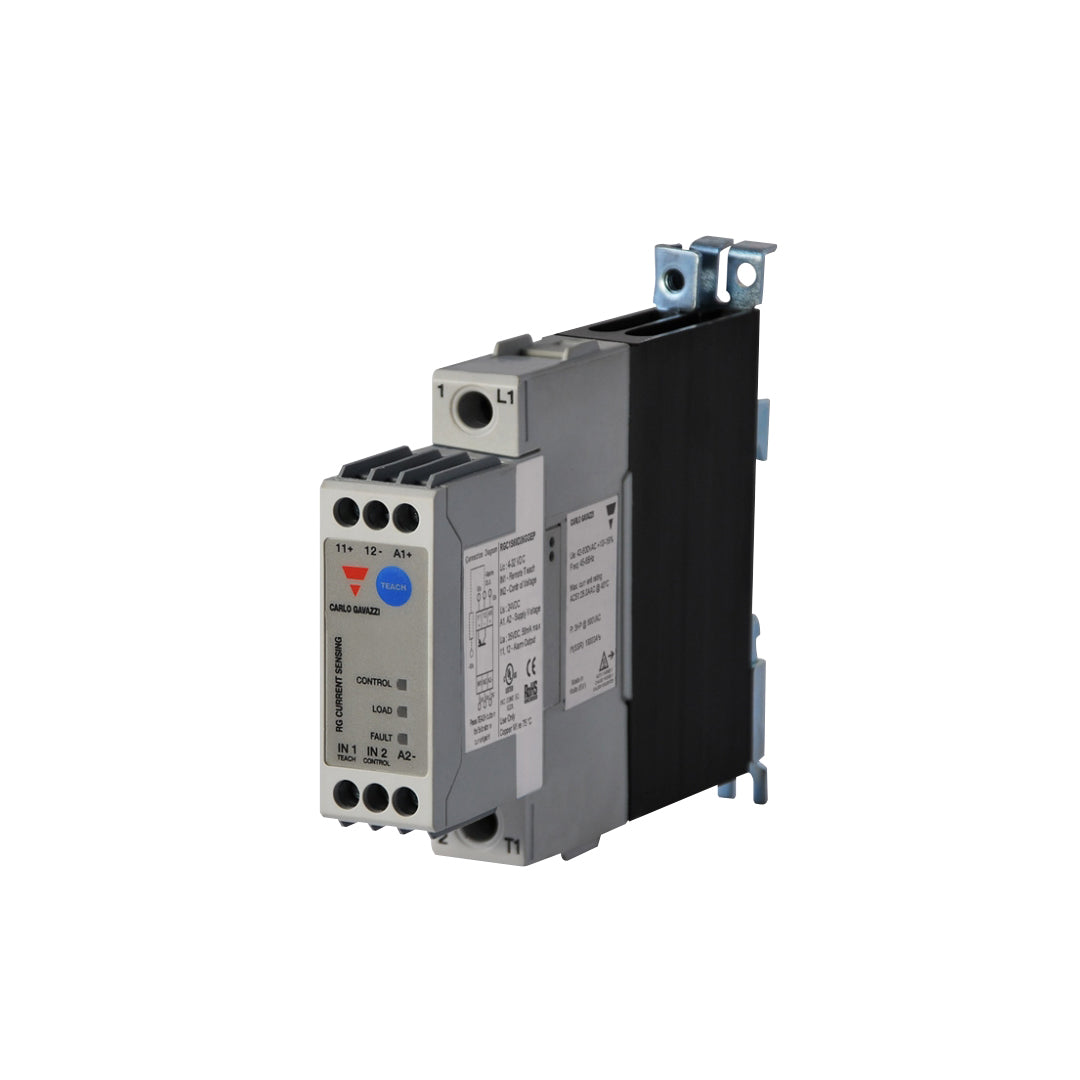

Solid State Relay carlo gavazzi RGC1S60D41GGEP

Solid State Relay carlo gavazzi RGC1S60D41GGEP อุปกรณ์สวิตชิ่งโซลิดสเตตพร้อมระบบ Current Sensing พิกัดสูงจาก Carlo Gavazzi รองรับแรงดันใช้งาน 42-660 VAC และกระแสโหลดรุ่น 41 (ระดับ 40-43 AAC, 18,000 A²s) จัดวางขั้วต่อแบบ Contactor (E-type) พร้อมช่องเข้าสายแบบ Box Clamp ที่รองรับสายไฟขนาดใหญ่ได้อย่างมั่นคง ระบบสามารถตรวจจับความผิดปกติของฮีตเตอร์และตัวรีเลย์ได้แบบเรียลไทม์พร้อมฟังก์ชันป้องกันความร้อนเกินในตัว เหมาะสำหรับงานอุตสาหกรรมพลาสติกและเคมีภัณฑ์

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 60 แอมป์
• รองรับกระแสไฟฟ้าสูงสำหรับโหลดกำลังในระบบสลับทันที
• ระบบระบายความร้อนประสิทธิภาพสูงรองรับงานหนักต่อเนื่อง
• ขั้วต่อสายไฟกำลังขนาดใหญ่พิเศษรองรับกระแส 60 แอมป์
• เหมาะสำหรับอุตสาหกรรมหนักและระบบควบคุมมอเตอร์ขนาดใหญ่

ข้อมูลจำเพาะ

• ขีดความสามารถการสวิตชิ่ง: โซลิดสเตตคอนแทคเตอร์พร้อมระบบ Current Monitoring รุ่น RGC1S60D41GGEP สวิตชิ่งแบบ Zero-Cross พร้อมระบบป้องกันความร้อนเกินในตัว
• พิกัดกระแสและแรงดันใช้งาน: รองรับกระแสโหลด 43 AAC ที่ 40°C (และสูงสุด 50 AAC ที่ 25°C) ในย่านแรงดันไฟฟ้า 42 ถึง 600 VAC (1200 Vp)
• ความทนทานกระแสลัดวงจร: มีค่า I²t สูงถึง 18,000 A²s ทนกระแส Surge พีคได้ 1,900 Ap และทนกระแสโอเวอร์โหลดซ้ำได้ 126 AAC (50 Cycles)
• ระบบควบคุมและตรวจจับ: อินพุตควบคุม 4-32 VDC ตรวจจับความผิดปกติของโหลด (1/6 Partial Load Failure) พร้อมเอาต์พุตแจ้งเตือนและไฟ LED แสดงสถานะ
• โครงสร้างขั้วต่อและขนาด: การจัดวางขั้วสายแบบ E-Layout (Contactor Layout) ขั้วควบคุมและขั้วพาวเวอร์เป็นแบบ Box Clamp ทั้งคู่ (รหัส GG) ตัวเรือนกว้าง 35 มม.

โหมดการสลับเอาต์พุต	0V 0V
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ตรวจวัดกระแสโหลด รุ่น RGC1S60D41GGEP สวิตชิ่งแบบ Zero-Cross สำหรับโหลดความร้อนพิกัดสูง
• ทำงานที่ระดับแรงดันไฟฟ้าสายส่ง 42-660 VAC (1200 Vp) รองรับกระแสโหลด 43 AAC ที่ 40°C (50 AAC ที่ 25°C)
• มีค่าทนกระแสฟิวส์ I²t สูงถึง 18,000 A²s (1,900 Ap) และทนกระแสโอเวอร์โหลดซ้ำได้ถึง 126 AAC
• แรงดันควบคุมอินพุต 4-32 VDC มาพร้อมระบบตรวจจับ Partial Load Failure และระบบป้องกันความร้อนเกินพร้อมไฟ LED แจ้งเตือน
• การจัดวางขั้วสายแบบ Contactor (E-layout) ใช้ขั้วต่อแบบ Box Clamp ทั้งฝั่งควบคุมและฝั่งเพาเวอร์ (GG) รองรับสายขนาดสูงสุด 25 mm²

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1S60D41GGEP Data Sheet
