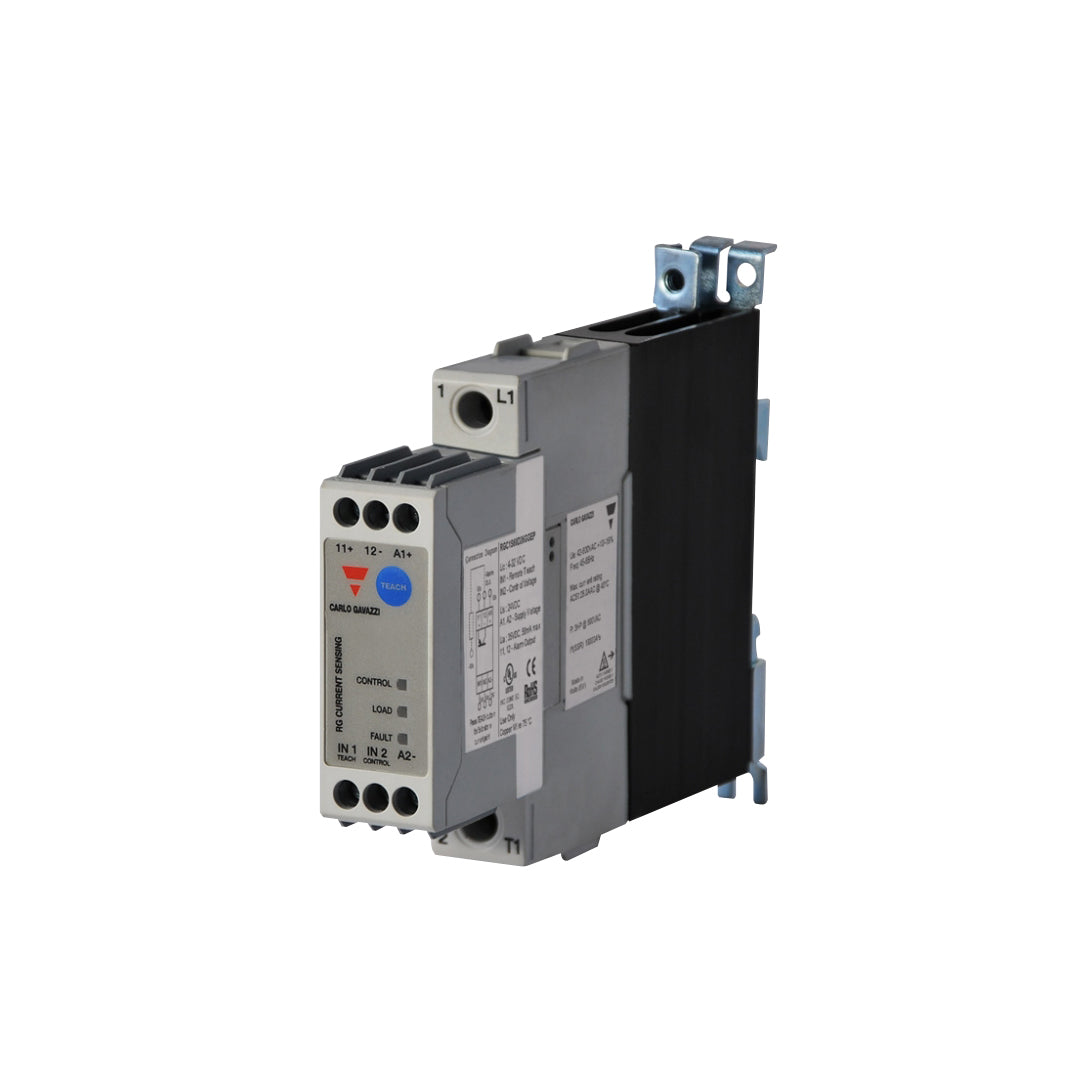

Solid State Relay carlo gavazzi RGC1S60D31GKEP

Solid State Relay carlo gavazzi RGC1S60D31GKEP คอนแทคเตอร์โซลิดสเตตพร้อมฟังก์ชันวินิจฉัยโหลดจากแบรนด์ Carlo Gavazzi รองรับแรงดัน 42-660 VAC และพิกัดกระแส 30 AAC ที่มาพร้อมค่า I²t ระดับ 6,600 A²s (รหัส 31) เพื่อเพิ่มความทนทานต่อกระแสกระชาก ควบคุมด้วยไฟตรง 4-32 VDC และสวิตชิ่งที่จุดตัดศูนย์ของคลื่นเพื่อลดสัญญาณรบกวนทางไฟฟ้า มีระบบตรวจจับภาวะไฟเมนขาด โหลดเปิดวงจร และความร้อนสะสมเกินพิกัด มอบความเชื่อมั่นสูงสุดให้กับระบบควบคุมความร้อนอัตโนมัติ

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 42 แอมป์
• การออกแบบทางวิศวกรรมขั้นสูงสำหรับการควบคุมโหลดกำลังปานกลาง
• สัญญาณควบคุมอินพุตตอบสนองไวต่อทุกคำสั่งประมวลผล
• ขนาดกะทัดรัดช่วยประหยัดพื้นที่ภายในตู้สวิทช์บอร์ด
• ใช้งานได้อย่างมั่นใจในสภาพแวดล้อมอุตสาหกรรมที่หลากหลาย

ข้อมูลจำเพาะ

• รุ่นอัปเกรดพิกัด I²t: โซลิดสเตตรีเลย์ Zero-Cross พร้อมระบบตรวจจับกระแส รุ่น RGC1S60D31GKEP เพิ่มความสามารถในการทนค่า I²t เป็น 6,600 A²s (ทนกระแสพีค 1,150 Ap)
• พิกัดกระแสและแรงดันเอาต์พุต: จ่ายกระแสโหลดต่อเนื่อง 30 AAC ทั้งที่อุณหภูมิ 25°C และ 40°C (รองรับกระแสโอเวอร์โหลดซ้ำ 84 AAC) ที่แรงดัน 42-600 VAC
• ระบบป้องกันครบวงจร: มาพร้อมระบบ Over-temperature Protection (รหัส P), ระบบแจ้งเตือนเมื่อโหลดหรือ SSR ผิดปกติ และมี Integrated Varistor ที่เอาต์พุต
• แรงดันควบคุมและการเข้าสาย: รับแรงดันอินพุต 4-32 VDC โครงสร้างแบบ E-Layout ขั้วควบคุมแบบ Double Box Clamp และขั้วพาวเวอร์แบบสกรู (Screw Terminal)
• มิติตัวเรือน: ฮีตซิงก์อะลูมิเนียมในตัวขนาดความกว้าง 22.5 มม. มาตรฐานการป้องกัน IP20 รองรับการยึดราง DIN และมีพิกัด SCCR 100 kArms

โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์แบบ Zero-Cross พร้อมระบบ Current Sensing รุ่น RGC1S60D31GKEP ติดตั้งฮีตซิงก์ระบายความร้อนสำเร็จรูป
• รองรับแรงดันโหลดกระแสสลับ 42 ถึง 660 VAC (1200 Vp) และจ่ายกระแสใช้งานต่อเนื่องได้ 30 AAC ที่อุณหภูมิ 40°C
• อัปเกรดค่าทนกระแสฟิวส์ I²t สูงขึ้นเป็น 6,600 A²s (ทนกระแสพีค 1,150 Ap ที่ 10 ms) ทนทานต่อกระแสกระชากได้ดีเยี่ยม
• รับแรงดันควบคุม 4-32 VDC มีวงจรตรวจจับความผิดปกติของฮีตเตอร์และตัว SSR พร้อมสัญญาณเอาต์พุตแจ้งเตือนสถานะ
• โครงสร้างขั้วต่อแบบ Contactor (E-layout) ขั้วเพาเวอร์แบบสกรู (GK) และมีระบบ Over-Temperature Protection ป้องกันความเสียหาย

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1S60D31GKEP Data Sheet
