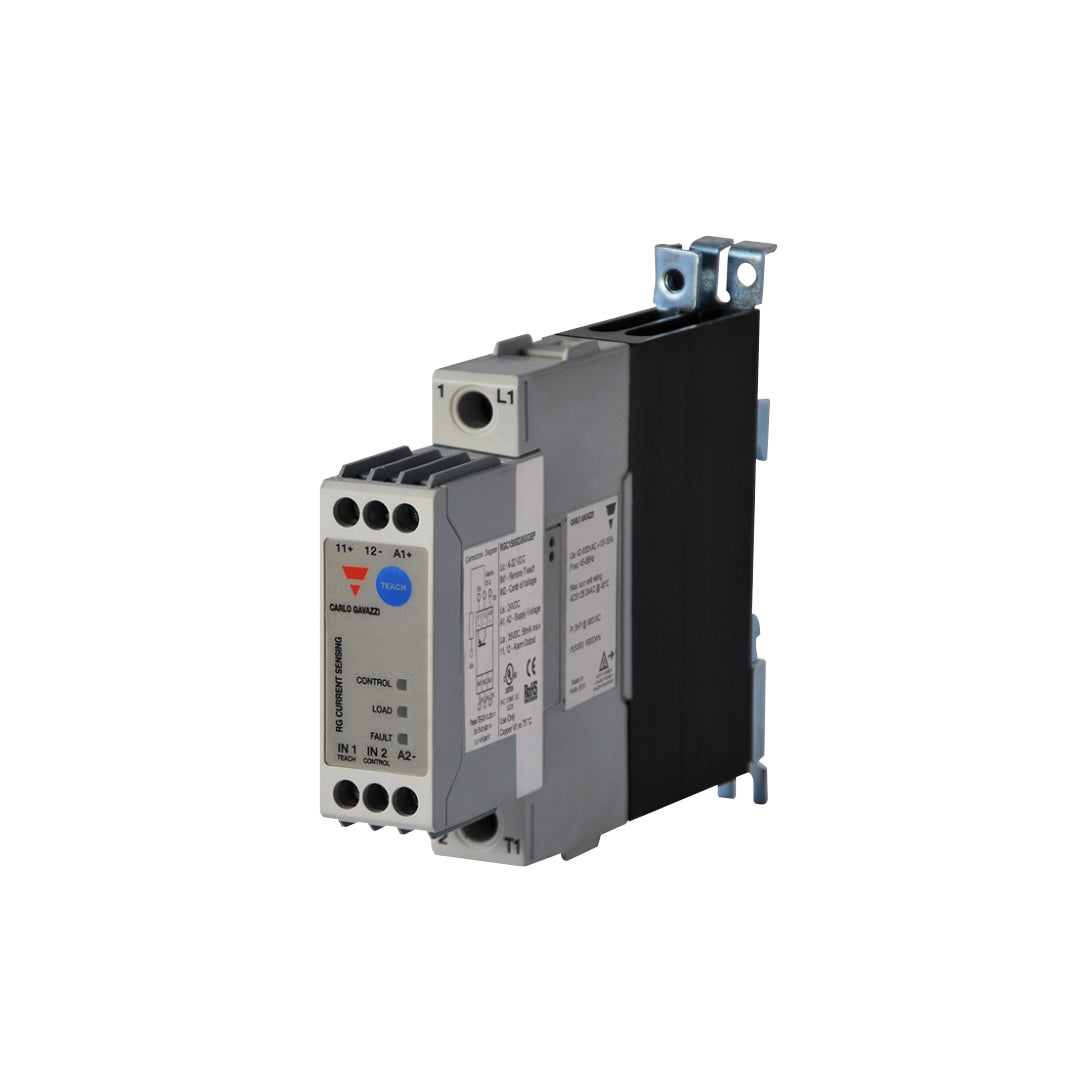

Solid State Relay carlo gavazzi RGC1S60D30GKEP

Solid State Relay carlo gavazzi RGC1S60D30GKEP โซลิดสเตตรีเลย์รุ่นตรวจสอบสถานะโหลดอัจฉริยะจาก Carlo Gavazzi รองรับแรงดันไฟฟ้า 42-660 VAC พิกัดกระแส 30 AAC (1,800 A²s) และรับสัญญาณควบคุม 4-32 VDC ตัวเครื่องผสานฮีตซิงก์ระบายความร้อนในขนาดความกว้างเพียง 22.5 มม. สามารถตรวจจับการลดลงของกระแสโหลดเมื่อฮีตเตอร์ย่อยในระบบขนานเกิดการขาดหาย พร้อมตัดการทำงานและแจ้งเตือนเมื่ออุณหภูมิสูงเกินกำหนด (รหัส P) ช่วยลดอัตราการเกิดของเสียในสายการผลิตอุตสาหกรรม

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 42 แอมป์
• พิกัดกระแส 42 แอมป์พร้อมโหมดสลับวงจรทันทีสำหรับงานกำลังสูง
• ขั้วต่อสายไฟขนาดใหญ่รองรับแรงบิดขันยึดสูงเพื่อความแน่นหนา
• ระบบป้องกันความร้อนเกินพร้อมตัดการทำงานอัตโนมัติ
• เหมาะสำหรับเครื่องจักรแปรรูปวัสดุและระบบอัตโนมัติ

ข้อมูลจำเพาะ

• ฟังก์ชันการทำงานหลัก: โซลิดสเตตคอนแทคเตอร์ผสมระบบ Current Sensing รุ่น RGC1S60D30GKEP สวิตชิ่งที่จุดตัดศูนย์ (Zero-Cross) พร้อมระบบป้องกันความร้อนเกินในตัว
• พิกัดกระแสและแรงดันโหลด: รองรับกระแสใช้งาน 30 AAC ที่อุณหภูมิ 40°C ที่ช่วงแรงดันเอาต์พุต 42 ถึง 600 VAC (1200 Vp)
• พารามิเตอร์ทางไฟฟ้า: มีค่า I²t ขั้นต่ำที่ 1,800 A²s กระแสรั่วไหลขณะปิดน้อยกว่า 3 mAAC และมีวาริสเตอร์ป้องกันแรงดันกระชากภายในตัว
• การควบคุมและวินิจฉัย: ใช้อินพุตควบคุม 4-32 VDC ตรวจจับการขาดของฮีตเตอร์ย่อยในระบบขนานได้อย่างแม่นยำเหมาะสำหรับงานเครื่องฉีดพลาสติกและเครื่องบรรจุภัณฑ์
• การจัดวางขั้วและขนาด: โครงสร้าง E-Layout ขั้วควบคุม Double Box Clamp ขั้วพาวเวอร์แบบสกรู (รหัส GK) ฮีตซิงก์ในตัวขนาดความกว้าง 22.5 มม.

โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• คอนแทคเตอร์โซลิดสเตตตรวจจับกระแสโหลด ซีรีส์ RGC1S รุ่นพิกัด 30 AAC (ที่ 40°C) สำหรับเครื่องฉีดพลาสติกและเครื่องบรรจุภัณฑ์
• ย่านแรงดันไฟฟ้าด้านเอาต์พุต 42-660 VAC ทนแรงดันพีคได้ 1200 Vp มีค่ากระแสรั่วไหลขณะปิดต่ำกว่า 3 mAAC
• มีค่า I²t สำหรับการเลือกฟิวส์อยู่ที่ 1,800 A²s และทนกระแสโอเวอร์โหลดซ้ำตามมาตรฐาน UL508 ได้ถึง 84 AAC
• ใช้แรงดันสั่งงาน 4-32 VDC พร้อมระบบมอนิเตอร์อาการฮีตเตอร์ขาดบางส่วน ไฟเมนหาย และระบบตัดเมื่อตัวเครื่องร้อนเกิน (รหัส P)
• รูปแบบขั้วต่อแบบ E-layout ขั้วควบคุมเป็น Double Box Clamp ช่วยให้พ่วงสายได้ง่าย และขั้วเพาเวอร์เป็นแบบสกรู (GK)

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1S60D30GKEP Data Sheet
