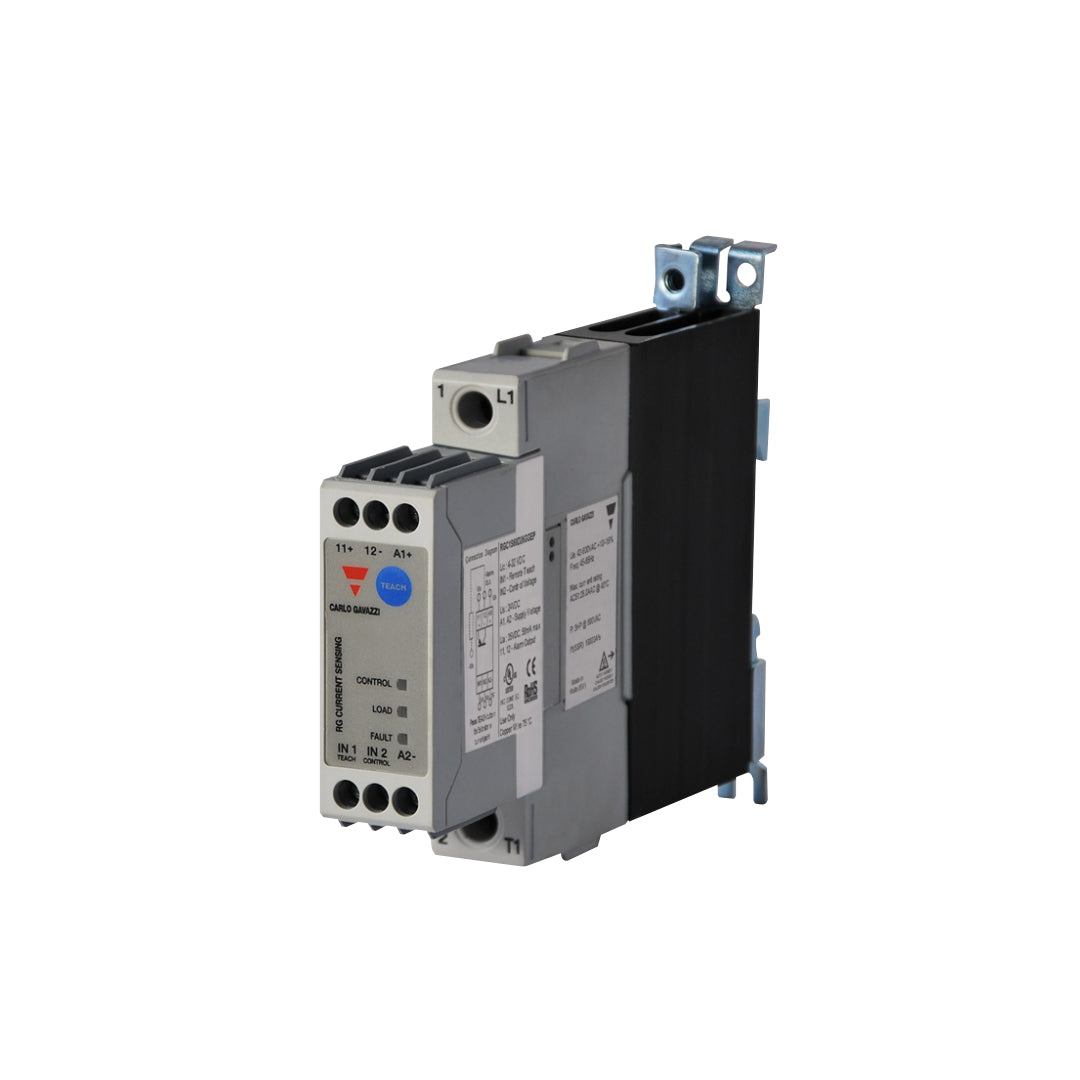

Solid State Relay carlo gavazzi RGC1S60D26GGEP

Solid State Relay carlo gavazzi RGC1S60D26GGEP อุปกรณ์สวิตชิ่งแบบ Zero-Cross พร้อมเซนเซอร์วัดกระแสภายในจาก Carlo Gavazzi รองรับแรงดัน 42-660 VAC และกระแสโหลด 25 AAC โดยรุ่นรหัส 26 นี้ได้รับการอัปเกรดค่าความทนทานต่อกระแสลัดวงจร I²t สูงถึง 18,000 A²s เพื่อการประสานงานร่วมกับเบรกเกอร์ MCB แบบ Type 2 ใช้ขั้วต่อสายไฟแบบ Box Clamp (GG) และมีระบบป้องกันอุณหภูมิเกินในตัว ช่วยตรวจจับทั้งปัญหาฮีตเตอร์ขาดบางส่วนและภาวะลัดวงจรภายในได้อย่างครบวงจร

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 40 แอมป์
• โหมด Instantaneous ช่วยให้ควบคุมจังหวะเวลาได้อย่างแม่นยำ
• โครงสร้างตัวถังแข็งแกร่งทนทานต่อแรงสั่นสะเทือนในโรงงาน
• วงจรป้องกันไฟกระชากช่วยยืดอายุการใช้งานให้อย่างยาวนาน
• เหมาะสำหรับสายการผลิตที่ต้องการความเร็วและความถี่สูง

ข้อมูลจำเพาะ

• จุดเด่นด้านความทนทานสูง: โซลิดสเตตรีเลย์ Zero-Cross พร้อมระบบวัดกระแสโหลด รุ่น RGC1S60D26GGEP อัปเกรดค่า I²t สูงพิเศษถึง 18,000 A²s และทนกระแสพีคได้ 1,900 Ap
• พิกัดกระแสและแรงดันใช้งาน: จ่ายกระแสโหลดได้ 25 AAC ที่ 40°C (30 AAC ที่ 25°C) รองรับแรงดันไฟสลับ 42 ถึง 660 VAC (Blocking Voltage 1200 Vp)
• ระบบป้องกันและตรวจสอบ: ติดตั้งระบบป้องกันอุณหภูมิเกิน (OTP) และวงจรตรวจจับฮีตเตอร์เสียหายบางส่วน (ตรวจจับกระแสโหลดขั้นต่ำได้ตั้งแต่ 0.2 AAC)
• สัญญาณควบคุมอินพุต: รับแรงดันควบคุมไฟตรง 4-32 VDC พร้อมฟังก์ชันเรียนรู้ค่ากระแสโหลด (Setpoint Teaching) และขั้วส่งสัญญาณ Alarm Output
• โครงสร้างขั้วต่อและมิติ: รูปแบบ E-Layout ใช้ขั้วต่อแบบ Box Clamp ทั้งฝั่งควบคุมและฝั่งพาวเวอร์ (รหัส GG) ขนาดความกว้างตัวเรือนเพียง 22.5 มม.

โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	25 A
แรงดันไฟฟ้าในการทำงาน	42 V....660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1S60D26GGEP แบบ Zero-Cross Switching พร้อมระบบ Current Sense และฮีตซิงก์ในตัว
• รองรับแรงดันไฟฟ้าใช้งาน 42 ถึง 660 VAC (1200 Vp) และพิกัดกระแสเอาต์พุต 25 AAC ที่อุณหภูมิ 40°C (30 AAC ที่ 25°C)
• โดดเด่นด้วยค่าทนกระแสลัดวงจร I²t สูงถึง 18,000 A²s (ทนกระแสพีค 1,900 Ap) รองรับการทำ Type 2 Co-ordination ร่วมกับ MCB
• แรงดันควบคุมอินพุต 4-32 VDC ตรวจจับภาวะโหลดลดลงเกิน 16.67% จากค่าที่ตั้งไว้ พร้อมระบบป้องกันอุณหภูมิเกินในตัว
• โครงสร้างแบบ Contactor (E-layout) ขั้วสายควบคุมและขั้วสายกำลังเป็นแบบ Box Clamp ทั้งหมด (GG) เพื่อการเข้าสายที่รวดเร็วและแน่นหนา

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1S60D26GGEP Data Sheet
