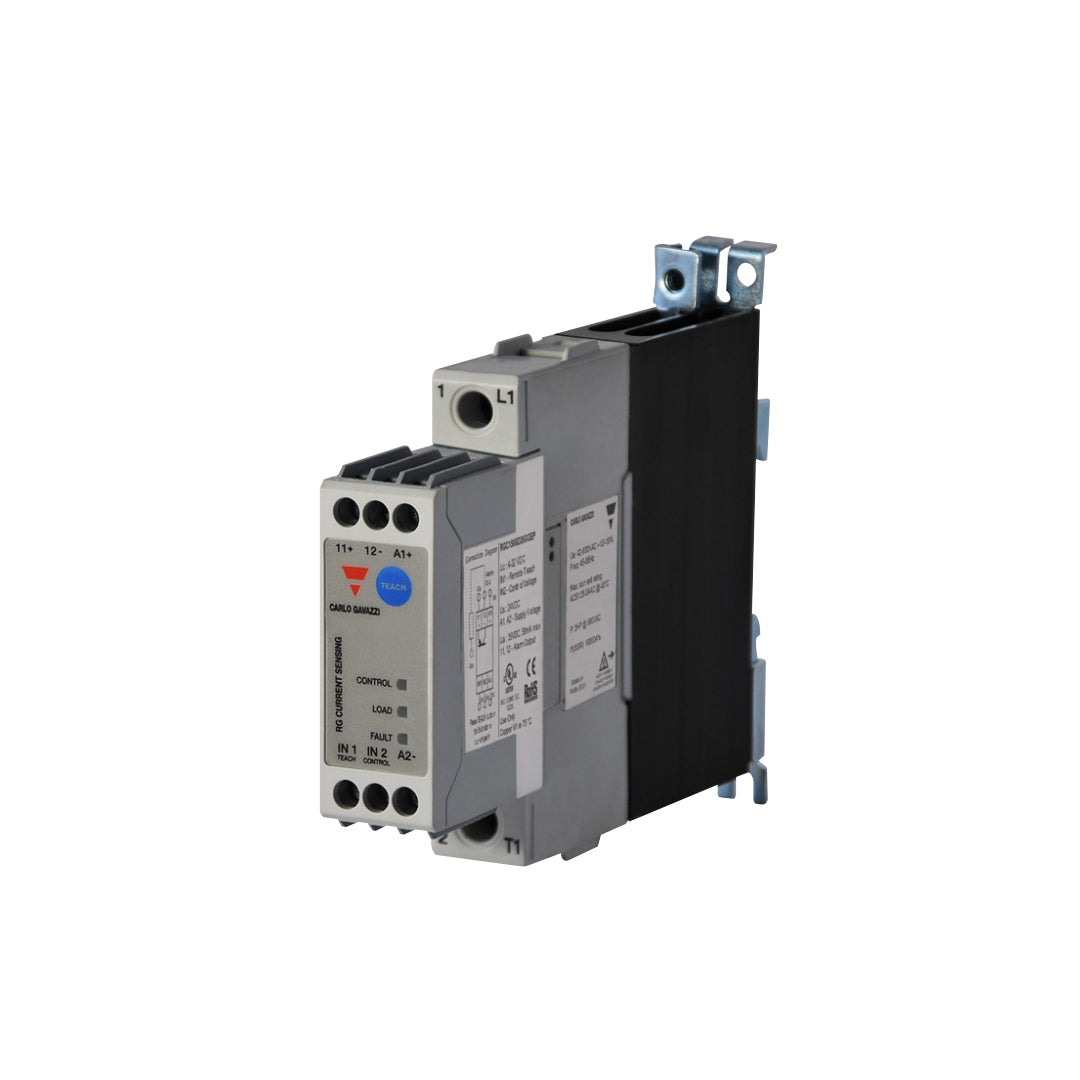

Solid State Relay carlo gavazzi RGC1S60D20GKEP

Solid State Relay carlo gavazzi RGC1S60D20GKEP โซลิดสเตตรีเลย์พร้อมระบบตรวจจับกระแสไฟฟ้าในตัว (Current Sensing) จาก Carlo Gavazzi แบรนด์ผู้บุกเบิกเทคโนโลยีสวิตชิ่งอัจฉริยะ รองรับแรงดัน 42-660 VAC พิกัดกระแสรุ่น 20A ควบคุมด้วยไฟตรง 4-32 VDC แบบ Zero-Cross สามารถตรวจจับความผิดปกติของโหลดแบบละเอียดถึงระดับ 1/6 Partial Load Failure รวมถึงภาวะฮีตเตอร์ขาดและอุณหภูมิตัวเครื่องเกินพิกัด (รหัส P) พร้อมส่งสัญญาณแจ้งเตือน Alarm Output เพื่อป้องกันความเสียหายในกระบวนการผลิต

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 30 แอมป์
• วงจรภายในออกแบบพิเศษรองรับกระแสเริ่มต้นของโหลดมอเตอร์
• สัญญาณควบคุม DC โวลต์ทำงานเข้ากันได้ดีกับระบบ PLC
• ไฟ LED แสดงสถานะการทำงานชัดเจนตลอดเวลา
• ผ่านมาตรฐานความปลอดภัยทางไฟฟ้าระดับสากล

ข้อมูลจำเพาะ

• ระบบสวิตชิ่งและตรวจจับกระแส: โซลิดสเตตรีเลย์แบบ Zero-Cross Switching รุ่น RGC1S60D20GKEP มาพร้อมระบบ Current Sensing ตรวจจับฮีตเตอร์ขาดบางส่วน (1/6 Partial Load Failure)
• ฟังก์ชันป้องกันและแจ้งเตือน: มีระบบป้องกันความร้อนเกินพิกัด (Over-temperature Protection) พร้อมเอาต์พุต Alarm และไฟ LED 3 สี (เขียว/เหลือง/แดง) แสดงสถานะและสิ่งผิดปกติ
• พิกัดกระแสและแรงดันใช้งาน: จ่ายกระแสโหลดได้สูงสุด 23 AAC ที่ช่วงแรงดันใช้งาน 42 ถึง 600 VAC (Blocking Voltage 1200 Vp)
• แรงดันควบคุมและการตั้งค่า: รับสัญญาณควบคุม 4-32 VDC รองรับการกดปุ่ม TEACH หน้าเครื่องหรือส่งสัญญาณ Remote TEACH เพื่อบันทึกค่ากระแสโหลดปกติ
• การเข้าสายและขนาดตัวเรือน: โครงสร้างแบบ E-Layout ขั้วควบคุมแบบ Double Box Clamp ขั้วพาวเวอร์แบบสกรู (Screw) ตัวเรือนพร้อมฮีตซิงก์กว้าง 22.5 มม.

โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	37 A
แรงดันไฟฟ้าในการทำงาน	42 V..660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	42 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
แรงดันไฟฟ้าในการทำงาน	42 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	65 A
แรงดันไฟฟ้าในการทำงาน	42 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	410 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
ควบคุมแรงดันไฟฟ้า DC	0V...10V
Analogue control signal	0-10V, 0-5V, 1-5V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	410 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	0V...10V
Analogue control signal	0-10V, 0-5V, 1-5V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
แรงดันไฟฟ้าในการทำงาน	410 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
ควบคุมแรงดันไฟฟ้า DC	0V...10V
Analogue control signal	0-10V, 0-5V, 1-5V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
แรงดันไฟฟ้าในการทำงาน	410 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	0V...10V
Analogue control signal	0-10V, 0-5V, 1-5V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	63 A
แรงดันไฟฟ้าในการทำงาน	410 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
ควบคุมแรงดันไฟฟ้า DC	0V...10V
Analogue control signal	0-10V, 0-5V, 1-5V
การเชื่อมต่อไฟฟ้า	Box clamp
โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	63 A
แรงดันไฟฟ้าในการทำงาน	410 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
ควบคุมแรงดันไฟฟ้า DC	0V...10V
Analogue control signal	0-10V, 0-5V, 1-5V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์ 1 เฟส ซีรีส์ RGC1S แบบ Zero-Cross Switching มาพร้อมฟังก์ชันตรวจจับกระแสโหลด (Current Sensing) ในตัว
• รองรับแรงดันไฟฟ้าด้านเอาต์พุต 42 ถึง 600 VAC (สูงสุด 660 VAC, 1200 Vp) และพิกัดกระแสใช้งานสูงสุด 23 AAC
• ตรวจจับความผิดปกติได้ครบถ้วน ทั้งฮีตเตอร์ขาดบางส่วน (Partial Load Failure 1/6) โหลดขาด SSR ลัดวงจร และอุณหภูมิเกิน
• ใช้แรงดันควบคุมด้านอินพุต 4 ถึง 32 VDC พร้อมเอาต์พุตแจ้งเตือน Alarm และไฟ LED สีแดงแสดงสถานะเมื่อเกิดความผิดปกติ
• โครงสร้างแบบ E-layout ขั้วควบคุมเป็นแบบ Double Box Clamp ขั้วเพาเวอร์เป็นแบบสกรู (GK) พร้อมฮีตซิงก์ในตัว

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1S60D20GKEP Data Sheet
