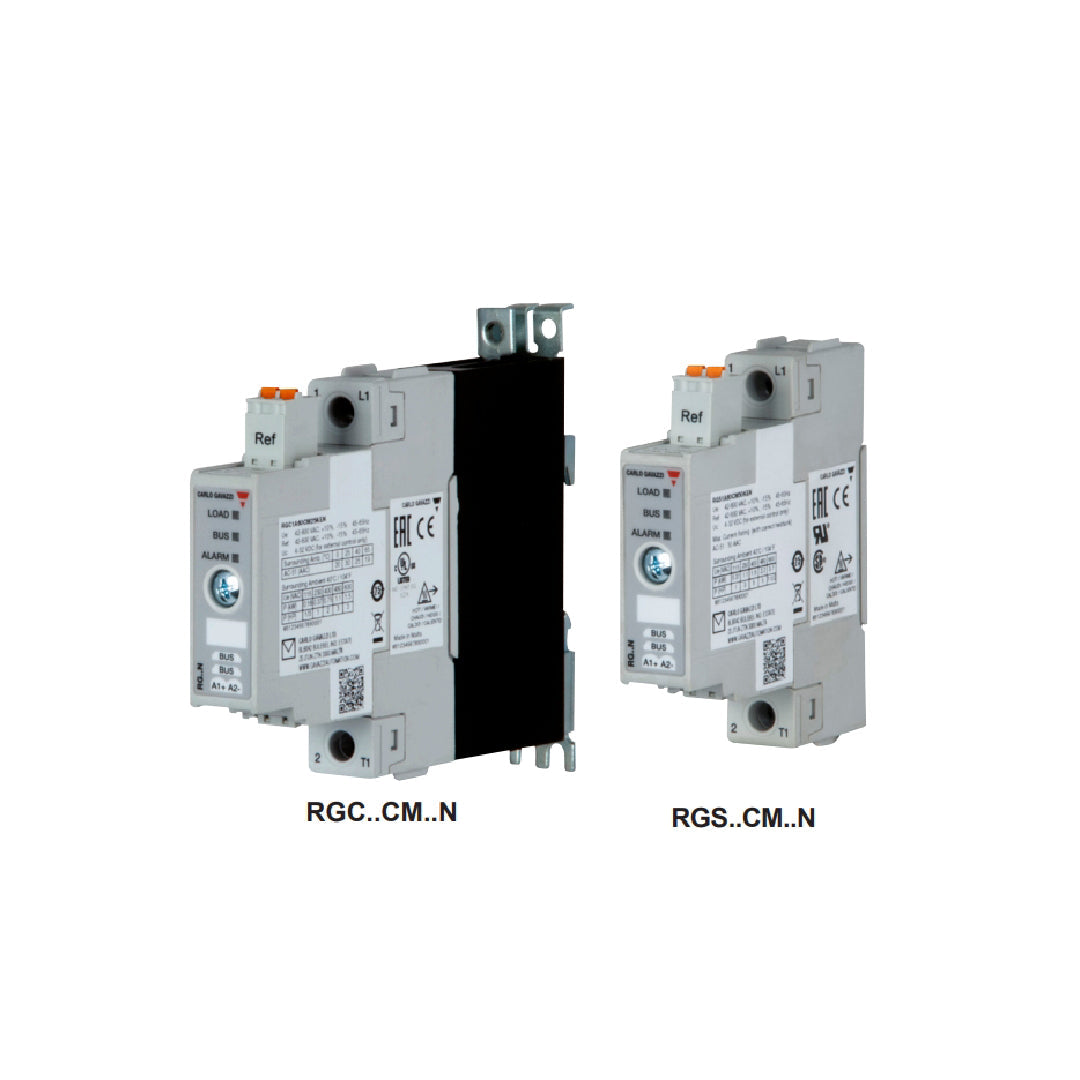

Solid State Relay carlo gavazzi RGC1P60CM62GEN

Solid State Relay carlo gavazzi RGC1P60CM62GEN อุปกรณ์ควบคุมกำลังไฟฟ้าพิกัดสูงพร้อมอินเทอร์เฟซสื่อสารในตัวจากแบรนด์ Carlo Gavazzi รองรับแรงดันสูงสุด 660 VAC และพิกัดกระแสรุ่น 62A ออกแบบมาเพื่อทำงานร่วมกับระบบ NRG BUS ในการควบคุมเอาต์พุตแบบ Proportional ทั้งโหมดตัดมุมเฟสและโหมดซอฟต์สตาร์ท พร้อมฟังก์ชันมอนิเตอร์ค่าทางไฟฟ้าและวินิจฉัยความผิดพลาดแบบเรียลไทม์ ขั้วต่อ Box Clamp ขนาดใหญ่ช่วยให้การเข้าสายเคเบิลกำลังสูงทำได้สะดวกรวดเร็วและมีความมั่นคงทางกลสูง

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 15 แอมป์
• ประเภทการสลับแบบ Instantaneous (สลับทันทีเมื่อมีสัญญาณ)
• ขั้วต่อสายไฟแบบยกขึ้นรองรับการติดตั้งสายไฟขนาดเล็กถึงปานกลาง
• ขนาดตัวถังเพรียวบางประหยัดพื้นที่ในตู้คอนโทรล
• เหมาะสำหรับงานควบคุมที่ต้องการความเร็วในการตอบสนองสูง

ข้อมูลจำเพาะ

• รุ่นเรือธงระบบบัสสื่อสาร: โซลิดสเตตคอนแทคเตอร์แบบ Proportional รุ่น RGC1P60CM62GEN พิกัดกระแสสูงสุดในตระกูล RGC..CM..N สำหรับระบบควบคุมอัตโนมัติผ่าน NRG Bus
• พิกัดกระแสและแรงดันเอาต์พุต: จ่ายกระแสโหลดต่อเนื่องได้สูงถึง 65 AAC ที่อุณหภูมิ 40°C ที่ย่านแรงดันใช้งาน 42 ถึง 660 VAC
• การวัดค่าและวินิจฉัยระบบ: มีระบบวัดค่าพลังงานไฟฟ้าในตัวและตรวจจับอาการผิดปกติของโหลดแบบ Real-time ช่วยลดเวลาในการค้นหาจุดเสีย (Troubleshooting)
• รูปแบบขั้วต่อสาย: การจัดวางแบบ E-Layout มาพร้อมขั้วต่อพาวเวอร์แบบ Box Clamp ขนาดใหญ่ และพอร์ต Micro-USB สำหรับต่อพ่วงในวงจร NRG Chain
• ขนาดตัวเรือนและการป้องกัน: ฮีตซิงก์ระบายความร้อนขนาดกว้าง 70 มม. มีระบบป้องกันความร้อนเกินในตัว และผ่านมาตรฐานการป้องกันการสัมผัส IP20

โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	65 A
แรงดันไฟฟ้าในการทำงาน	42 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• คอนแทคเตอร์โซลิดสเตตอัจฉริยะพิกัดสูง รุ่น RGC1P60CM62GEN เชื่อมต่อเครือข่าย NRG Bus เพื่อควบคุมและมอนิเตอร์โหลดแบบเรียลไทม์
• รองรับแรงดันไฟฟ้าใช้งาน 42 ถึง 660 VAC (1200 Vp) และจ่ายกระแสไฟฟ้าต่อเนื่องได้สูงสุด 65 AAC ที่อุณหภูมิ 40°C
• ส่งข้อมูลตัวแปรทางไฟฟ้า (A, V, Hz, W, kWh) และสถานะการวินิจฉัยความผิดปกติของโหลดและตัวรีเลย์ไปยังคอนโทรลเลอร์หลัก
• มีโหมดควบคุมเอาต์พุตครบครันทั้ง Phase Angle, Burst, Distributed Full Cycle, Soft Start และระบบชดเชยแรงดันตก
• ขนาดความกว้างตัวเรือน 70 มม. โครงสร้าง E-layout ขั้วเพาเวอร์แบบ Box Clamp (G) พร้อมระบบ Overtemperature Protection ในตัว

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1P60CM62GEN Data Sheet
