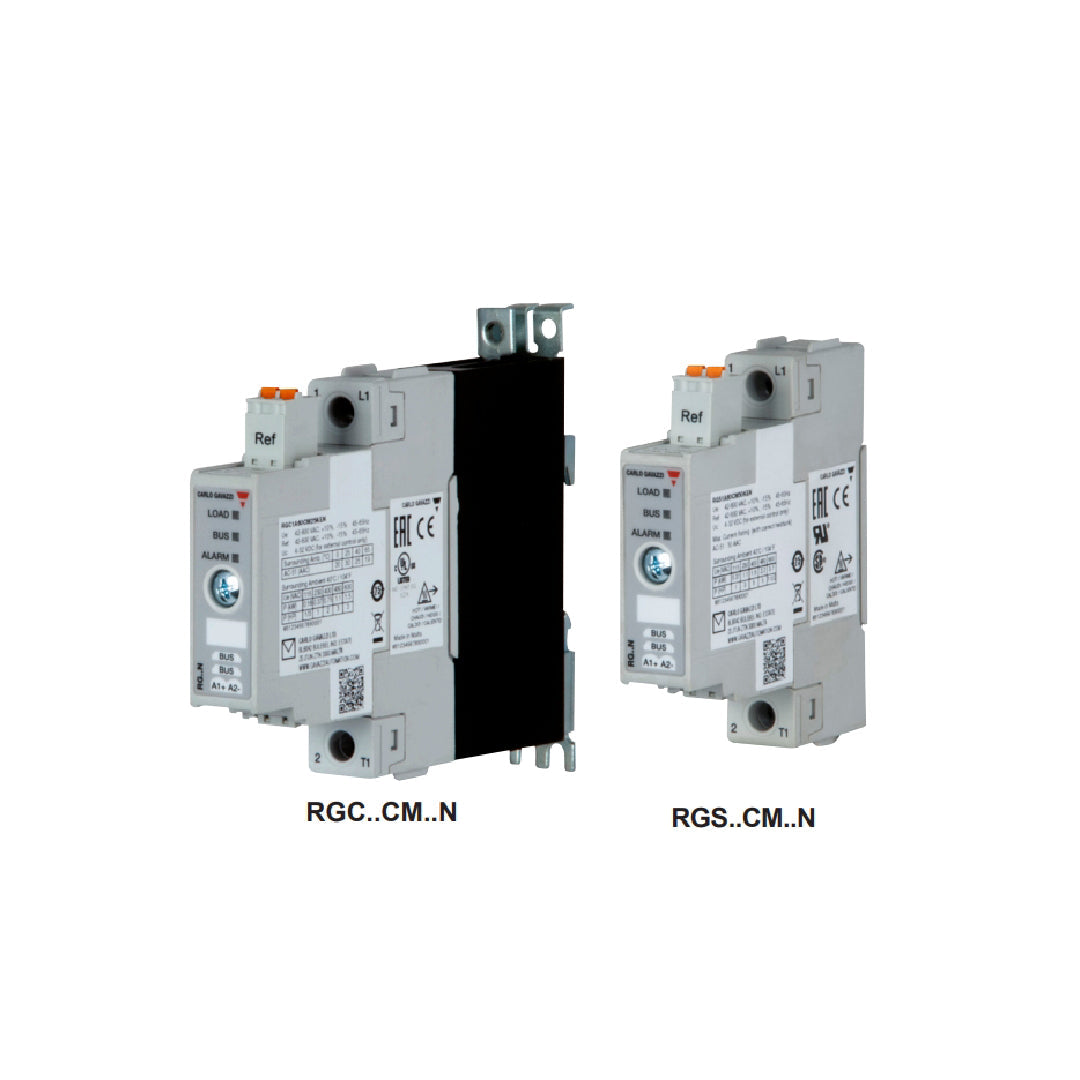

Solid State Relay carlo gavazzi RGC1P60CM32GEN

Solid State Relay carlo gavazzi RGC1P60CM32GEN อุปกรณ์สวิตชิ่งควบคุมกำลังไฟฟ้าพร้อมระบบสื่อสารข้อมูลในตระกูล NRG จาก Carlo Gavazzi รองรับแรงดันใช้งานสูงสุด 660 VAC พิกัดกระแสรุ่น 32A และใช้ขั้วต่อสายไฟกำลังแบบ Box Clamp (รหัส G) ตัวรีเลย์ทำหน้าที่ทั้งปรับสัดส่วนการจ่ายพลังงานพร้อมฟังก์ชันชดเชยแรงดันตกคร่อม (Voltage Compensation) และตรวจวัดพารามิเตอร์ทางไฟฟ้าส่งผ่านระบบบัสสื่อสาร ช่วยลดจำนวนสายไฟและโมดูลอนาล็อก I/O ในตู้ควบคุมยุคอุตสาหกรรม 4.0 ได้อย่างชัดเจน

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 62 แอมป์
• รุ่นประหยัดพื้นที่หน้าตู้สำหรับโหลดกระแสไฟฟ้าสูง
• ไฟ LED แจ้งสถานะการรับคำสั่งควบคุมชัดเจน
• โครงสร้างป้องกันฝุ่นและละอองตามมาตรฐานอุตสาหกรรม
• เหมาะสำหรับสายการผลิตอัตโนมัติที่มีรอบการทำงานถี่

ข้อมูลจำเพาะ

• การควบคุมผ่านระบบบัส: โซลิดสเตตรีเลย์อัจฉริยะแบบ Proportional รุ่น RGC1P60CM32GEN ทำงานร่วมกับคอนโทรลเลอร์ตระกูล NRGC เพื่อควบคุมและมอนิเตอร์ผ่าน Fieldbus
• ระบบวิเคราะห์และป้องกัน: มีระบบวิเคราะห์ความผิดปกติของทั้งตัว SSR และโหลด (Diagnostics) พร้อมระบบป้องกันอุณหภูมิเกิน (Overtemperature Protection) ในตัว
• พิกัดทางไฟฟ้าด้านโหลด: รองรับกระแสใช้งาน 30 AAC ที่อุณหภูมิ 40°C ที่ระดับแรงดันสวิตชิ่ง 42-660 VAC (50/60 Hz) ให้การจ่ายกำลังไฟแบบเชิงเส้น (Linear)
• รูปแบบขั้วต่อกำลังไฟฟ้า: ใช้ขั้วต่อสายพาวเวอร์แบบ Box Clamp (รหัส G) ที่ช่วยให้เข้าสายได้อย่างแน่นหนา และเชื่อมต่อสายบัสด้วยพอร์ต Micro-USB
• ขนาดและการติดตั้ง: ฮีตซิงก์ระบายความร้อนในตัวขนาดความกว้าง 17.8 มม. (1x DIN) โครงสร้างแบบ E-Layout มาตรฐานการป้องกัน IP20

โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	37 A
แรงดันไฟฟ้าในการทำงาน	42 V..660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• คอนแทคเตอร์โซลิดสเตตระบบ NRG Bus รุ่น RGC1P60CM32GEN สำหรับการควบคุมตามสัดส่วนและวิเคราะห์สถานะโหลดแบบเรียลไทม์
• ทำงานที่ระดับแรงดันเอาต์พุต 42-660 VAC (1200 Vp) พิกัดกระแสใช้งาน 30 AAC ที่ 40°C ในตัวเรือนกว้างเพียง 17.8 มม.
• มีค่าทนกระแสฟิวส์ I²t สูงถึง 18,000 A²s พร้อมฟังก์ชันแจ้งเตือนความผิดปกติของทั้งตัว SSR และฝั่งโหลดเพื่อช่วยวิเคราะห์ปัญหา
• รองรับการสั่งงานผ่านคอนโทรลเลอร์ NRGC ด้วยโหมด Phase Angle, Full Cycle, Voltage Compensation และ Current Limit Soft Start
• การจัดวางขั้วสายแบบ Contactor (E-layout) มาพร้อมขั้วต่อสายกำลังแบบ Box Clamp (G) และระบบตัดการทำงานเมื่ออุณหภูมิสูงเกิน

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1P60CM32GEN Data Sheet
