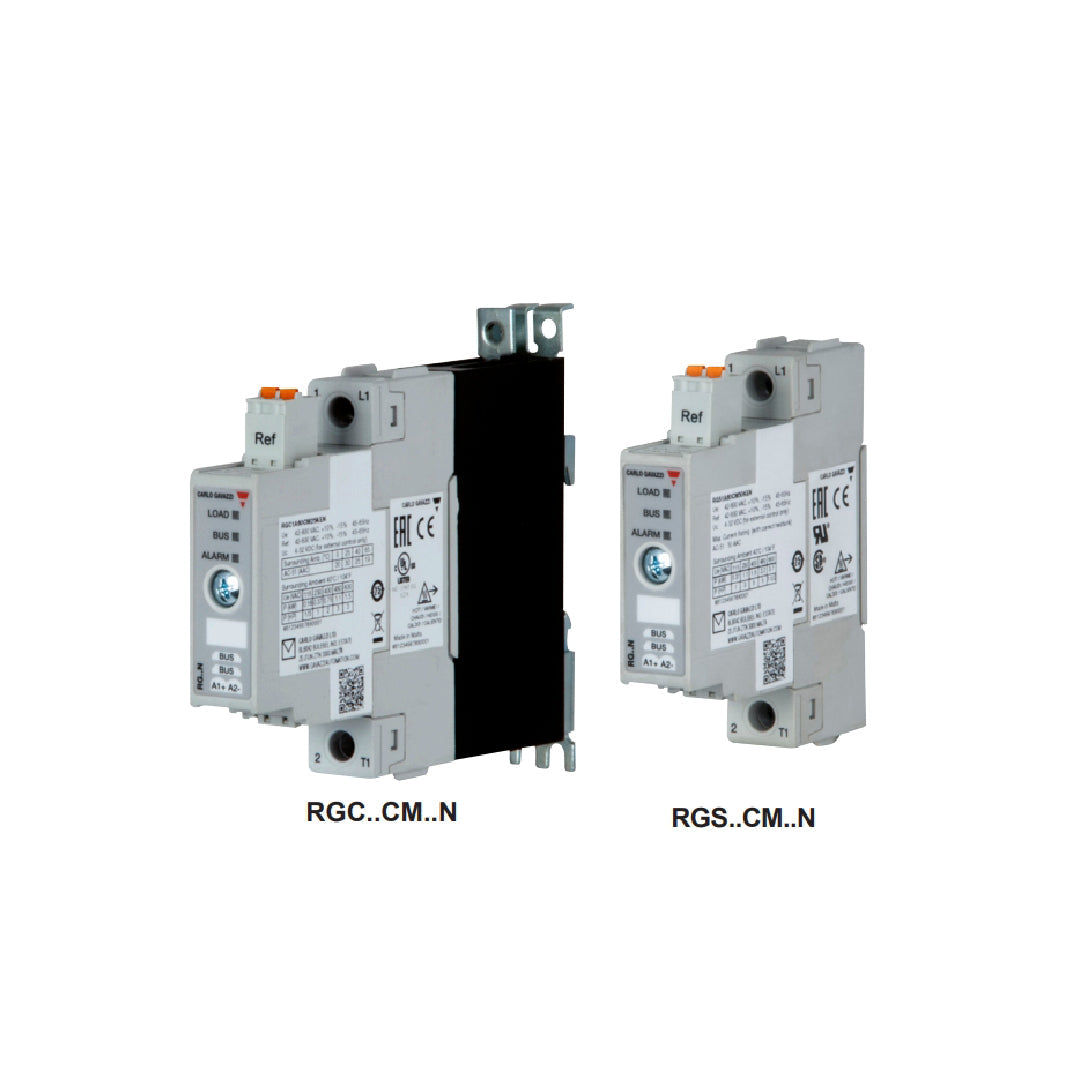

Solid State Relay carlo gavazzi RGC1P60CM25KEN

Solid State Relay carlo gavazzi RGC1P60CM25KEN โซลิดสเตตรีเลย์อัจฉริยะในระบบเครือข่าย NRG BUS จากแบรนด์ Carlo Gavazzi ที่ผสานการสวิตชิ่งแบบ Proportional เข้ากับอินเทอร์เฟซสื่อสารข้อมูลแบบเรียลไทม์ (รหัส CM..N) รองรับแรงดันสูงสุด 660 VAC พิกัดกระแสรุ่น 25A พร้อมขั้วต่อแบบสกรูในตัวถังบางเฉียบเพียง 17.8 มม. สามารถรับคำสั่งควบคุมโหมด Phase Angle, Burst หรือ Soft Start ผ่านสายบัสพร้อมส่งข้อมูลการวัดค่าทางไฟฟ้าและสถานะการวินิจฉัยกลับไปยังชุดคอนโทรลเลอร์หลักเพื่อการบำรุงรักษาเชิงพยากรณ์

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 62 แอมป์
• ขั้วต่อสายแบบยกขึ้นรองรับการเชื่อมต่อสายไฟขนาดใหญ่
• ประสิทธิภาพการแปลงพลังงานสูงโดยมีความร้อนสูญเสียน้อย
• วงจรป้องกันแรงดันเกินชั่วขณะป้องกันความเสียหายต่อบอร์ด
• ใช้งานได้อย่างมั่นใจในระบบควบคุมอุณหภูมิความแม่นยำสูง

ข้อมูลจำเพาะ

• ระบบสื่อสารและควบคุมอัจฉริยะ: โซลิดสเตตรีเลย์แบบ Proportional รุ่น RGC1P60CM25KEN เชื่อมต่อและรับคำสั่งสวิตชิ่งผ่านระบบ NRG Bus Chain (รองรับสูงสุด 32 ตัวต่อเชน)
• ฟังก์ชันการวัดค่า Real-Time: ตรวจวัดและส่งข้อมูลกระแส, แรงดัน, ความถี่, กำลังไฟฟ้า (W), พลังงานสะสม (kWh) และชั่วโมงการทำงาน ผ่านพอร์ตสื่อสารแบบเรียลไทม์
• โหมดการสวิตชิ่งขั้นสูง: รองรับโหมด Phase Angle, Burst, Distributed Full Cycle, Advanced Full Cycle, Soft Start (Time/Current Limit), Voltage Compensation และ ON/OFF
• พิกัดกระแสและแรงดันเอาต์พุต: จ่ายกระแสโหลดได้ 25 AAC ที่ 40°C รองรับแรงดันใช้งานกว้าง 42 ถึง 660 VAC (พิกัด 600 VACrms)
• การเข้าสายและขนาดตัวเรือน: โครงสร้าง E-Layout ขั้วพาวเวอร์แบบสกรู (Screw Terminal) และพอร์ตสื่อสาร Micro-USB ตัวเรือนสลิมไลน์กว้างเพียง 17.8 มม.

โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	25 A
แรงดันไฟฟ้าในการทำงาน	42 V 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V. 0V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์อัจฉริยะ 1 เฟส ซีรีส์ RGC1P..CM..N รองรับการควบคุมแบบสัดส่วนและสื่อสารผ่านระบบบัส NRG
• ตรวจวัดและส่งข้อมูลแบบเรียลไทม์ได้ทั้งกระแส แรงดัน ความถี่ กำลังไฟฟ้า พลังงานสะสม (kWh) และชั่วโมงการทำงาน
• รองรับแรงดันไฟฟ้าด้านโหลด 42 ถึง 660 VAC (1200 Vp) และจ่ายกระแสใช้งานสูงสุด 25 AAC ที่อุณหภูมิ 40°C
• เลือกโหมดสวิตชิ่งผ่านบัสได้หลากหลาย เช่น Phase Angle, Burst, Distributed Full Cycle, Advanced Full Cycle และ Soft Start
• ตัวเรือนสลิมไลน์กว้างเพียง 17.8 มม. โครงสร้าง E-layout ขั้วต่อสายกำลังแบบสกรู (K) พร้อมระบบป้องกันความร้อนเกินในตัว

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1P60CM25KEN Data Sheet
