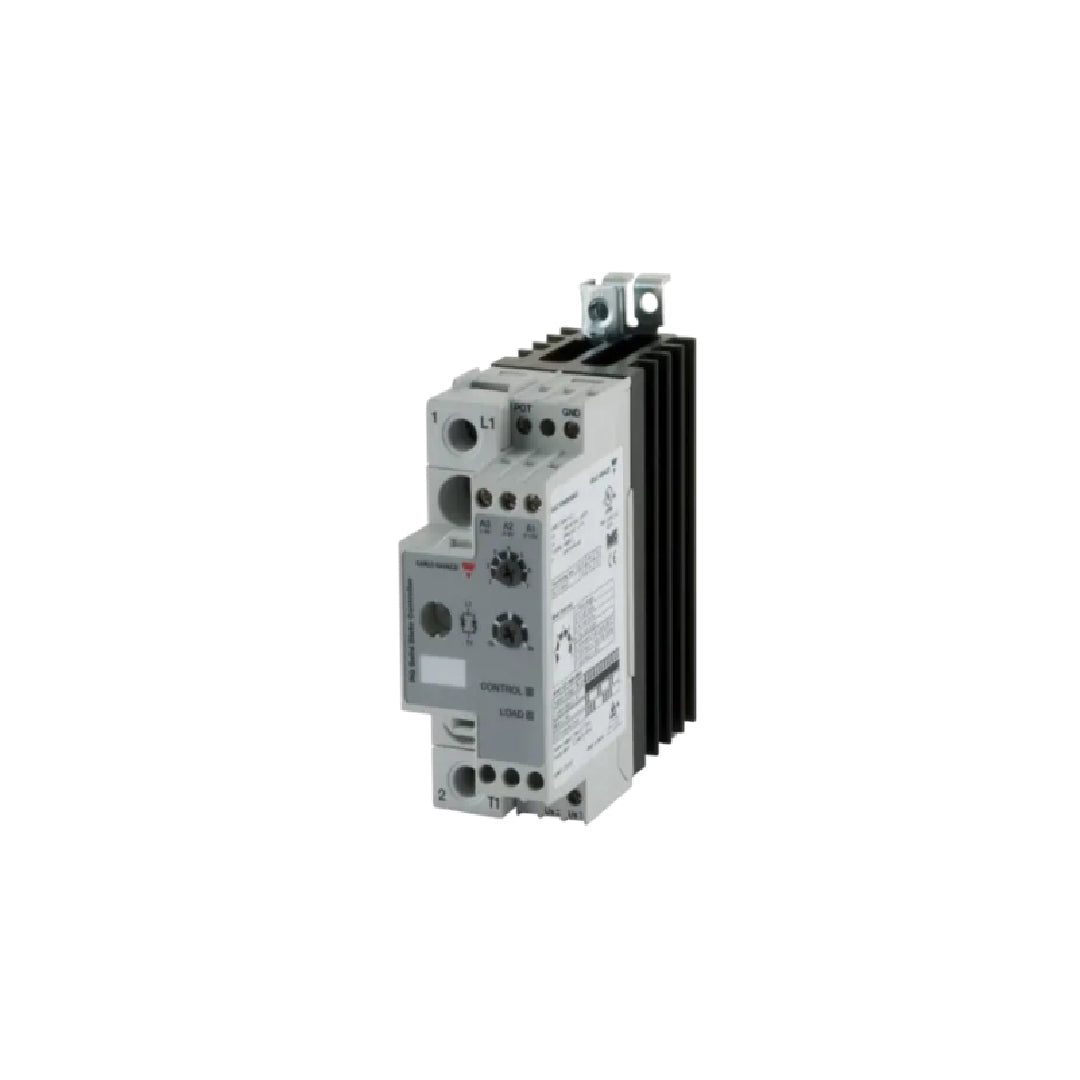

Solid State Relay carlo gavazzi RGC1P48V50ED

Solid State Relay carlo gavazzi RGC1P48V50ED อุปกรณ์สวิตชิ่งควบคุมกำลังไฟฟ้าตามสัดส่วนจาก Carlo Gavazzi รองรับแรงดันโหลด 190-550 VAC และพิกัดกระแส 50 AAC ออกแบบให้ใช้ไฟเลี้ยงวงจรควบคุม 24 VDC/AC (รหัส ED) ซึ่งเข้ากันได้ดีกับระบบไฟเลี้ยงมาตรฐานในตู้ PLC พร้อมรับสัญญาณควบคุมแบบแรงดันหรือโพเทนชิออมิเตอร์ โครงสร้างรวมฮีตซิงก์อะลูมิเนียมช่วยกระจายความร้อนได้อย่างทั่วถึง รองรับทั้งการติดตั้งบนราง DIN และการยึดสกรูเข้ากับแผงตู้คอนโทรลเพื่อความมั่นคงแข็งแรง

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 42 แอมป์
• การผสมผสานระหว่างพิกัดกระแสสูงและขนาดตัวถังที่กะทัดรัด
• วงจรกรองสัญญาณป้องกันการทริกผิดพลาดจากสัญญาณกวน
• ใช้งานร่วมกับฮีทซิงค์ภายนอกกรณีต้องการเพิ่มขีดความสามารถ
• เหมาะสำหรับตู้ควบคุมระบบไฟฟ้าในโรงงานอุตสาหกรรมทั่วไป

ข้อมูลจำเพาะ

• รูปแบบการควบคุมโหลด: โซลิดสเตตคอนแทคเตอร์แบบปรับสัดส่วน รุ่น RGC1P48V50ED เลือกโหมดสวิตชิ่งหน้าเครื่องได้ครอบคลุมทั้ง Phase Angle, Full Cycle และ Soft Start
• ระบบอินพุตและไฟเลี้ยง 24V: รับสัญญาณ 0-5 VDC, 1-5 VDC, 0-10 VDC หรือ Potentiometer ใช้ไฟเลี้ยง (Us) 24 VDC/VAC พร้อมวงจรป้องกันแรงดันเกินและสลับขั้ว
• พิกัดกระแสและแรงดันใช้งาน: จ่ายกระแสสลับได้ 50 AAC ที่ 40°C (58 AAC ที่ 25°C) ที่ระดับแรงดันเอาต์พุต 190-550 VAC (1200 Vp)
• ค่าการทนกระแสกระชาก: ค่า I²t สำหรับการหลอมละลายฟิวส์อยู่ที่ 3,200 A²s ทนกระแสพีคชั่วขณะ 800 Ap และทนกระแสโอเวอร์โหลดซ้ำ 126 AAC
• โครงสร้างและขนาด: ใช้ฮีตซิงก์ขนาดความกว้าง 70 มม. การจัดวางขั้วต่อแบบ E-Layout มีไฟ LED แสดงสถานะการทำงานแยกตามฟังก์ชันชัดเจน

โหมดการสลับเอาต์พุต
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	50 A
แรงดันไฟฟ้าในการทำงาน	190 V...550 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	0V...10V
Analogue control signal	0-10V, 0-5V, 1-5V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์ควบคุมกำลังไฟฟ้าตามสัดส่วน รุ่น RGC1P48V50ED สำหรับโหลดกระแสสลับ 1 เฟส พิกัด 50 แอมป์
• ทำงานในย่านแรงดันเอาต์พุต 190-550 VAC ทนแรงดันพีคสูงสุด 1200 Vp กระแสใช้งานขั้นต่ำ 500 mAAC
• รองรับกระแสโหลดต่อเนื่อง 50 AAC ที่ 40°C (58 AAC ที่ 25°C) และมีค่า I²t อยู่ที่ 3,200 A²s
• สั่งงานด้วยสัญญาณแรงดัน 0-5 VDC, 1-5 VDC, 0-10 VDC หรือขั้วต่อ POT โดยใช้ไฟเลี้ยง Us ขนาด 24 VDC/VAC
• โครงสร้างแบบ E-layout น้ำหนักประมาณ 815 กรัม ตัวเรือนผลิตจากวัสดุ PA66/PA6 ไม่ลามไฟตามมาตรฐาน UL94 V0

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1P48V50ED Data Sheet
