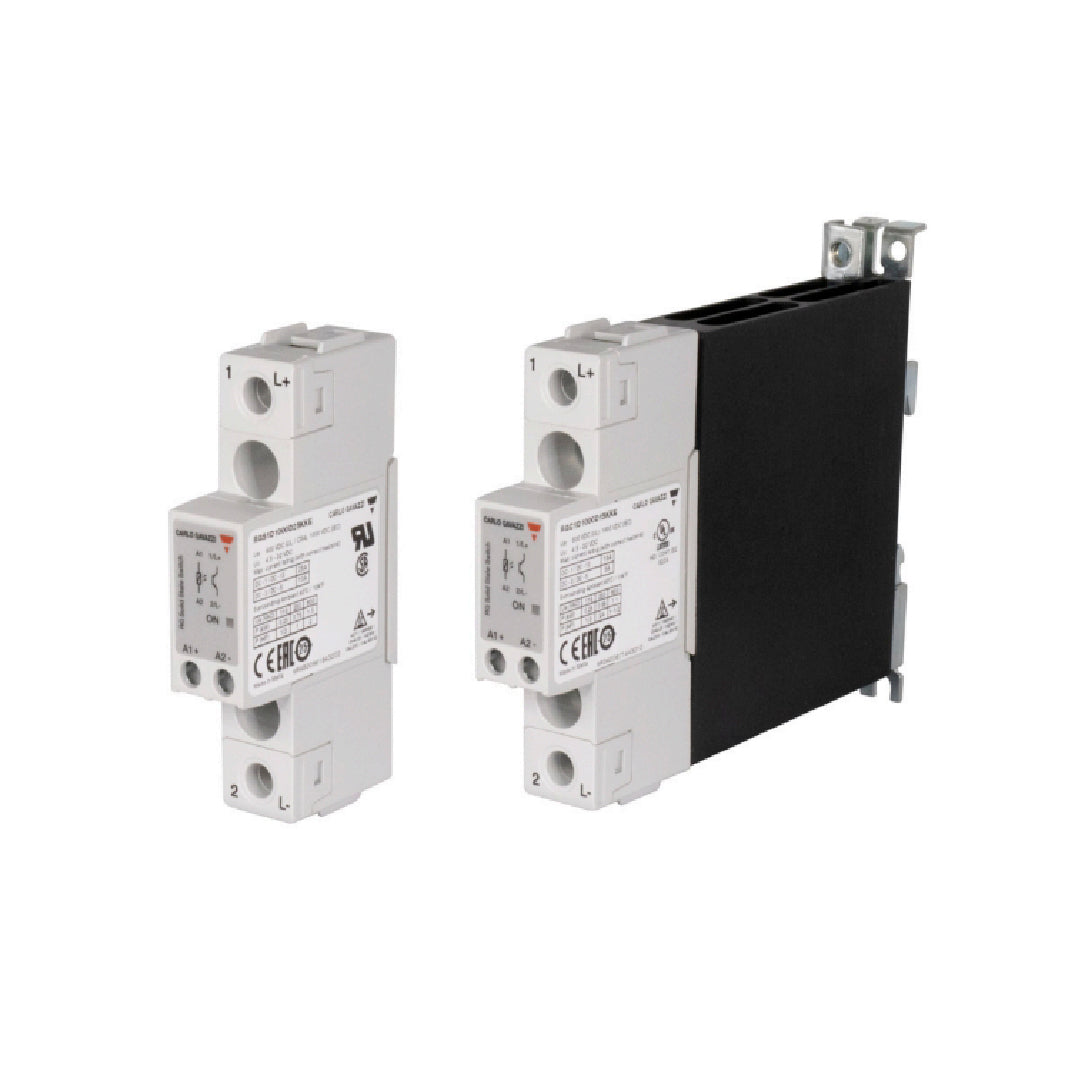

Solid State Relay carlo gavazzi RGC1D1000D15KKE

Solid State Relay carlo gavazzi RGC1D1000D15KKE อุปกรณ์ตัดต่อกำลังไฟฟ้ากระแสตรงเฉพาะทางจาก Carlo Gavazzi แบรนด์ที่ได้รับการยอมรับในอุตสาหกรรมระดับโลก พัฒนาขึ้นเพื่อรองรับการสวิตชิ่งโหลด DC แรงดันสูงถึง 1000 VDC ที่พิกัดกระแส 15 ADC ด้วยสัญญาณควบคุม 4-32 VDC ตัวเครื่องผสานฮีตซิงก์อะลูมิเนียมและขั้วต่อแบบสกรูในโครงสร้างกะทัดรัดบนราง DIN การใช้สารกึ่งตัวนำในการตัดต่อวงจรช่วยลดการเกิดอาร์กไฟฟ้าที่มักพบในระบบไฟตรงแรงดันสูง ส่งผลให้อายุการใช้งานยาวนานและลดภาระการบำรุงรักษาในระยะยาว

คุณสมบัติ

• รองรับแรงดันไฟฟ้าด้านโหลดสูงสุด 600 VAC พร้อมกระแสพิกัด 25 แอมป์
• รุ่นพิเศษบรรจุแพ็กเกจรองรับงานประกอบเครื่องจักรอุตสาหกรรมเฉพาะกลุ่ม
• วงจรภายในออกแบบป้องกันสัญญาณรบกวนทางไฟฟ้าได้อย่างมีประสิทธิภาพ
• ขนาดมิติภายนอกมาตรฐานติดตั้งง่ายร่วมกับอุปกรณ์ร่วมรางอื่นๆ
• อายุการใช้งานยาวนานด้วยเทคโนโลยีโซลิดสเตตไร้หน้าสัมผัสกลไก

ข้อมูลจำเพาะ

• เทคโนโลยีการสวิตชิ่ง: โซลิดสเตตรีเลย์สำหรับโหลดไฟตรง (DC Switching) รุ่น RGC1D1000D15KKE ใช้สารกึ่งตัวนำกำลังชนิด IGBT พร้อม Freewheeling Diode ในตัว
• พิกัดแรงดันและกระแสไฟตรง: รองรับแรงดันตกคร่อมโหลดได้สูงถึง 24-1000 VDC (Peak Voltage 1200 Vp) และจ่ายกระแสไฟตรงต่อเนื่องสูงสุด 15 ADC
• สัญญาณควบคุมอินพุต: ใช้แรงดันควบคุมไฟตรงช่วง 4.5 ถึง 32 VDC (แรงดันเริ่มทำงาน Pick-up ที่ 4 VDC และตัดการทำงาน Drop-out ที่ 1 VDC)
• ความทนทานต่อกระแสกระชาก: ทนกระแสกระชากชั่วขณะ (Maximum Transient Surge Current) ได้สูงสุด 200 Ap ที่เวลา 10 ms และมีกระแสรั่วไหลขณะปิดเพียง 1.5 mA
• การออกแบบและขนาดติดตั้ง: โครงสร้างแบบ E-Layout ขั้วต่อสายแบบสกรู (Screw Connection) ทั้งฝั่งควบคุมและกำลังไฟ ตัวเรือนสลิมไลน์กว้างเพียง 17.5 มม.

โหมดการสลับเอาต์พุต	Instant on
จำนวน poles	1
Rated current category	11-25 A-DC
แรงดันไฟฟ้าในการทำงาน	24 V 1000 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V 0V
ควบคุมแรงดันไฟฟ้า DC	4.5V 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตรีเลย์สำหรับสวิตชิ่งโหลดไฟตรง (DC Output) ซีรีส์ RGC1D ใช้เพาเวอร์เซมิคอนดักเตอร์แบบ IGBT พร้อมฮีตซิงก์ในตัว
• รองรับแรงดันใช้งานด้านเอาต์พุตไฟตรงกว้างตั้งแต่ 24 ถึง 1000 VDC และทนแรงดันทรานเซียนต์สูงสุดได้ 1200 Vp
• พิกัดกระแสใช้งานสูงสุด 15 ADC ที่อุณหภูมิ 40°C ในตัวเรือนสลิมไลน์ความกว้างเพียง 17.5 มิลลิเมตร
• แรงดันควบคุมอินพุต 4.5 ถึง 32 VDC มีวงจรป้องกันการต่อสายสลับขั้วและมี Free-wheeling Diode ป้องกันแรงดันย้อนกลับที่เอาต์พุต
• โครงสร้างขั้วต่อแบบ E-layout เข้าสายด้วยขั้วสกรูทั้งด้านอินพุตและเอาต์พุต (KK) พร้อมฝาครอบป้องกันการสัมผัสระดับ IP20

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1D1000D15KKE Data Sheet
