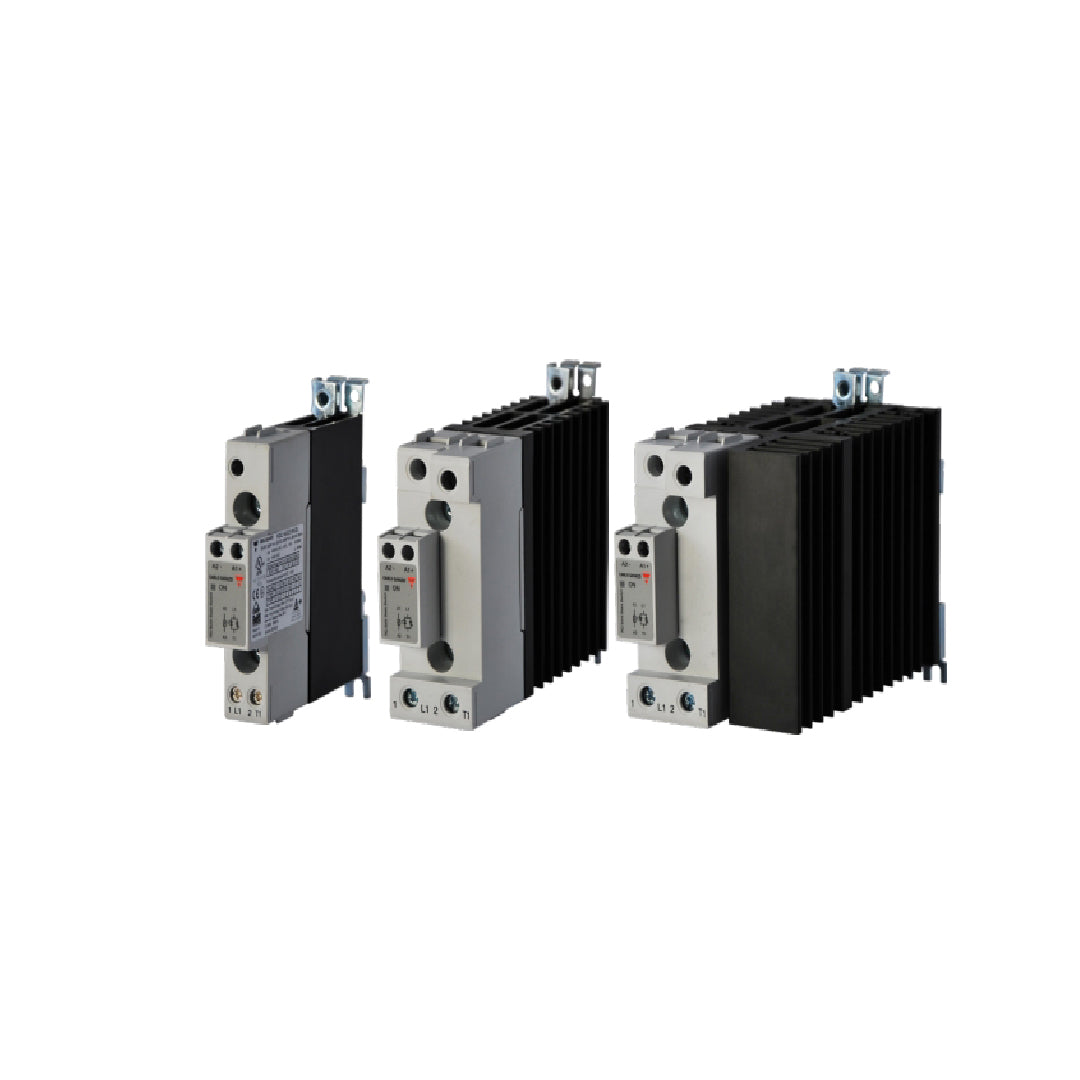

Solid State Relay carlo gavazzi RGC1B60D60KGU

Solid State Relay carlo gavazzi RGC1B60D60KGU โซลิดสเตตคอนแทคเตอร์รุ่นกำลังสูงในตระกูล RGC1B จาก Carlo Gavazzi ที่รองรับกระแสโหลด 60 AAC ที่แรงดันใช้งาน 42-660 VAC และแรงดันควบคุม 4-32 VDC มาพร้อมฮีตซิงก์อะลูมิเนียมขนาด 70 มิลลิเมตรที่ออกแบบมาเพื่อการระบายความร้อนอย่างมีประสิทธิภาพโดยไม่ต้องคำนวณฮีตซิงก์แยก จัดวางขั้วต่อแบบ U-Type (KGU) พร้อมแคลมป์รัดสายกำลังที่มั่นคง ทำงานด้วยหลักการสวิตชิ่งแบบ Instant ON และผ่านการรับรองพิกัดกระแสลัดวงจร 100 kArms ตามมาตรฐาน UL508A เพื่อความมั่นคงสูงสุดของระบบควบคุมอุตสาหกรรม

คุณสมบัติ

• ออกแบบการจัดวางขั้วต่อในรูปแบบ SSR Configuration (U-layout) สำหรับงานที่ต้องการฟังก์ชันตรวจจับกระแสโหลดและเปลี่ยนแทน SSR โครงสร้างเดิม
• รองรับกระแสใช้งานพิกัด 43 AAC (ที่ 40°C) บนย่านแรงดัน 42 ถึง 600 VAC (1200 Vp) ด้วยการสวิตชิ่งแบบ Zero-Cross ที่ใช้ไฟควบคุม 4-32 VDC
• ติดตั้งระบบป้องกันความร้อนเกินพิกัด (P suffix) และระบบตรวจสอบโหลดฮีตเตอร์ขาดบางส่วน พร้อมขั้วสัญญาณ Alarm แจ้งเตือนระยะไกล
• ใช้ขั้วต่อสายแบบ Box Clamp ทั้งระบบ และมีค่าความทนทานต่อพลังงานกระแสพีก ($I^2t$) สูงถึง 18,000 $A^2s$
• ผ่านการรับรองมาตรฐาน UL508A โดยมีพิกัดการทนกระแสลัดวงจร (SCCR) สูงถึง 100 kArms และมีวาริสเตอร์ป้องกันแรงดันเกินในตัว

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1B60D60KGU สวิตชิ่งแบบ Instant On (IO) พร้อมฮีตซิงก์ระบายความร้อนความกว้าง 70 mm
• รองรับกระแสโหลดต่อเนื่อง 60 AAC (ที่ 40°C) พร้อมค่าพิกัดการทนกระแสชั่วขณะ I²t ที่ 3,200 A²s
• ช่วงแรงดันไฟฟ้าด้านเอาต์พุต 42 - 600 VAC (สูงสุด 660 VAC) และแรงดันควบคุมด้านอินพุต 4 - 32 VDC
• ขั้วต่อสายควบคุมแบบสกรู (Screw) และขั้วต่อสายกำลังแบบ Box Clamp โครงสร้างแบบ U-Connection
• มาพร้อมไฟ LED สีเขียวแสดงสถานะการทำงานของอินพุต และรองรับการติดตั้งทั้งบนราง DIN Rail และยึดแผงตู้

โหมดการสลับเอาต์พุต	Instant on
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	60 A
กระแสไฟฟ้าที่กำหนด AC-53a	14.8 A
แรงดันไฟฟ้าในการทำงาน	42 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โครงสร้างและการตัดต่อวงจร: โซลิดสเตตรีเลย์ 1 เฟส แบบ Instant-On Switching (Random Turn-On) การจัดวางขั้วต่อสายแบบ SSR มาตรฐาน (U-Layout)
• ความสามารถในการรับโหลด: จ่ายกระแสใช้งานสูงสุด 60 AAC ที่ 40°C (AC-51) และ 8 AAC สำหรับโหลดมอเตอร์ AC-53a (ค่า I²t เท่ากับ 6600 A²s)
• แรงดันใช้งานและควบคุม: รองรับแรงดันเอาต์พุต 42-660 VAC (1200 Vp) ควบคุมการทำงานด้วยแรงดันไฟตรง 4-32 VDC
• การเชื่อมต่อเทอร์มินอล: ขั้วต่อด้านสัญญาณควบคุมแบบสกรู (Screw) และขั้วต่อด้านกำลังไฟหลักแบบบ็อกซ์แคลมป์ (Box Clamp)
• มาตรฐานและความปลอดภัย: ฮีตซิงก์ระบายความร้อนในตัวขนาดความกว้าง 70 มม. มาตรฐานการป้องกันการสัมผัส IP20 วาริสเตอร์ในตัว และทนกระแสลัดวงจร 100 kA

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1B60D60KGU Data Sheet
