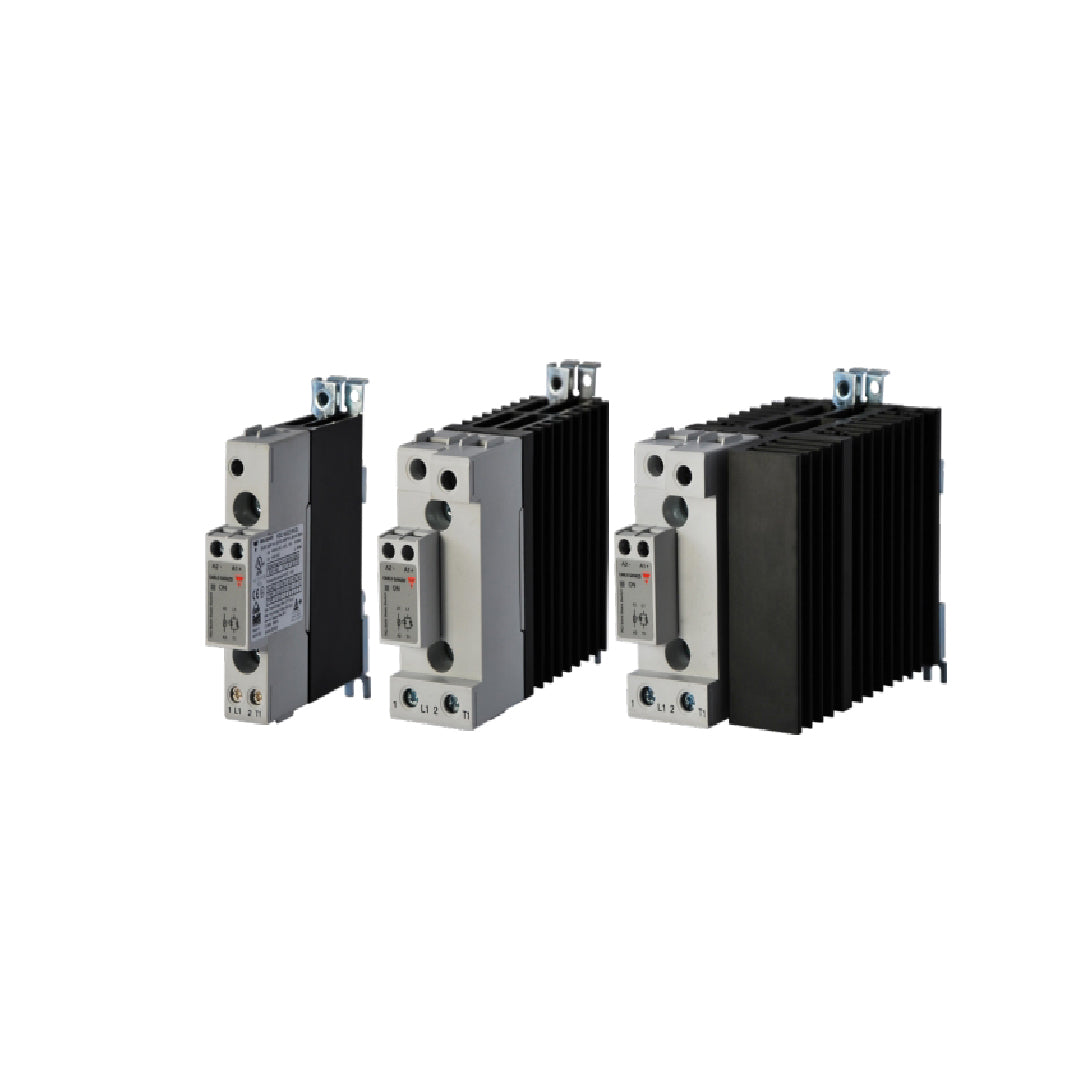

Solid State Relay carlo gavazzi RGC1B60D42KGU

Solid State Relay carlo gavazzi RGC1B60D42KGU อุปกรณ์ตัดต่อวงจรด้วยเซมิคอนดักเตอร์จาก Carlo Gavazzi ที่รองรับกระแสใช้งาน 43 AAC และมีค่าพิกัด I²t สูงถึง 18000 A²s ที่แรงดันสลับ 42-660 VAC ออกแบบในโครงสร้างความกว้าง 35 มิลลิเมตร พร้อมการจัดวางขั้วต่อแบบ U-Connection (KGU) ที่สะดวกต่อการเดินสายไฟในตู้คอนโทรล ทำงานด้วยโหมด Instant ON ที่ตอบสนองต่อแรงดันควบคุม 4-32 VDC ทันที จึงเหมาะสำหรับการควบคุมโหลดที่มีกระแสอินรัชสูงหรือโหลดเหนี่ยวนำในงานอุตสาหกรรมที่ต้องการมาตรฐานความปลอดภัยระดับสากล IEC และ UL

คุณสมบัติ

• รองรับกระแสโหลด 30 AAC ที่ย่านแรงดัน 42 ถึง 600 VAC (1200 Vp) พร้อมเพิ่มพิกัดความทนทานต่อพลังงานกระแสพีก ($I^2t$) เป็น 6,600 $A^2s$
• เฝ้าระวังความสมบูรณ์ของวงจรทำความร้อนแบบเรียลไทม์ สามารถแยกแยะอาการฮีตเตอร์ขาดบางส่วน ไฟเมนขาดหาย และไทริสเตอร์ลัดวงจร
• มาพร้อมระบบป้องกันอุณหภูมิเกิน (Over-Temperature Protection) ที่ช่วยปกป้องภาคเอาต์พุตไม่ให้เสียหายเมื่อระบบระบายความร้อนในตู้มีปัญหา
• ใช้ขั้วต่อสายกำลังแบบสกรูในโครงสร้าง Contactor (E-type) พร้อมครีบระบายความร้อนในตัวที่ติดตั้งลงบนราง DIN ได้ทันที
• มีอัตราการทนความชันแรงดันวิกฤต (Critical dV/dt) สูงถึง 1000 V/μs ช่วยป้องกันการนำกระแสเองโดยไม่ตั้งใจจากสัญญาณรบกวนในสายส่ง

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1B60D42KGU ชนิด Instant On Switching พร้อมฮีตซิงก์ขนาดความกว้าง 35 mm
• จ่ายกระแสโหลดได้ 43 AAC (ที่ 40°C) พร้อมค่าการทนกระแสชั่วขณะ I²t สูงถึง 18,000 A²s
• ช่วงแรงดันโหลดกระแสสลับ 42 - 600 VAC (Blocking Voltage 1200 Vp) และแรงดันควบคุม 4 - 32 VDC
• ขั้วต่อสายควบคุมแบบสกรู (Screw) และขั้วต่อสายกำลังแบบ Box Clamp โครงสร้างแบบ U-Connection
• รองรับการประสานงานป้องกันวงจรระดับ Type 2 ร่วมกับเซอร์กิตเบรกเกอร์ และมีวาริสเตอร์ป้องกันแรงดันเกิน

โหมดการสลับเอาต์พุต	Instant on
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
กระแสไฟฟ้าที่กำหนด AC-53a	16 A
แรงดันไฟฟ้าในการทำงาน	42 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• การทำงานและเลย์เอาต์: โซลิดสเตตรีเลย์ 1 เฟส แบบ Instant-On (Random Turn-On) การจัดวางขั้วต่อแบบ U-Layout รองรับงานสวิตชิ่งโหลดที่มีค่ากระแสอินรัชสูง
• พิกัดกระแสและทนกระแสเสิร์จ: จ่ายกระแสใช้งาน 43 AAC ที่อุณหภูมิ 40°C (AC-51) และ 13 AAC (AC-53a) พร้อมค่า I²t สูงพิเศษ 18000 A²s
• แรงดันใช้งานและควบคุม: แรงดันไฟสลับด้านโหลด 42-660 VAC (Blocking Voltage 1200 Vp) แรงดันไฟตรงด้านควบคุม 4-32 VDC
• ชนิดขั้วต่อสายไฟ: ขั้วต่อด้านควบคุมแบบสกรู (Screw Terminal) และขั้วต่อด้านกำลังหลักแบบบ็อกซ์แคลมป์ (Box Clamp)
• มิติตัวเรือนและการป้องกัน: ฮีตซิงก์อะลูมิเนียมในตัวขนาดความกว้าง 35 มม. ยึดราง DIN Rail พร้อมไฟ LED แสดงสถานะและวาริสเตอร์กันไฟกระชาก

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1B60D42KGU Data Sheet
