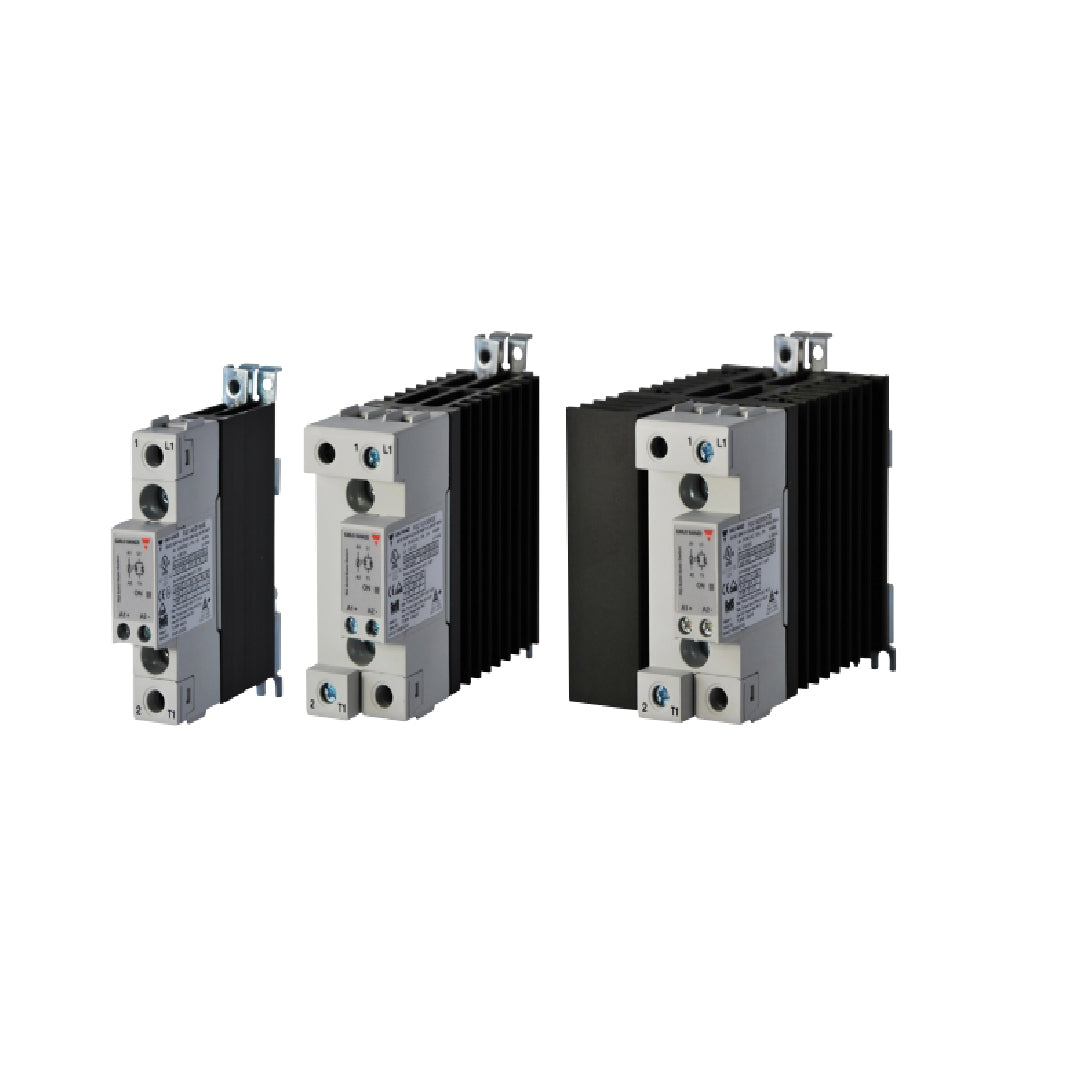

Solid State Relay carlo gavazzi RGC1B60D25KKE

Solid State Relay carlo gavazzi RGC1B60D25KKE อุปกรณ์ตัดต่อกำลังไฟฟ้าแบบเซมิคอนดักเตอร์จาก Carlo Gavazzi ที่ออกแบบมาเพื่อการสวิตชิ่งแบบ Instant ON ที่พิกัดกระแส 25 AAC และแรงดันสูงสุด 660 VAC ตัวถังมีความกว้างเพียง 17.5 มิลลิเมตร ช่วยเพิ่มความหนาแน่นในการจัดวางอุปกรณ์บนราง DIN ภายในตู้ควบคุม ใช้ขั้วต่อแบบสกรูสไตล์คอนแทคเตอร์ (KKE) และมีค่าพิกัด I²t ที่ 1800 A²s การทำงานที่ปราศจากหน้าสัมผัสทางกลช่วยขจัดปัญหาการเกิดประกายไฟและการสึกหรอเมื่อต้องตัดต่อโหลดเหนี่ยวนำด้วยความถี่สูงในสายการผลิตอัตโนมัติ

คุณสมบัติ

• รุ่นพิกัดกระแสสูงสุด 63 AAC สำหรับย่านแรงดันไฟฟ้า 410 ถึง 660 VAC (1200 Vp) รองรับการควบคุมโหลดฮีตเตอร์กำลังสูงแบบอนาล็อก
• รับสัญญาณอินพุต 0-5V, 1-5V, 0-10V หรือโพเทนชิโอมิเตอร์ พร้อมภาคไฟเลี้ยง (Us) ที่รองรับทั้งแรงดัน 24 VAC/DC และ 90-250 VAC
• มีค่าความทนทานต่อพลังงานกระแสกระชาก ($I^2t$) สูงถึง 18,000 $A^2s$ ช่วยปกป้องไทริสเตอร์จากสภาวะกระแสเกินชั่วขณะ
• ขั้วต่อสายด้านกำลังรองรับสายไฟขนาดใหญ่ถึง 25 ตารางมิลลิเมตร และมีโหมด Soft Starting ช่วยจำกัดกระแสสตาร์ทของโหลด
• รวมฮีตซิงก์ระบายความร้อนไว้ในยูนิตเดียว ช่วยลดความยุ่งยากในการออกแบบและประกอบตู้ควบคุมระบบทำความร้อน

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1B60D25KKE ตัดต่อวงจรแบบ Instant On (IO) พร้อมครีบระบายความร้อนในตัว
• จ่ายกระแสโหลดได้ 25 AAC (ที่ 40°C) พร้อมค่าพิกัดการทนกระแสชั่วขณะ I²t ที่ 1,800 A²s
• ช่วงแรงดันใช้งานด้านเอาต์พุต 42 - 600 VAC และรับแรงดันควบคุมไฟตรง 4 - 32 VDC
• ขั้วต่อสายควบคุมและขั้วต่อสายกำลังเป็นแบบสกรูทั้งคู่ (Screw/Screw) โครงสร้างแบบ E-Connection
• ความกว้างตัวเครื่องเพียง 17.5 mm รองรับพิกัดกระแสลัดวงจร 100 kArms และมีวาริสเตอร์ป้องกันแรงดันเกิน

โหมดการสลับเอาต์พุต	Instant on
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	25 A
กระแสไฟฟ้าที่กำหนด AC-53a	5A
แรงดันไฟฟ้าในการทำงาน	42 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• ลักษณะการทำงาน: โซลิดสเตตรีเลย์ 1 เฟส สวิตชิ่งแบบทำงานทันที (Instant-On) โครงสร้างการเดินสายแบบคอนแทคเตอร์ (E-Layout)
• พิกัดกระแสไฟฟ้าเอาต์พุต: จ่ายกระแสโหลดต่อเนื่อง 25 AAC ที่ 40°C (AC-51) และ 5 AAC สำหรับโหลด AC-53a พร้อมค่า I²t ที่ 1800 A²s
• พิกัดแรงดันไฟฟ้า: รองรับแรงดันโหลด 42-600 VAC (สูงสุด 660 VAC, Blocking Voltage 1200 Vp) แรงดันควบคุม 4-32 VDC
• ชนิดเทอร์มินอลเข้าสาย: ขั้วต่อสายแบบสกรูยึดทั้งด้านควบคุมและด้านสายกำลังไฟหลัก (Screw / Screw)
• การระบายความร้อนและป้องกัน: ฮีตซิงก์อะลูมิเนียมในตัวขนาดความกว้าง 17.5 มม. พร้อมไฟ LED แสดงสถานะอินพุตและวาริสเตอร์ดูดซับแรงดันกระชาก

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1B60D25KKE Data Sheet
