Solid State Relay carlo gavazzi RGC1B60D20KGU

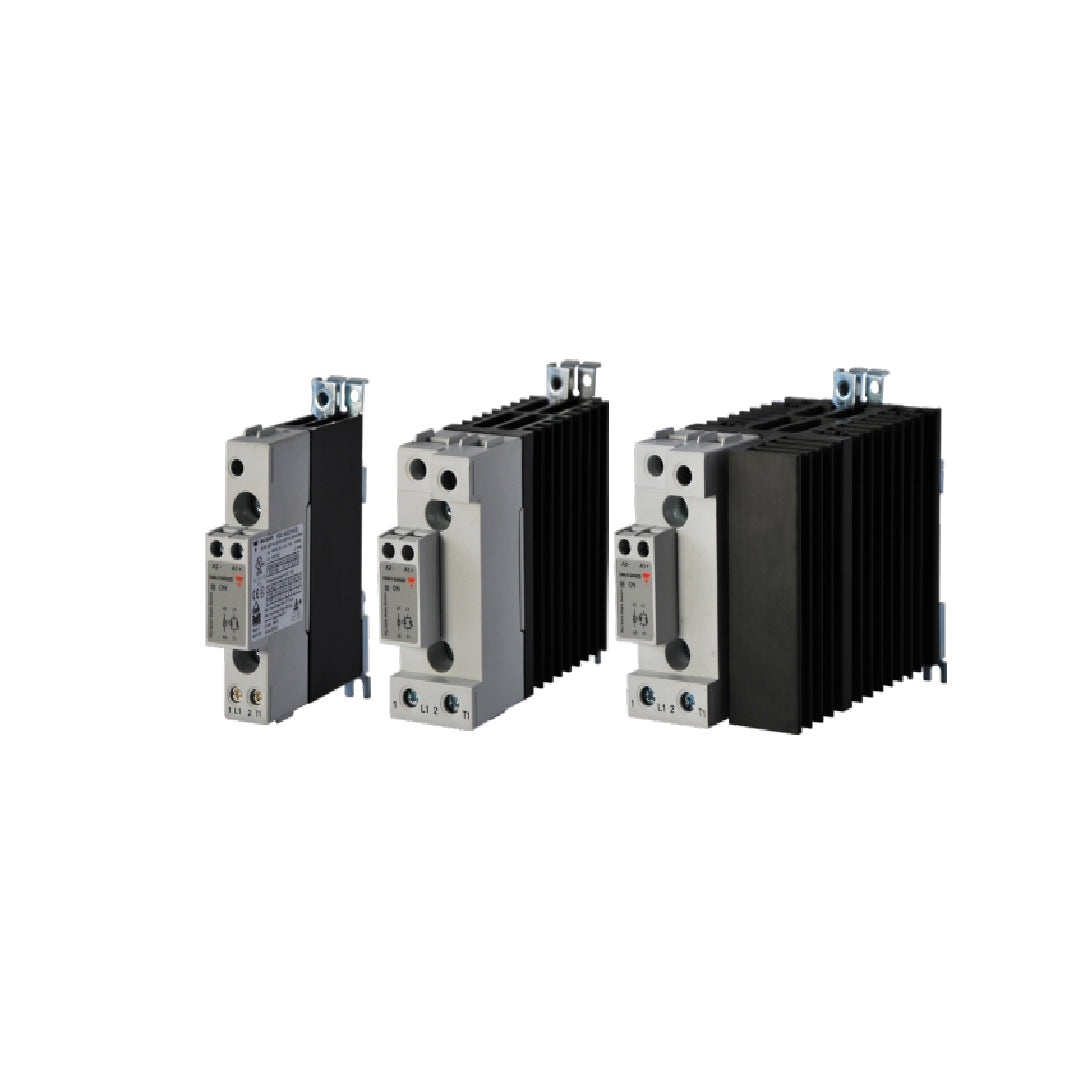

Solid State Relay carlo gavazzi RGC1B60D20KGU อุปกรณ์สวิตชิ่งไร้หน้าสัมผัสแบบ Instant ON จาก Carlo Gavazzi ที่รองรับกระแสโหลด 23 AAC ที่แรงดันใช้งาน 42-660 VAC บนโครงสร้างฮีตซิงก์ความกว้าง 17.5 มิลลิเมตร ออกแบบขั้วต่อในรูปแบบ U-Connection (KGU) พร้อมแคลมป์รัดสายที่แน่นหนา ตอบสนองต่อสัญญาณควบคุม 4-32 VDC อย่างรวดเร็วด้วยวงจรเซมิคอนดักเตอร์คุณภาพสูง จึงเหมาะสำหรับการตัดต่อโหลดที่มีค่าตัวประกอบกำลัง (Power Factor) ต่ำกว่า 1 หรือโหลดเหนี่ยวนำที่ต้องการจังหวะการสวิตชิ่งที่แม่นยำตามสัญญาณพัลส์จากชุดควบคุม PLC

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์แบบอนาล็อกพิกัด 30 AAC สำหรับแรงดันใช้งาน 410 ถึง 660 VAC (1200 Vp) ที่ใช้ไฟเลี้ยงวงจร (Us) ขนาด 24 VDC
• รองรับการควบคุมด้วยแรงดันไฟตรง 0-5V, 1-5V, 0-10V หรือตัวต้านทานปรับค่าได้ภายนอกเพื่อปรับระดับความร้อนอย่างละเอียด
• ภาคไฟเลี้ยง 24 VDC มีระบบป้องกันการต่อกลับขั้วและป้องกันแรงดันเกินชั่วขณะได้ถึง 32 VDC นาน 30 วินาที
• มีค่า $I^2t$ พิกัด 1,800 $A^2s$ และรองรับโหมด Soft Starting เพื่อลดกระแสพุ่งสูงขณะเริ่มเดินเครื่อง
• ไฟ LED สีเขียวและสีเหลืองด้านหน้าช่วยให้ตรวจสอบสถานะไฟเลี้ยง สัญญาณอินพุต และการจ่ายแรงดันออกสู่โหลดได้อย่างสะดวก

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1B60D20KGU สวิตชิ่งแบบ Instant On (IO) พร้อมฮีตซิงก์ระบายความร้อนในตัว
• จ่ายกระแสโหลดต่อเนื่องได้ 23 AAC (ที่ 40°C) และมีค่าการทนกระแสชั่วขณะ I²t ที่ 525 A²s
• รองรับแรงดันใช้งานด้านเอาต์พุต 42 - 600 VAC และรับแรงดันควบคุมไฟตรง 4 - 32 VDC
• ขั้วต่อสัญญาณควบคุมแบบสกรู (Screw) และขั้วต่อสายกำลังแบบ Box Clamp โครงสร้างแบบ U-Connection
• ขนาดความกว้างโมดูล 17.5 mm ติดตั้งบนราง DIN Rail มาตรฐานการป้องกันการสัมผัสระดับ IP20

โหมดการสลับเอาต์พุต	Instant on
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	23 A
กระแสไฟฟ้าที่กำหนด AC-53a	5A
แรงดันไฟฟ้าในการทำงาน	42 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• การทำงานและโครงสร้าง: โซลิดสเตตรีเลย์ 1 เฟส แบบ Instant-On (Random Turn-On) การจัดวางขั้วต่อสายแบบ SSR มาตรฐาน (U-Layout)
• พิกัดกระแสโหลด: รองรับกระแสใช้งานต่อเนื่อง 23 AAC ที่อุณหภูมิ 40°C (25.5 AAC ที่ 25°C, คลาส 20A) และ 5 AAC สำหรับ AC-53a
• แรงดันใช้งานและควบคุม: แรงดันเอาต์พุต 42-660 VAC (Blocking Voltage 1200 Vp) แรงดันควบคุมอินพุตไฟตรง 4-32 VDC
• การเชื่อมต่อสายไฟ: ขั้วต่อด้านสัญญาณควบคุมแบบสกรู (Screw) และขั้วต่อด้านกำลังไฟหลักแบบบ็อกซ์แคลมป์ (Box Clamp)
• ขนาดฮีตซิงก์และค่า I²t: ตัวเรือนพร้อมฮีตซิงก์ขนาดกะทัดรัดกว้าง 17.5 มม. ค่า I²t ที่ 525 A²s และทนกระแสลัดวงจร SCCR ได้ 100 kA

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1B60D20KGU Data Sheet
