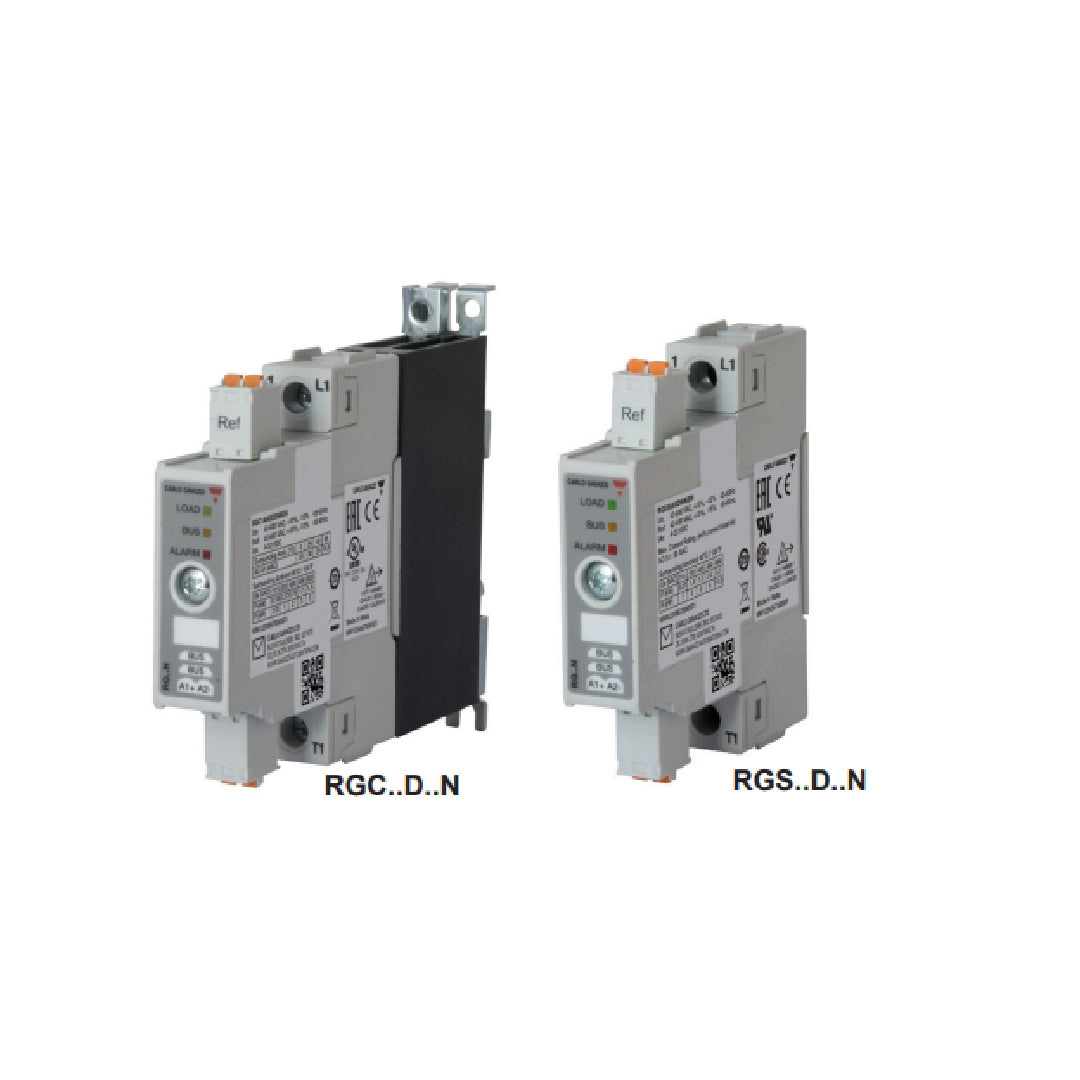

Solid State Relay carlo gavazzi RGC1A60D62GEN

Solid State Relay carlo gavazzi RGC1A60D62GEN โซลิดสเตตคอนแทคเตอร์พิกัดกระแส 65 AAC จาก Carlo Gavazzi ที่ผสานความสามารถในการรับโหลดหนักและค่า I²t 18000 A²s เข้ากับระบบสื่อสารดิจิทัล NRG Bus รองรับแรงดันสลับ 42-660 VAC ในโครงสร้างฮีตซิงก์ขนาด 70 มิลลิเมตร พร้อมขั้วต่อกำลังแบบ Box Clamp ช่วยให้การควบคุมโหลดฮีตเตอร์กำลังสูงในโรงงานอุตสาหกรรมสามารถเชื่อมโยงเข้ากับระบบเครือข่ายหลักเพื่อตรวจสอบกระแส แรงดัน และสถานะการทำงานแบบเรียลไทม์ ลดความซับซ้อนในการเดินสายควบคุมและเพิ่มความแม่นยำในการจัดการพลังงาน

คุณสมบัติ

• รองรับระบบแรงดันไฟฟ้ากระแสสลับระดับสูงตั้งแต่ 410 ถึง 660 VAC พร้อมพิกัดทนแรงดันพีก (Blocking Voltage) 1200 Vp ที่กระแสโหลด 30 AAC
• ควบคุมสัดส่วนกำลังเอาต์พุตด้วยสัญญาณลูปกระแส 4-20 mADC โดยไม่ต้องต่อแหล่งจ่ายไฟเลี้ยงเสริมภายนอก
• เลือกโหมดการสวิตชิ่งได้ 4 รูปแบบผ่านปุ่มหมุนด้านหน้า เพื่อปรับให้เข้ากับโหลดฮีตเตอร์คลื่นสั้นหรือโหลดความต้านทานทั่วไป
• มีวงจรวาริสเตอร์ภายในสำหรับป้องกันแรงดันกระชากในสายส่งแรงดันสูง และมีค่า $I^2t$ ที่ระดับ 1,800 $A^2s$
• ไฟ LED สีเขียวด้านหน้าจะปรับความเข้มแสงตามระดับกระแสอนาล็อกที่ป้อนเข้ามา ช่วยให้สังเกตระดับการสั่งงานได้ง่าย

ข้อมูลจำเพาะ

• โซลิดสเตตคอนแทคเตอร์ 1 เฟส รุ่น RGC1A60D62GEN รองรับการเชื่อมต่อระบบบัสสื่อสาร NRG ของ Carlo Gavazzi
• จ่ายกระแสโหลดต่อเนื่องได้สูงถึง 65 AAC (ที่ 40°C) พร้อมค่าพิกัด I²t ที่ 18,000 A²s
• ทำงานแบบ Zero Cross Switching ที่แรงดันโหลดสูงสุด 600 VAC (1200 Vp) รับคำสั่งควบคุมผ่านสายบัส NRG
• ขั้วต่อสายกำลังหลักเป็นแบบ Box Clamp รองรับสายไฟขนาดสูงสุด 25 mm² โครงสร้างแบบ E-Connection
• ตัวเครื่องมาพร้อมฮีตซิงก์ความกว้าง 70 mm ช่วยให้การจัดการพลังงานและวิเคราะห์ปัญหาโหลดทำได้จากระยะไกล

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	65 A
แรงดันไฟฟ้าในการทำงาน	42 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• การเชื่อมต่อเครือข่ายข้อมูล: โซลิดสเตตรีเลย์ 1 เฟส แบบ Zero-Cross พร้อมพอร์ตสื่อสาร NRG Bus Interface รองรับการมอนิเตอร์ข้อมูลทางไฟฟ้าแบบเรียลไทม์
• พิกัดกระแสและค่าทนกระแสเกิน: จ่ายกระแสโหลดสูงสุด 65 AAC ที่ 40°C (AC-51) และ 13 AAC (AC-53a) พร้อมค่า I²t สูงถึง 18000 A²s
• แรงดันไฟฟ้าและการวัดค่า: ทำงานที่แรงดันโหลด 42-660 VAC (1200 Vp) แรงดันควบคุม 4-32 VDC วัดค่า A, V, W, Hz, kWh และชั่วโมงการทำงานผ่านบัส NRG
• การเข้าสายและขนาดตัวเรือน: โครงสร้าง E-Layout ขั้วสายกำลังแบบบ็อกซ์แคลมป์ (Box Clamp) บนฮีตซิงก์ขนาดความกว้าง 70 มม.
• ระบบความปลอดภัย: มีวงจรป้องกันแรงดันเกินในตัว และส่งสัญญาณเตือนความผิดปกติของระบบทำความร้อนผ่านบัสสื่อสารได้ทันที

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D62GEN Data Sheet
