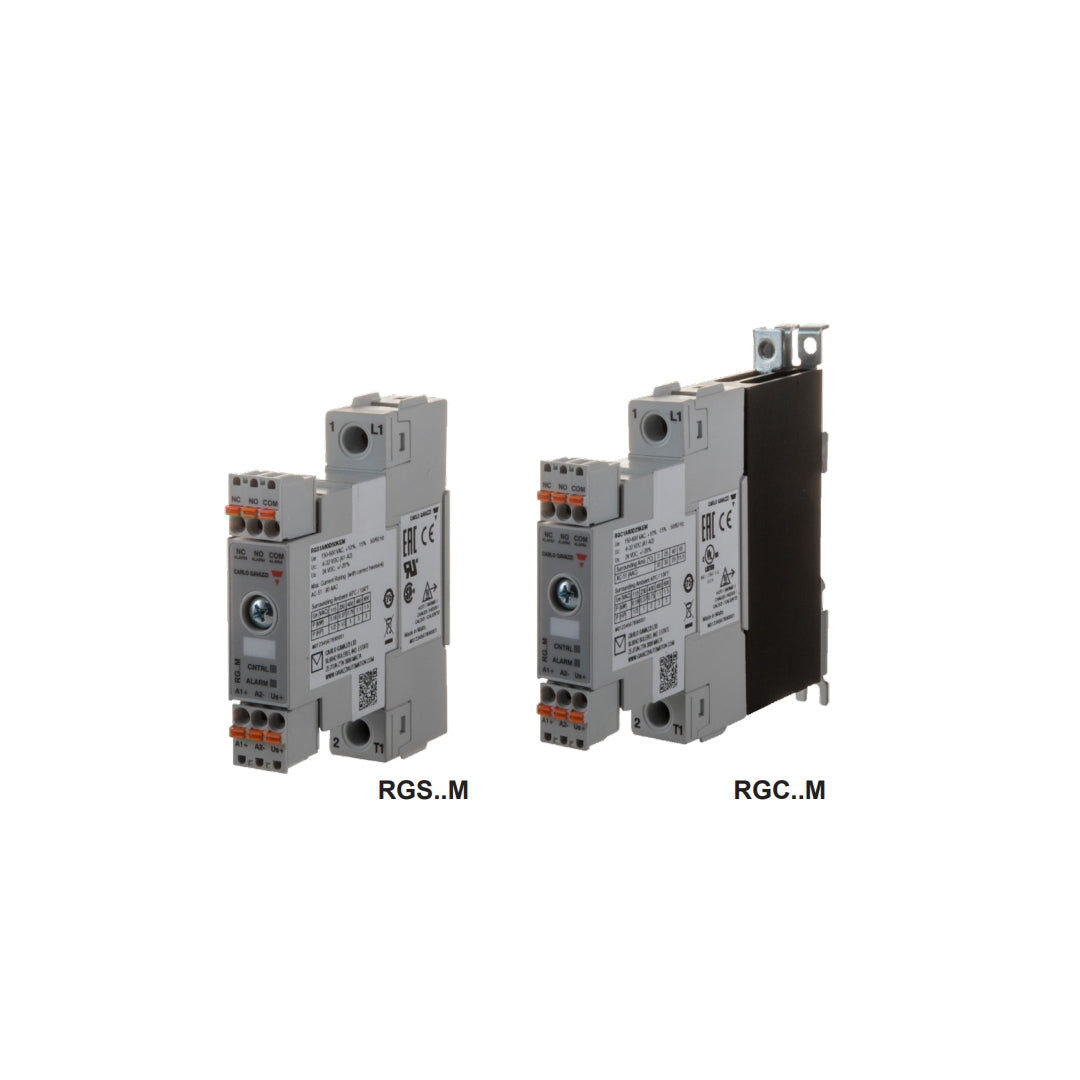

Solid State Relay carlo gavazzi RGC1A60D62GEM

Solid State Relay carlo gavazzi RGC1A60D62GEM โซลิดสเตตคอนแทคเตอร์รุ่นใหญ่ในตระกูล RG..M จาก Carlo Gavazzi ที่รองรับกระแสโหลดสูงถึง 65 AAC และค่าพิกัด I²t 18000 A²s บนฮีตซิงก์ความกว้าง 70 มิลลิเมตร ทำงานที่แรงดันสูงสุด 660 VAC ด้วยโหมด Zero Cross Switching มาพร้อมระบบตรวจสอบสภาวะผิดปกติในตัวที่สามารถตรวจจับไฟเมนหาย โหลดขาด หรือไทริสเตอร์เสียหายได้อย่างรวดเร็ว พร้อมส่งสัญญาณผ่านเอาต์พุตแจ้งเตือนและแสดงผลด้วยไฟ LED ช่วยป้องกันความเสียหายต่อชิ้นงานในกระบวนการผลิตที่ใช้พลังงานความร้อนสูงได้อย่างมีประสิทธิภาพ

คุณสมบัติ

• รองรับการสวิตชิ่งแบบปรับสัดส่วนที่พิกัดกระแส 63 AAC บนระบบแรงดันไฟฟ้า 190 ถึง 550 VAC (1200 Vp)
• ทำงานร่วมกับแหล่งจ่ายไฟเลี้ยง (Us) 24 VDC และรับสัญญาณสั่งงานแบบแรงดันอนาล็อก (0-5V, 1-5V, 0-10V) หรือโพเทนชิโอมิเตอร์
• ทนค่าพลังงานกระแสพีก ($I^2t$) สูงถึง 18,000 $A^2s$ มอบความทนทานสูงเมื่อใช้งานกับโหลดฮีตเตอร์กำลังไฟขนาดใหญ่
• มีวงจรป้องกันการต่อไฟเลี้ยงสลับขั้วและป้องกันแรงดันเกินชั่วขณะได้ถึง 32 VDC นาน 30 วินาที
• ออกแบบพร้อมฮีตซิงก์ระบายความร้อนในตัว ช่วยลดเวลาในการประกอบตู้คอนโทรลและมั่นใจได้ในประสิทธิภาพการระบายความร้อน

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1A60D62GEM รุ่นมีระบบมอนิเตอร์ความผิดปกติของโหลดและรีเลย์ในตัว (RG..M Series)
• พิกัดกระแสใช้งานสูงสุด 65 AAC (ที่ 40°C) และมีค่าการทนกระแสชั่วขณะ I²t สูงถึง 18,000 A²s
• รองรับแรงดันเอาต์พุต 150 - 660 VAC (Zero Cross) แรงดันควบคุม 4 - 32 VDC และไฟเลี้ยงระบบ 24 VDC
• ขั้วต่อสายกำลังแบบ Box Clamp และขั้วต่อสัญญาณควบคุมแบบปลั๊กสปริง โครงสร้างแบบ E-Connection
• ขนาดความกว้างฮีตซิงก์ 70 mm มีเอาต์พุต Alarm แจ้งเตือนทันทีเมื่อไฟเมนขาด ฮีตเตอร์ขาด หรือรีเลย์ลัดวงจร

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	65 A
แรงดันไฟฟ้าในการทำงาน	150 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• ระบบมอนิเตอร์โหลดในตัว: โซลิดสเตตรีเลย์ 1 เฟส แบบ Zero-Cross พร้อมฟังก์ชัน Integrated Monitoring ตรวจจับสายไฟขาด ฮีตเตอร์ขาด หรือ SSR เสียหาย
• พิกัดกระแสและค่า I²t: รองรับกระแสโหลดสูงถึง 65 AAC ที่ 40°C มาพร้อมค่า I²t สูงพิเศษ 18000 A²s ทนทานต่อกระแสอินรัชสูง
• แรงดันใช้งานและไฟเลี้ยง: แรงดันเอาต์พุต 150-660 VAC (1200 Vp) แรงดันควบคุม 4-32 VDC และใช้ไฟเลี้ยงวงจรมอนิเตอร์ 24 VDC
• รูปแบบเทอร์มินอลและโครงสร้าง: โครงสร้าง E-Layout ขั้วกำลังไฟแบบบ็อกซ์แคลมป์ (Box Clamp) และขั้วควบคุม/Alarm แบบปลั๊กสปริงถอดเสียบได้
• ขนาดและการแจ้งเตือน: ฮีตซิงก์ระบายความร้อนขนาดความกว้าง 70 มม. พร้อมไฟ LED แสดงสถานะและเอาต์พุตทรานซิสเตอร์ส่งสัญญาณแจ้งเตือนเข้า PLC

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D62GEM Data Sheet
