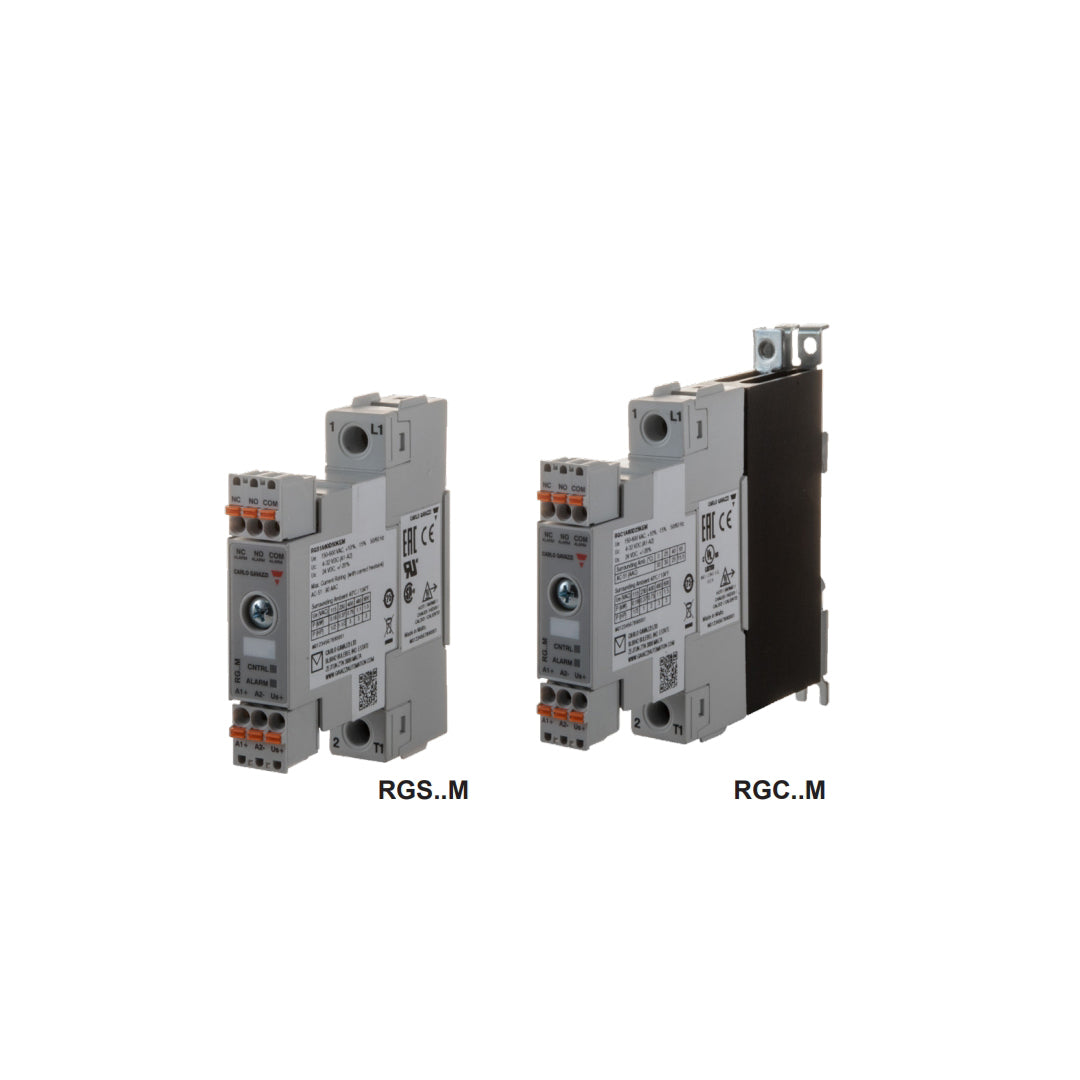

Solid State Relay carlo gavazzi RGC1A60D42GEM

Solid State Relay carlo gavazzi RGC1A60D42GEM โซลิดสเตตคอนแทคเตอร์พร้อมระบบตรวจสอบสถานะในตัว (Integrated Monitoring) จาก Carlo Gavazzi ที่รองรับกระแสสูงถึง 43 AAC และค่าพิกัด I²t 18000 A²s บนตัวถังกว้าง 35 มิลลิเมตร ทำงานที่แรงดันโหลดสูงสุด 660 VAC ด้วยโหมดสวิตชิ่งแบบตัดศูนย์ ความโดดเด่นคือวงจรวิเคราะห์ความผิดปกติที่คอยตรวจสอบภาวะไฟเมนขาด โหลดขาด หรือความเสียหายของเซมิคอนดักเตอร์ตลอดเวลา พร้อมส่งสัญญาณแจ้งเตือนผ่าน Solid State Alarm Output ช่วยลดเวลาการหยุดชะงักของเครื่องจักรและเพิ่มประสิทธิภาพในการวิเคราะห์ปัญหาหน้างาน

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์แบบอนาล็อกพิกัด 15 AAC สำหรับแรงดันไฟสลับ 190 ถึง 550 VAC (1200 Vp) ที่ใช้ไฟเลี้ยงวงจร (Us) ขนาด 24 VDC
• เลือกรับสัญญาณควบคุมได้ทั้ง 0-5 VDC, 1-5 VDC, 0-10 VDC หรือปรับตั้งค่ากำลังไฟโดยตรงผ่านโพเทนชิโอมิเตอร์ภายนอก
• ภาคไฟเลี้ยง 24 VDC มีระบบป้องกันการต่อสลับขั้วและทนแรงดันเกินชั่วขณะได้ถึง 32 VDC นาน 30 วินาที
• ป้องกันแรงดันกระชากด้านเอาต์พุตด้วยวาริสเตอร์ในตัว พร้อมค่าทนพลังงานกระแสพีก ($I^2t$) ที่ 1,800 $A^2s$
• ไฟ LED สีเขียวและสีเหลืองด้านหน้าตัวเครื่องช่วยให้ตรวจสอบสถานะไฟเลี้ยง สัญญาณควบคุม และการจ่ายไฟออกสู่โหลดได้อย่างชัดเจน

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1A60D42GEM มาพร้อมระบบตรวจสอบสถานะโหลดและตัวรีเลย์ในตัว (Integrated Monitoring)
• พิกัดกระแสใช้งาน 43 AAC (ที่ 40°C) และมีค่าพิกัด I²t สูงพิเศษถึง 18,000 A²s
• ทำงานที่แรงดันเอาต์พุต 150 - 660 VAC (Zero Cross) แรงดันควบคุม 4 - 32 VDC และไฟเลี้ยงวงจร 24 VDC
• ขั้วต่อสายกำลังหลักแบบ Box Clamp และขั้วต่อสายควบคุมแบบปลั๊กสปริง จัดวางขั้วแบบ E-Connection
• ขนาดความกว้าง 35 mm มีไฟ LED แสดงสถานะ ALARM และเอาต์พุตส่งสัญญาณแจ้งเตือนเมื่อเกิดความผิดปกติในระบบ

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	43 A
แรงดันไฟฟ้าในการทำงาน	150 V...660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0 V
ควบคุมแรงดันไฟฟ้า DC	4V...32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• ฟังก์ชันตรวจสอบและสวิตชิ่ง: โซลิดสเตตรีเลย์ 1 เฟส แบบ Zero-Cross พร้อมระบบ Integrated Monitoring ตรวจจับความผิดปกติของระบบโหลดและตัวรีเลย์
• พิกัดกระแสและค่า I²t สูงพิเศษ: รองรับกระแสโหลด 43 AAC ที่ 40°C และมีค่า I²t สูงถึง 18000 A²s รองรับกระแสกระชากสูงและใช้ร่วมกับเบรกเกอร์ MCB Type B ได้
• สเปกแรงดันไฟฟ้า: แรงดันใช้งานด้านโหลด 150-660 VAC (1200 Vp) แรงดันควบคุม 4-32 VDC และไฟเลี้ยงวงจรมอนิเตอร์ 24 VDC
• รูปแบบการเชื่อมต่อสาย: โครงสร้าง E-Layout ขั้วกำลังไฟหลักแบบบ็อกซ์แคลมป์ (Box Clamp) และขั้วควบคุม/แจ้งเตือนแบบปลั๊กสปริง
• ขนาดตัวเรือนและการแจ้งเตือน: ฮีตซิงก์ขนาดความกว้าง 35 มม. พร้อมไฟ LED แสดงสถานะ CNTRL / ALARM และเอาต์พุตทรานซิสเตอร์แจ้งเตือนระยะไกล

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D42GEM Data Sheet
