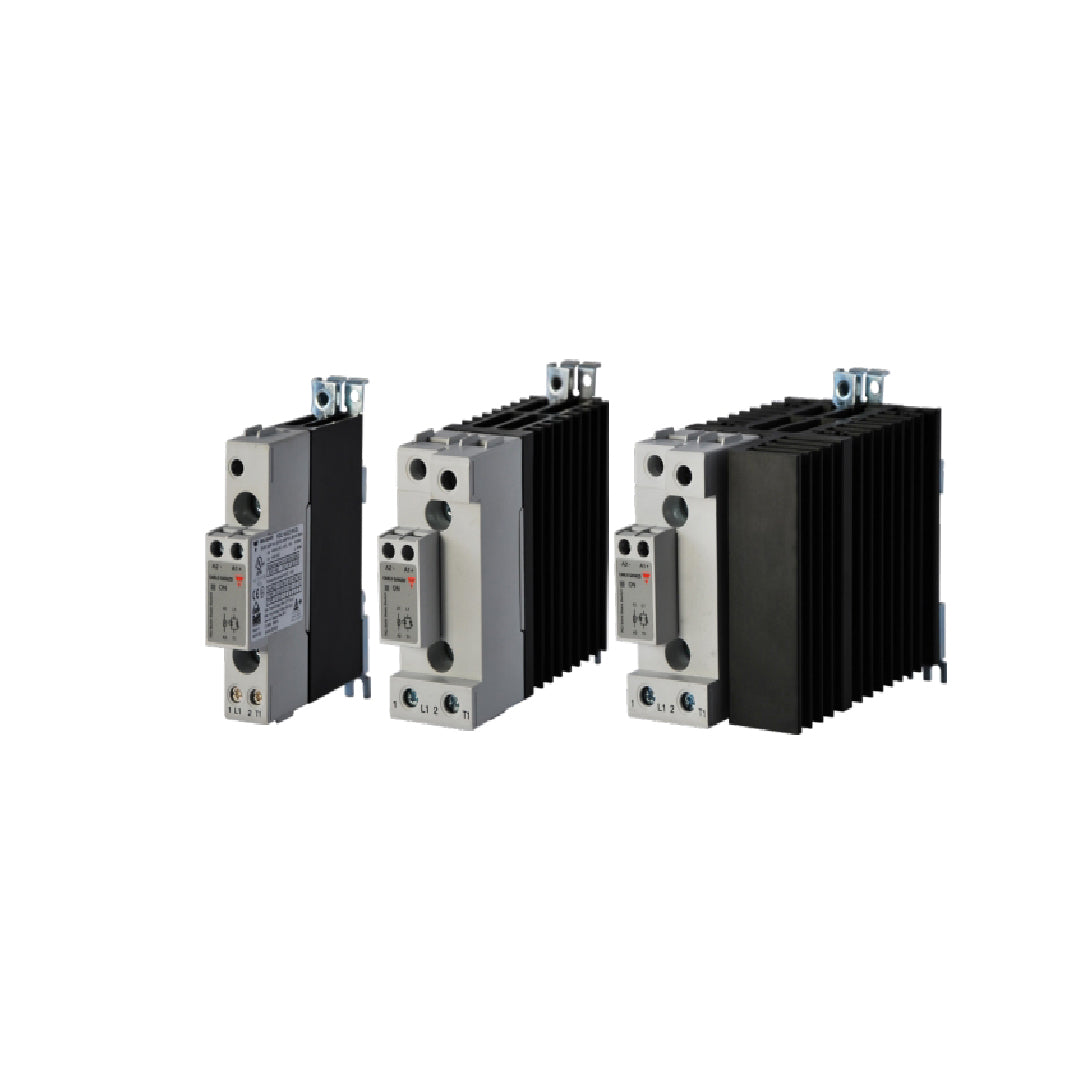

Solid State Relay carlo gavazzi RGC1A60D40KGU

Solid State Relay carlo gavazzi RGC1A60D40KGU โซลิดสเตตคอนแทคเตอร์ 1 เฟสจาก Carlo Gavazzi ที่ผสานฮีตซิงก์ระบายความร้อนประสิทธิภาพสูงไว้ในตัวถังขนาดความกว้าง 35 มิลลิเมตร รองรับพิกัดกระแส 40 AAC ที่แรงดันสลับ 42-660 VAC และค่าพิกัด I²t ที่ 3200 A²s จัดวางขั้วต่อในรูปแบบ U-Connection ที่ช่วยให้การเดินสายไฟแทนที่รีเลย์แบบเดิมทำได้สะดวกโดยไม่ต้องประกอบแผ่นระบายความร้อนแยกต่างหาก ควบคุมด้วยไฟตรง 4-32 VDC และสวิตชิ่งที่จุดตัดศูนย์ของคลื่นไฟฟ้า ช่วยให้การควบคุมอุณหภูมิในกระบวนการผลิตมีความเที่ยงตรงและปราศจากสัญญาณรบกวน

คุณสมบัติ

• รองรับพิกัดกระแสโหลดสูงสุด 63 AAC บนระบบแรงดันไฟฟ้า 190 ถึง 550 VAC (1200 Vp) สำหรับโหลดฮีตเตอร์กำลังสูง
• รับสัญญาณกระแส 4-20 mADC เพื่อควบคุมมุมเฟสหรือจำนวนลูกคลื่นไฟฟ้าอย่างละเอียดตามคำสั่งจากคอนโทรลเลอร์
• ทนค่าพลังงานกระแสกระชาก ($I^2t$) สูงถึง 18,000 $A^2s$ พร้อมวงจรวาริสเตอร์ภายในช่วยซับแรงดันเสิร์จจากระบบไฟฟ้าโรงงาน
• แยกฉนวนทางไฟฟ้าระหว่างภาคกำลังและภาคควบคุมที่ 2500 Vrms และระหว่างขั้วต่อทั้งหมดเทียบกับตัวถังที่ 4000 Vrms
• โครงสร้างแบบ Contactor (E-layout) พร้อมฝาครอบระดับ IP20 ช่วยให้จัดระเบียบสายไฟในตู้คอนโทรลได้ง่ายและปลอดภัย

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1A60D40KGU สวิตชิ่งแบบ Zero Cross พร้อมฮีตซิงก์ระบายความร้อนขนาด 35 mm
• จ่ายกระแสโหลดได้ 40 AAC (ที่ 40°C) พร้อมค่าพิกัด I²t ที่ 3,200 A²s สำหรับป้องกันวงจรภาคเอาต์พุต
• ช่วงแรงดันโหลดกระแสสลับ 42 - 600 VAC (1200 Vp) และรับแรงดันควบคุมไฟตรง 4 - 32 VDC
• ขั้วต่อสัญญาณควบคุมแบบสกรู (Screw) และขั้วต่อสายกำลังแบบ Box Clamp โครงสร้างแบบ U-Connection
• มีวงจรวาริสเตอร์ป้องกันแรงดันกระชากในตัว และไฟ LED สีเขียวแสดงสถานะการรับสัญญาณควบคุม

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	40 A
กระแสไฟฟ้าที่กำหนด AC-53a	13 A
แรงดันไฟฟ้าในการทำงาน	42 V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V... 0V
ควบคุมแรงดันไฟฟ้า DC	4V... 32 V
การเชื่อมต่อไฟฟ้า	Box clamp

ข้อมูลทางเทคนิค

• โครงสร้างและการตัดต่อวงจร: โซลิดสเตตรีเลย์ 1 เฟส แบบ Zero-Cross Switching การจัดวางขั้วต่อสายแบบ SSR มาตรฐาน (U-Layout)
• พิกัดกระแสไฟฟ้าเอาต์พุต: จ่ายกระแสโหลดต่อเนื่อง 40 AAC ที่อุณหภูมิ 40°C (AC-51) และ 8 AAC (AC-53a) พร้อมค่า I²t ที่ 6600 A²s
• พิกัดแรงดันไฟฟ้า: รองรับแรงดันโหลด 42-660 VAC (1200 Vp) ควบคุมการทำงานด้วยแรงดันไฟตรง 3-32 VDC
• การเชื่อมต่อสายไฟ: ขั้วต่อด้านควบคุมแบบสกรู (Screw) และขั้วต่อด้านกำลังไฟหลักแบบบ็อกซ์แคลมป์ (Box Clamp)
• ขนาดฮีตซิงก์และมาตรฐาน: ตัวเรือนพร้อมฮีตซิงก์กว้าง 35 มม. ทนกระแสลัดวงจรสูงสุด 100 kA ตามมาตรฐาน UL508 และมีวาริสเตอร์ในตัว

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D40KGU Data Sheet
