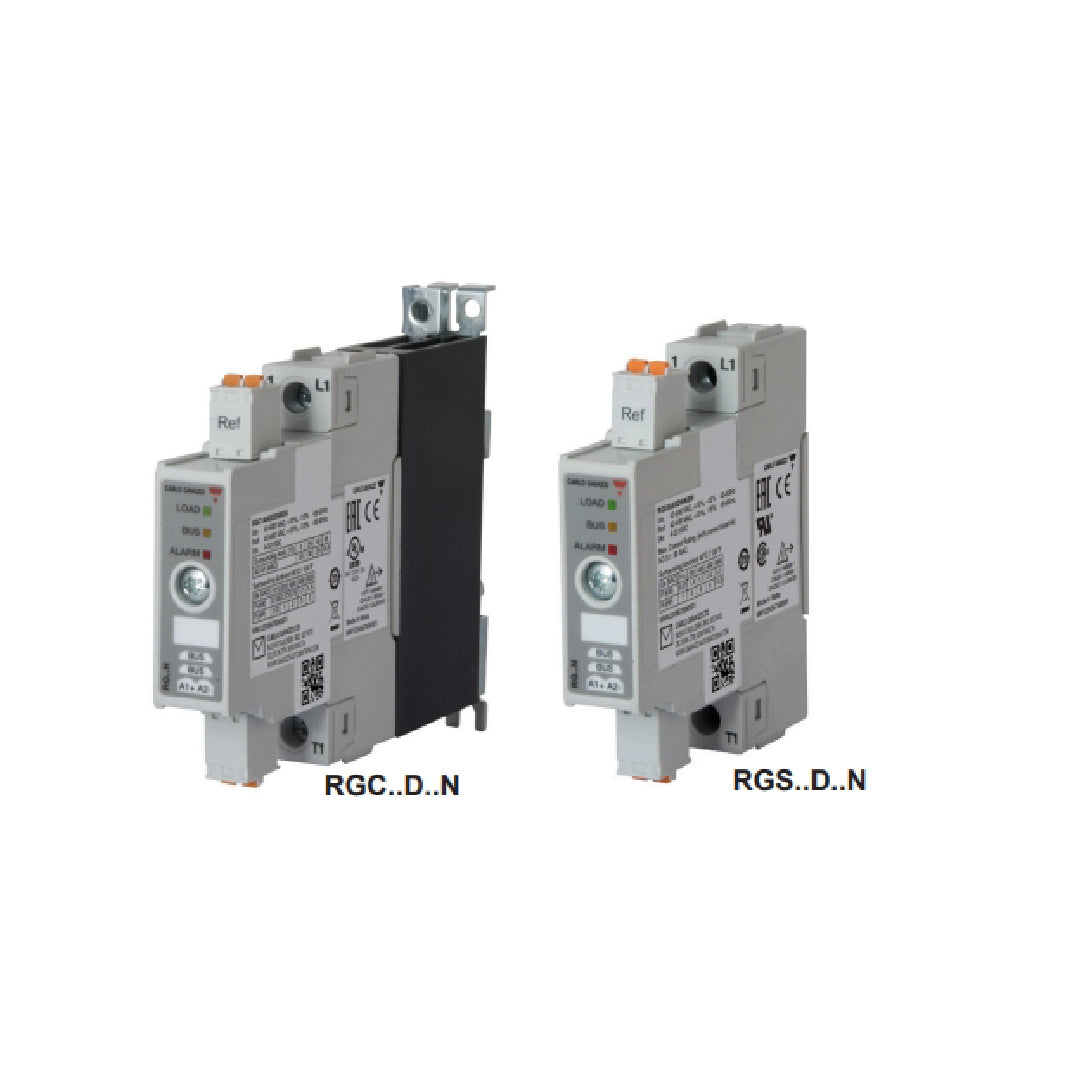

Solid State Relay carlo gavazzi RGC1A60D32KGU

Solid State Relay carlo gavazzi RGC1A60D32KGU โซลิดสเตตคอนแทคเตอร์ประสิทธิภาพสูงจาก Carlo Gavazzi ที่โดดเด่นด้วยการจัดวางขั้วต่อแบบ U-Type พร้อมฮีตซิงก์ระบายความร้อนที่คำนวณมาอย่างเหมาะสมจากโรงงาน รองรับกระแสโหลดสูงสุด 37 AAC ที่แรงดันสูงสุด 660 VAC และค่าพิกัด I²t 18000 A²s ซึ่งเอื้อต่อการประสานงานร่วมกับเซอร์กิตเบรกเกอร์ในการป้องกันวงจร ควบคุมการทำงานด้วยไฟตรง 4-32 VDC ผ่านโหมด Zero Cross Switching ที่ช่วยลดฮาร์มอนิกและสัญญาณรบกวนแม่เหล็กไฟฟ้า โครงสร้างผลิตจากวัสดุไม่ลามไฟมาตรฐาน UL94 V0 เพื่อความปลอดภัยสูงสุดในตู้คอนโทรล

คุณสมบัติ

• โซลิดสเตตคอนแทคเตอร์แบบอนาล็อกรุ่นพิกัด 63 AAC สำหรับแรงดันใช้งาน 85 ถึง 265 VAC (800 Vp) พร้อมฮีตซิงก์ขนาดใหญ่ในตัว
• รองรับสัญญาณควบคุมแรงดันไฟตรงหลายช่วง (0-5 VDC, 1-5 VDC, 0-10 VDC) และการปรับตั้งค่าหน้างานผ่านโพเทนชิโอมิเตอร์ภายนอก
• ใช้ไฟเลี้ยงเสริม (Us) ได้ทั้ง 24 VAC/DC และ 90-250 VAC พร้อมการแยกฉนวนกัลวานิก 1500 Vrms ระหว่างภาคไฟเลี้ยงและภาคสัญญาณควบคุม
• ทนพลังงานกระแสกระชาก ($I^2t$) ระดับ 18,000 $A^2s$ เหมาะสำหรับโหลดฮีตเตอร์อุตสาหกรรมขนาดใหญ่ในห้องควบคุมสภาพอากาศและเตาอบ
• ผ่านการรับรองมาตรฐาน UL508A โดยมีพิกัดทนกระแสลัดวงจร (SCCR) ที่ 100 kArms

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1A60D32KGU สวิตชิ่งที่จุดศูนย์ของคลื่นไฟสลับ (Zero Cross) ลดสัญญาณรบกวนทางไฟฟ้า
• พิกัดกระแสใช้งาน 30 AAC (ที่ 40°C) พร้อมค่า I²t สูงถึง 18,000 A²s รองรับการจับคู่กับ MCB Type B ได้อย่างมีประสิทธิภาพ
• ช่วงแรงดันโหลด 42 - 600 VAC (1200 Vp) และรับแรงดันควบคุมไฟตรง 4 - 32 VDC
• ขั้วต่อสายควบคุมแบบสกรู (Screw) และขั้วต่อสายกำลังแบบ Box Clamp โครงสร้างการเดินสายแบบ U-Connection
• ความกว้างตัวเครื่อง 22.5 mm มาพร้อมค่าทนแรงดันอิมพัลส์ 6 kV (Overvoltage Category III)

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
กระแสไฟฟ้าที่กำหนด AC-53a	5A
แรงดันไฟฟ้าในการทำงาน	42V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V ... 0 V
ควบคุมแรงดันไฟฟ้า DC	4V ... 32V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โครงสร้างและการสวิตชิ่ง: โซลิดสเตตรีเลย์ 1 เฟส แบบ Zero-Cross Switching การจัดวางขั้วต่อสายแบบ SSR มาตรฐาน (U-Layout)
• พิกัดกระแสและกำลังงาน: รองรับกระแสใช้งานต่อเนื่อง 30 AAC ถึง 37 AAC ที่ 40°C (AC-51) และรองรับโหลด AC-53a ที่ 8 AAC พร้อมค่า I²t ที่ 6600 A²s
• แรงดันไฟฟ้าที่รองรับ: แรงดันใช้งานด้านเอาต์พุต 42-660 VAC (1200 Vp) แรงดันควบคุมด้านอินพุต 3-32 VDC
• การเชื่อมต่อสายไฟ: ขั้วควบคุมแบบสกรู (Screw) และขั้วสายกำลังแบบบ็อกซ์แคลมป์ (Box Clamp) ออกแบบให้เดินสายพ่วง (Looping) ได้ปลอดภัย
• การระบายความร้อนและติดตั้ง: ฮีตซิงก์ในตัวขนาดความกว้าง 35 มม. ติดตั้งง่ายบนราง DIN Rail มาตรฐานป้องกัน IP20

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D32KGU Data Sheet
