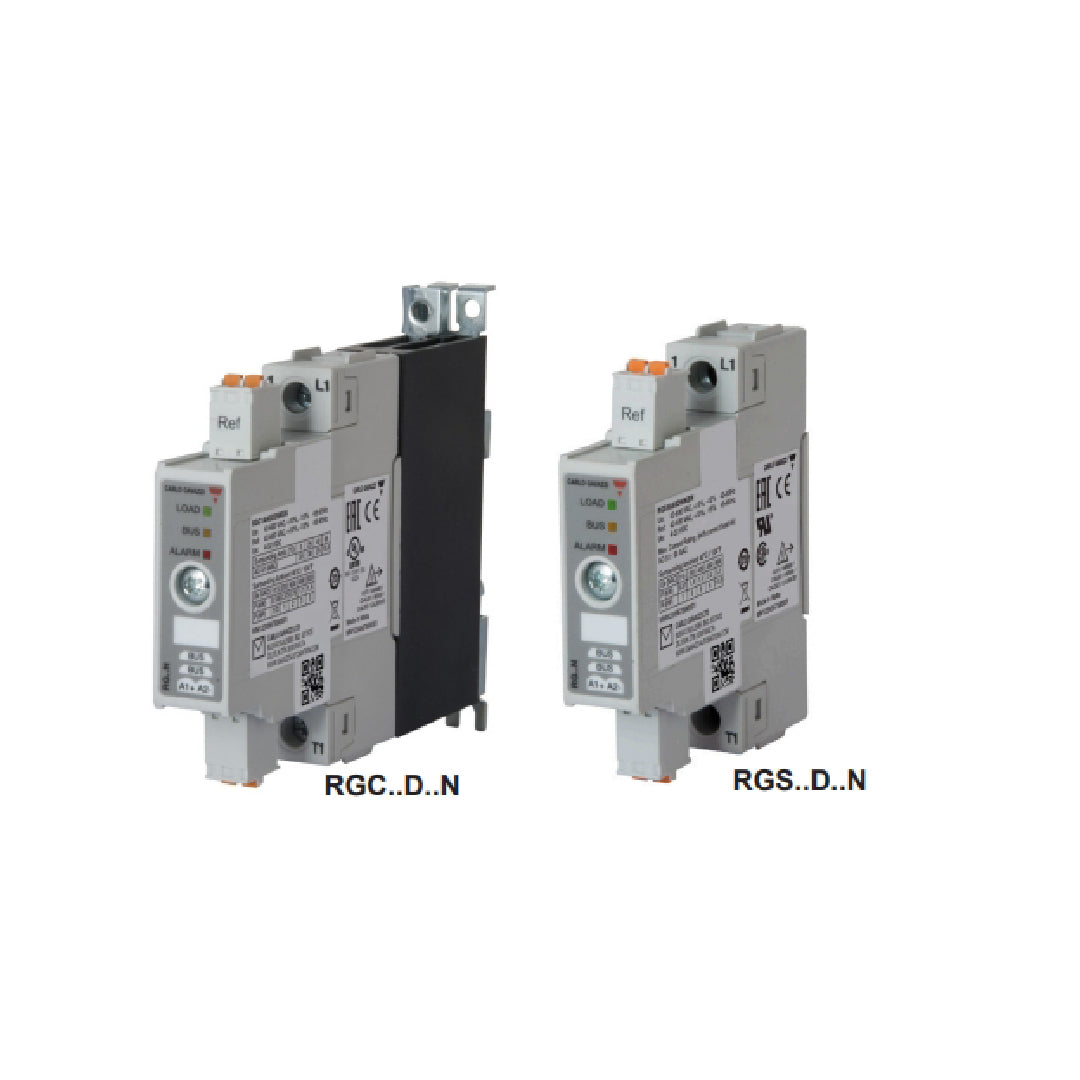

Solid State Relay carlo gavazzi RGC1A60D32KEN

Solid State Relay carlo gavazzi RGC1A60D32KEN อุปกรณ์สวิตชิ่งไร้หน้าสัมผัสจาก Carlo Gavazzi ที่ผสานความแข็งแกร่งของไทริสเตอร์พิกัด I²t 18000 A²s เข้ากับเทคโนโลยีการสื่อสารผ่านบัส NRG รองรับกระแสโหลดระดับ 30 AAC ในขนาดความกว้างเพียง 17.5 มิลลิเมตร ที่แรงดันใช้งาน 42-660 VAC โครงสร้างขั้วต่อแบบสกรูสไตล์คอนแทคเตอร์ช่วยให้จัดระเบียบสายไฟในตู้ควบคุมได้ง่าย การเชื่อมต่อผ่านระบบ NRG ช่วยลดจำนวนสายสัญญาณควบคุมและเปิดโอกาสให้ระบบ PLC สามารถมอนิเตอร์สถานะการทำงานและตรวจจับความผิดปกติของแต่ละโซนความร้อนได้อย่างแม่นยำ

คุณสมบัติ

• ปรับระดับกำลังไฟฟ้าของโหลดขนาด 30 AAC ที่แรงดัน 85 ถึง 265 VAC ได้อย่างแม่นยำด้วยสัญญาณแรงดันอนาล็อกหรือโพเทนชิโอมิเตอร์ภายนอก
• ใช้ไฟเลี้ยงวงจร (Us) ขนาด 24 VDC ซึ่งมาพร้อมระบบป้องกันแรงดันเกินได้ถึง 32 VDC นาน 30 วินาที และป้องกันการสลับขั้วสายไฟเลี้ยง
• รองรับการตั้งค่าโหมด Distributed Full Cycle เพื่อกระจายลูกคลื่นไฟฟ้าอย่างสม่ำเสมอและลดการเกิดฮาร์มอนิกส์ในสายส่ง
• ทนค่าพลังงานกระแสกระชาก ($I^2t$) ที่ 1,800 $A^2s$ และป้องกันแรงดันกระชากด้านเอาต์พุตด้วย Integrated Varistor
• น้ำหนักตัวเครื่องประมาณ 225 กรัม ติดตั้งเข้ากับราง DIN มาตรฐานได้แน่นหนาโดยไม่ต้องประกอบฮีตซิงก์เพิ่มเติม

ข้อมูลจำเพาะ

• โซลิดสเตตคอนแทคเตอร์ 1 เฟส รุ่น RGC1A60D32KEN รุ่นมีพอร์ตสื่อสาร NRG Bus สำหรับเชื่อมต่อเข้ากับระบบ Modbus/PROFINET ผ่าน NRGC
• รองรับกระแสใช้งาน 30 AAC (ที่ 40°C) และมีค่าพิกัด I²t สูงถึง 18,000 A²s ทนทานต่อกระแสอินรัชสูง
• ตัดต่อแรงดันไฟฟ้ากระแสสลับได้สูงสุด 600 VAC (Blocking Voltage 1200 Vp) ด้วยโหมด Zero Cross
• ขั้วต่อสายกำลังแบบสกรู (Screw Terminal) โครงสร้างการจัดวางขั้วต่อแบบ E-Connection
• ความกว้างตัวเครื่อง 22.5 mm ติดตั้งบนราง DIN พร้อมระบบป้องกันแรงดันกระชากด้วยวาริสเตอร์ภายใน

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
กระแสไฟฟ้าที่กำหนด AC-53a	5A
แรงดันไฟฟ้าในการทำงาน	42 V . . 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0 V . . 0 V
ควบคุมแรงดันไฟฟ้า DC	4V. . 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• เทคโนโลยีการเชื่อมต่อ: โซลิดสเตตรีเลย์ 1 เฟส แบบ Zero-Cross รุ่นรองรับระบบสื่อสาร NRG Bus Chain เชื่อมต่อผ่านสายไมโครบัสเข้ากับคอนโทรลเลอร์ NRGC
• พิกัดกระแสและค่าทนกระแสเกิน: รองรับกระแสโหลด 30 AAC ที่ 40°C (รุ่นขั้วสกรูรหัส 32) พร้อมค่า I²t สูง 6600 A²s ทนกระแสเสิร์จชั่วขณะได้ดีเยี่ยม
• แรงดันใช้งานและสัญญาณควบคุม: แรงดันเอาต์พุต 42-660 VAC (1200 Vp) รับแรงดันควบคุมไฟตรง 4-32 VDC
• ลักษณะขั้วต่อเทอร์มินอล: โครงสร้าง E-Layout ขั้วต่อสายพาวเวอร์แบบสกรูพร้อมแคลมป์ยึด (Screw with Captive Clamp)
• การมอนิเตอร์พารามิเตอร์ไฟฟ้า: วัดและส่งข้อมูล A, V, W, Hz, kWh รวมถึงตรวจจับอาการโหลดเปิดหรือลัดวงจรได้อย่างแม่นยำ

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D32KEN Data Sheet
